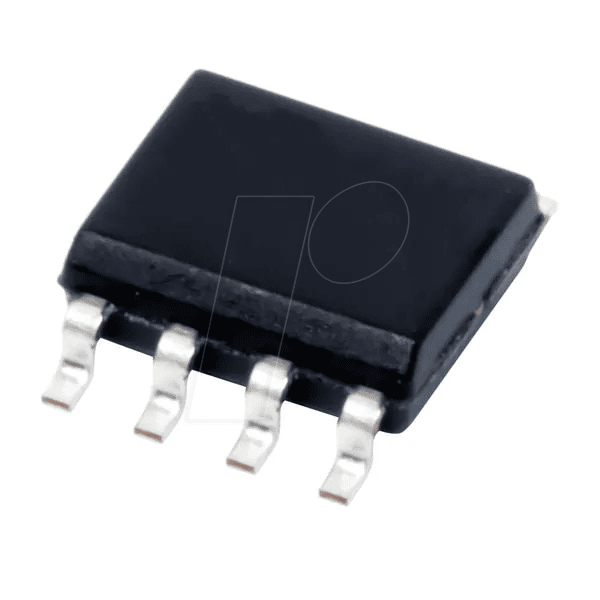

TC4420COA – MOSFET-Treiber-IC, 1-fach, 4,5 … 18 V, 6 Aout SO-8

6A Nicht-invertierender Hochgeschwindigkeits-MOSFET-TreiberBeschreibungDie TC4420/TC4429 sind MOSFET-Treiber mit 6A (Spitze) und einem Ausgang. Der TC4429 ist ein invertierender Treiber (pinkompatibel mit dem TC429), während der TC4420 ein nichtinvertierender Treiber ist. Diese Treiber sind in CMOS gefertigt, um im Vergleich zu bipolaren Treibern eine geringere Leistung und einen effizienteren Betrieb zu ermöglichen. Beide Bausteine haben TTL/CMOS-kompatible Eingänge, die ohne Störung oder Beschädigung des Bausteins bis zu VDD + 0,3V oder bis zu -5V angesteuert werden können. Dadurch entfällt die Notwendigkeit einer externen Pegelverschiebungsschaltung und die damit verbundenen Kosten und Größe. Der Ausgangshub ist Rail-to-Rail, was eine bessere Spanne der Treiberspannung gewährleistet, insbesondere während der Ein- und Ausschaltsequenz. Die Ausbreitungsverzögerungszeit beträgt nur 55 ns (typ.) und die Ausgangs-Anstiegs- und Abfallzeiten betragen nur 25 ns (typ.) bis 2500 pF über den gesamten nutzbaren Stromversorgungsbereich. Im Gegensatz zu anderen Treibern sind die TC4420/TC4429 praktisch latch-up-fest. Sie ersetzen drei oder mehr diskrete Komponenten, sparen Leiterplattenfläche und Bauteile und verbessern die Zuverlässigkeit des Gesamtsystems.Merkmale• Latch-Up Geschützt: Hält >1,5A aus Rückwärts-Ausgangsstrom• Logikeingang widersteht negativem Schwingen bis 5V• ESD-geschützt: 4 kV• Angepasste Aufstiegs- und Fallzeiten: – 25 ns (2500 pF Belastung)• Hoher Spitzenausgangsstrom: 6A• Weitbereichseingangs-Versorgungsspannung Betriebsbereich: – 4,5V bis 18V• Antriebsleistung bei hoher kapazitiver Last: 10.000 pF• Kurze Verzögerungszeit: 55 ns (typ.)• CMOS/TTL-kompatibler Eingang• Niedriger Versorgungsstrom mit Eingang Logik ‚1‘: – 450µA (typ.)• Niedrige Ausgangsimpedanz: 2,5• Ausgangsspannung schwankt bis auf 25 mV von Masse oder VDD• Platzsparende 8-Pin-SOIC- und 8-Pin-6×5-DFN-GehäuseAnwendungen• Schaltnetzteile• Motor-Steuerungen• Puls-Transformator-Treiber• Schaltverstärker der Klasse D
