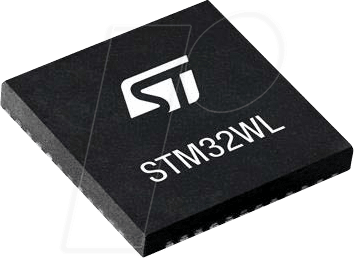

STM32WL55JCI6 – ARM-Cortex®-M4+M0 MCU, 32 bit, 1,8-3,6 V, 256 KB,UFBGA-73

Multiprotokoll-LPWAN Dual-Core 32-bit Arm® Cortex®-M4/M0+ LoRa®, (G)FSK, (G)MSK, BPSK, bis zu 256KB Flash, 64KB SRAMBeschreibung:Die STM32WL55/54xx Long-Range-Wireless- und Ultra-Low-Power-Bausteine enthalten eine leistungsstarke und Ultra-Low-Power-LPWAN-konforme Funklösung, die folgende Modulationen ermöglicht: LoRa®, (G)FSK, (G)MSK und BPSK. Die LoRa®-Modulation ist nur im STM32WLx5xx verfügbar. Diese Geräte sind extrem stromsparend konzipiert und basieren auf dem leistungsstarken Arm® Cortex®-M4 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 48 MHz arbeitet. Dieser Kern implementiert einen vollständigen Satz von DSP-Befehlen. Ergänzt wird er durch einen Arm® Cortex®-M0+ Mikrocontroller. Beide Cores implementieren eine unabhängige Memory Protection Unit (MPU), die die Sicherheit der Anwendung erhöht. FeaturesFunk• Frequenzbereich: 150 MHz bis 960 MHz• Modulation: LoRa®, (G)FSK, (G)MSK und BPSK• RX-Empfindlichkeit: -123 dBm für 2-FSK (bei 1,2 Kbit/s), -148 dBm für LoRa® (bei 10,4 kHz, Spreizfaktor 12)• Hohe Ausgangsleistung des Senders, programmierbar bis zu +22 dBm• Sender niedrige Ausgangsleistung, programmierbar bis +15 dBm• Konform mit den folgenden Hochfrequenzvorschriften wie ETSI EN 300 220,EN 300 113, EN 301 166, FCC CFR 47 Part 15, 24, 90, 101 und der japanischen ARIB STD-T30, T-67, T-108• Kompatibel mit standardisierten oder proprietären Protokollen wie LoRaWAN®, Sigfox™, W-MBus und mehr (vollständig offenes drahtloses System-on-Chip)Ultra-Low-Power-Plattform• 1,8 V bis 3,6 V Spannungsversorgung• Temperaturbereich von -40 °C bis +105 °C• Shutdown-Modus: 31 nA (VDD = 3 V)• Standby-Betrieb (+ RTC): 360 nA (VDD = 3 V)• Stop2 (+ RTC)-Modus: 1,07 µA (VDD = 3 V)• Aktiv-Mode MCU: < 72 µA/MHz (CoreMark®)• Aktiv-Modus RX: 4,82 mA• Aktiv-Mode TX: 15 mA bei 10 dBm und 87 mA bei 20 dBm (LoRa® 125 kHz)Kern• 32-Bit Arm® Cortex®-M4 CPU- Adaptiver Echtzeit-Beschleuniger (ART Accelerator) ermöglicht 0-Wait-State-Ausführung aus dem Flash-Speicher, Frequenz bis 48 MHz, MPU- und DSP-Befehle- 1,25 DMIPS/MHz (Dhrystone 2.1)• 32-Bit Arm®Cortex®-M0+ CPU- Frequenz bis zu 48 MHz, MPU- 0,95 DMIPS/MHz (Dhrystone 2.1)Sicherheit und Identifikation• Hardware-Verschlüsselung AES 256-Bit• Echter Zufallszahlengenerator (RNG)• Sektorschutz gegen Lese-/Schreiboperationen (PCROP, RDP, WRP)• CRC-Berechnungseinheit• Eindeutige Gerätekennung (64-Bit-UID gemäß IEEE 802-2001-Standard)• 96-Bit eindeutige Chip-Kennung• Hardware-Beschleuniger für öffentliche Schlüssel (PKA)• Schlüssel-Management-Dienste• Sichere Sub-GHz-MAC-Schicht• Sicheres Firmware-Update (SFU)• Sichere Firmware-Installation (SFI)Versorgungs- und Reset-Management• Hocheffizienter eingebetteter SMPS-Abwärtswandler• SMPS-zu-LDO-Schalter• Ultra-sicherer, stromsparender BOR (Brownout-Reset) mit 5 wählbaren Schwellenwerten• POR/PDR mit extrem niedrigem Stromverbrauch• Programmierbarer Spannungsdetektor (PVD)• VBAT-Modus mit RTC und 20x32-Byte-Backup-RegisternTaktquellen• 32-MHz-Quarzoszillator• TCXO-Unterstützung: programmierbare Versorgungsspannung• 32-kHz-Oszillator für RTC mit Kalibrierung• Schneller interner 16 MHz RC-Oszillator mit Werkstrimmung (± 1 %)• Interner Low-Power-RC mit 32 kHz• Interner Multi-Speed-Low-Power 100 kHz bis 48 MHz RC• PLL für CPU-, ADC- und Audio-TaktsignaleSpeicher• 256-Kbyte-Flash-Speicher• 64-KByte-RAM• 20x32-Bit Backup-Register• Bootloader mit Unterstützung von USART- und SPI-Schnittstellen• OTA (over-the-air) Firmware-Update fähig• Sektorschutz gegen Lese-/SchreiboperationenReichhaltige analoge Peripherie (bis zu 1,62 V)• 12-Bit-ADC 2,5 Msps, bis zu 16 Bit mit Hardware-Oversampling, Wandlungsbereich bisbis zu 3,6 V• 12-Bit-DAC, stromsparendes Sample-and-Hold• 2x Ultra-Low-Power-KomparatorenSystemperipherie• Mailbox und Semaphoren für die Kommunikation zwischen Cortex®-M4- und Cortex®-M0+-FirmwareController• 2x DMA-Controller (je 7 Kanäle), die ADC, DAC, SPI, I2C, LPUART, USART, AES und Timer unterstützen• 2x USART (ISO 7816, IrDA, SPI)• 1x LPUART (stromsparend)• 2x SPI 16 Mbit/s (1 über 2 unterstützt I2S)• 3x I2C (SMBus/PMBus™)• 2x 16-Bit 1-Kanal-Timer• 1x 16-Bit-4-Kanal-Timer (unterstützt Motorsteuerung)• 1x 32-Bit-4-Kanal-Timer• 3x 16-Bit-Ultra-Low-Power-Timer• 1x RTC mit 32-Bit-Sub-Sekunden-Wakeup-Zähler• 1x unabhängiger SysTick• 1x unabhängiger Watchdog• 1x Fenster-WatchdogBis zu 43 I/Os, die meisten 5 V-tolerantEntwicklungsunterstützung• Seriell-drahtgebundenes Debugging (SWD), JTAG• Dual-CPU-Cross-Trigger-FähigkeitenAlle Gehäuse sind ECOPACK2-konform
