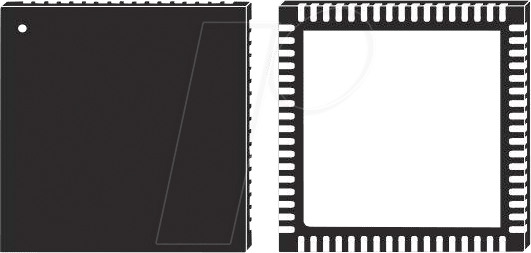

STM32WB55REV6 – ARM-Cortex®-M4F+M0 MCU, 32 bit, 1,71-3,6 V, 512 KB,VFQFPN-68

STM32WB55xx, Drahtlose 32-Bit-MCU auf Arm®-Basis, Cortex®-M4 mit FPU, Bluetooth® 5 und 802.15.4-Funklösung mit mehreren ProtokollenFeatures• Enthält modernste patentierte ST Technologie• Funk- 2,4 GHz- RF-Transceiver mit Unterstützung von Bluetooth® 5 Spezifikation, IEEE 802.15.4-2011 PHY und MAC, unterstützt Thread und ZigBee® 3.0- RX-Empfindlichkeit: -96 dBm (Bluetooth® Low Energy bei 1 Mbit/s), -100 dBm (802.15.4)- Programmierbare Ausgangsleistung bis zu +6 dBm mit 1 dB-Schritten- Integrierter Balun zur Reduzierung der BOM- Unterstützung für 2 Mbps- Dedizierter Arm® 32-Bit Cortex® M0 + CPU für Echtzeit-Funkschicht- Präzises RSSI für die Leistungsregelung- Geeignet für Systeme, die die Einhaltung mit den Funkfrequenzvorschriften ETSI EN300 328, EN 300 440, FCC CFR47 Teil 15 und ARIB STD-T66- Unterstützung für externe PA• Ultra-Low-Power-Plattform- 1,71 V bis 3,6 V Spannungsversorgung- 40 °C bis 85 / 105 °C Temperaturbereich- 13 nA Abschaltmodus- 600 nA Standby-Modus + RTC + 32 KB RAM- 2,1 µA Stopp-Betrieb + RTC + 256 KB RAM- Aktiv-Modus MCU: < 53 µA / MHz wenn RF und SMPS ein- Funk: Rx 4,5 mA / Tx bei 0 dBm 5,2 mA• Kern: Arm® 32-bit Cortex®-M4 CPU mit FPU, adaptiver Echtzeitbeschleuniger (ART Accelerator™), der die Ausführung im 0-Wartestatus ermöglicht aus dem Flash-Speicher, Frequenz bis zu 64 MHz, MPU, 80 DMIPS und DSP-Befehle• Versorgungs- und Reset-Management- Hocheffizientes eingebettetes SMPS Abwärtswandler mit intelligentem Bypass Modus- Ultra-sicherer, stromsparender BOR (Brownout Reset) mit fünf wählbaren Schwellenwerten- POR/PDR mit extrem niedrigem Stromverbrauch- Programmierbarer Spannungsdetektor (PVD)- VBAT-Modus mit RTC und Backup-Registern• Taktquellen- 32-MHz-Quarzoszillator mit integrierten Trimmkondensatoren (Funk- und CPU-Takt)- 32-kHz-Quarzoszillator für RTC (LSE)- Interner stromsparender 32 kHz (±5%) RC (LSI1)- Interner 32-kHz-Low-Power-Quarz (Stabilität ±500 ppm) RC (LSI2)- Interner Multispeed-Oszillator 100 kHz bis 48 MHz Oszillator, autotrimmed durch LSE (besser als ±0,25 % Genauigkeit)- Interner Hochgeschwindigkeits-16-MHz-Oszillator, werkseitig getrimmtes RC (±1%)- 2x PLL für Systemtakt, USB, SAI und ADC• Speicher- Bis zu 1 MB Flash-Speicher mit Sektor Schutz (PCROP) gegen R/W Operationen, wodurch authentische Bluetooth® Low Energy und 802.15.4 SW-Stack- Bis zu 256 KB SRAM, davon 64 KB mit Hardware-Paritätsprüfung- 20x32-Bit-Backup-Register- Bootloader-Unterstützung, USART, SPI, I2C und USB-Schnittstellen- OTA (Over the air) Bluetooth® Low Energy und 802.15.4 Aktualisierung- Vierfache SPI-Speicherschnittstelle mit XIP• Reichhaltige analoge Peripherie (bis zu 1,62 V)- 12-Bit-ADC 4,26Msps, bis zu 16-Bit mit Hardware-Überabtastung, 200 µA/Msps- 2x Ultra-Low-Power-Komparator- Präzise 2,5 V oder 2,048 V Referenz Spannungsgepufferter Ausgang• System-Peripherie- Interprozessor-Kommunikations-Controller (IPCC) für die Kommunikation mit Bluetooth® Low Energy und 802.15.4- HW-Semaphoren für die gemeinsame Nutzung von Ressourcen zwischen CPUs- 2x DMA-Controller (je 7x Kanäle) Unterstützung von ADC, SPI, I2C, USART, QSPI, SAI, AES, Timer- 1x USART (ISO 7816, IrDA, SPI Master, Modbus und Smartcard-Modus)- 1x LPUART (geringer Stromverbrauch)- 2x SPI 32 Mbit/s- 2x I2C (SMBus/PMBus)- 1x SAI (Zweikanal-Audio mit hoher Qualität)- 1x USB 2.0 FS Gerät, quarzlos, BCD und LPM- Touch-Sensing-Controller, bis zu 18 Sensoren- LCD 8x40 mit Aufwärtswandler- 1x 16-Bit, vier Kanäle erweiterter Timer- 2x 16-Bit, zwei Kanäle Timer- 1x 32-Bit, vier Kanäle Timer- 2x 16-Bit Ultra-Low-Power-Timer- 1x unabhängiger Systick- 1x unabhängiger Watchdog- 1x Fenster-Watchdog• Sicherheit und ID- Sichere Firmware-Installation (SFI) für Bluetooth® Low Energy und 802.15.4 SW Stack- 3x Hardware-Verschlüsselung AES maximal 256-Bit für die Anwendung, die Bluetooth® Low Energy und IEEE802.15.4- Kundenseitiger Schlüsselspeicher / Schlüsselmanager Dienste- HW Public Key Autorität (PKA)- Kryptographische Algorithmen: RSA, Diffie-Helman, ECC über GF(p)- Echter Zufallszahlengenerator (RNG)- Sektorschutz gegen R/W-Operation (PCROP)- CRC-Berechnungseinheit- Würfel-Informationen: 96-Bit eindeutige ID- IEEE 64-Bit eindeutige ID. Möglichkeit zur Ableitung von 802.15.5 64-Bit und Bluetooth® Low Energy 48-Bit EUI• Bis zu 72 schnelle E/As, davon 70 5-V-tolerant• Entwicklungsunterstützung- Serielles Draht-Debugging (SWD), JTAG für den Anwendungsprozessor- Applikations-Cross-Trigger mit Eingang und Ausgang- Embedded Trace Macrocell™ für Anwendung• Alle Gehäuse sind ECOPACK®2-konform
