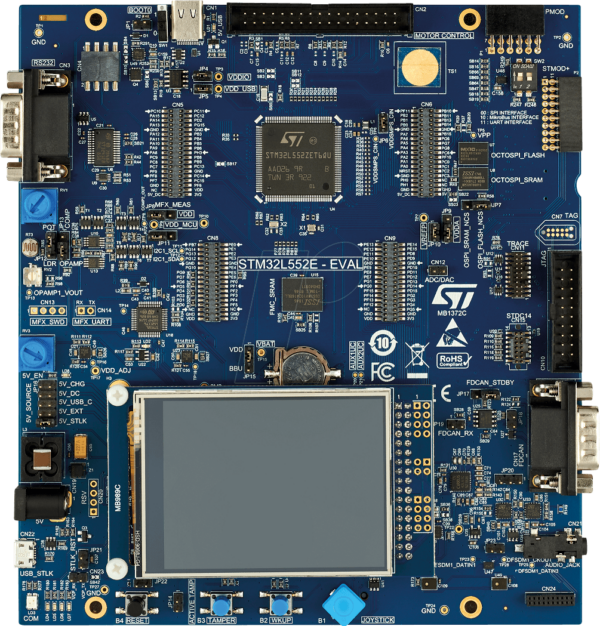

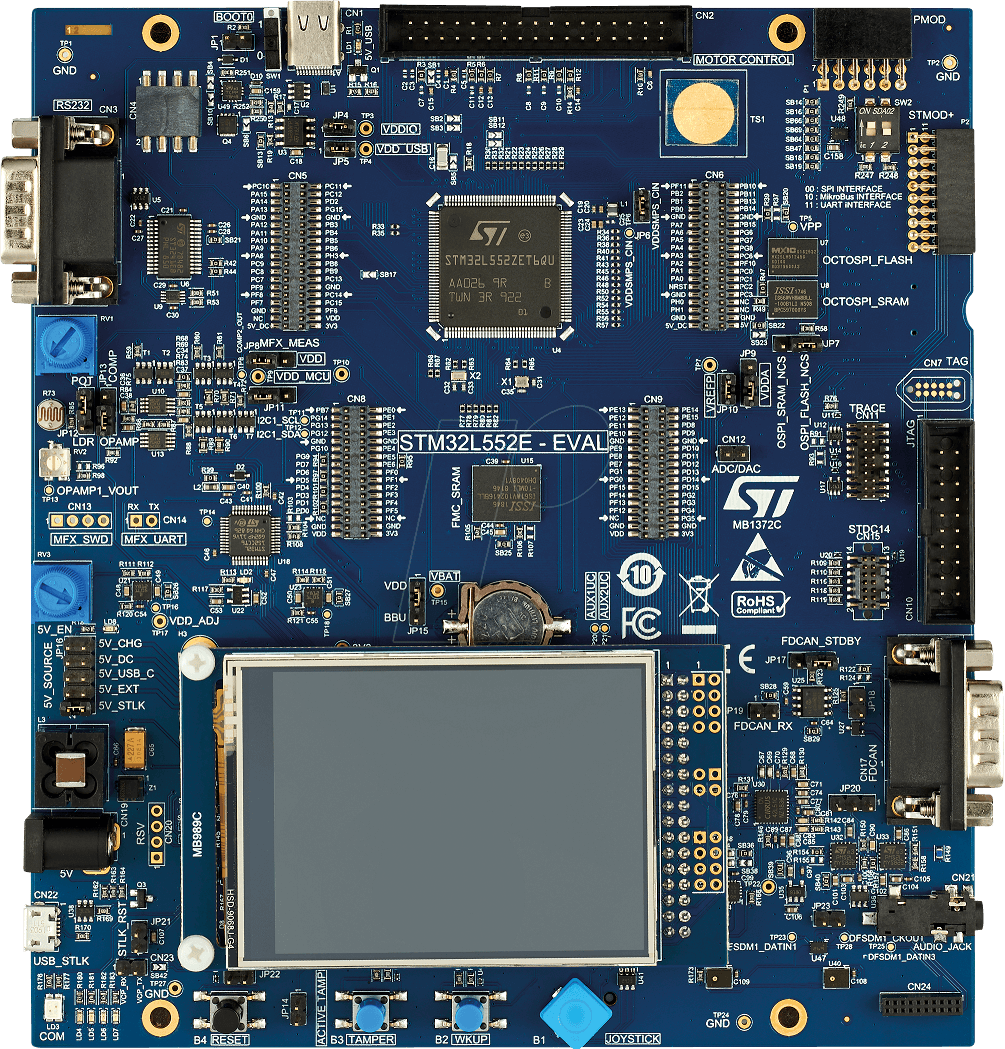

STM32L552E-EVAL – Evaluierungsboard mit MCU STM32L552ZE und TFT

Das Evaluation-Board STM32L552E-EV ist als komplette Demonstrations- und Entwicklungsplattform für den STMicroelectronics Arm® Cortex®-M33-Kern mit Arm® TrustZone® und der ARMv8-M-Hauptleitungssicherheitserweiterung konzipiert.Das STM32L552E-EV Evaluation Board basiert auf einem STM32L552ZET6QU-Mikrocontroller mit extrem niedrigem Stromverbrauch, 512 KByte Flash-Speicher und 256 KByte SRAM, einer externen Speicherschnittstelle, die eine LCD-Schnittstelle unterstützt, einer Octo-SPI-Speicherschnittstelle, einem USB Type-C™ FS mit Power Delivery Controller, zwei SAI-Ports, vier I2C-Bussen, sechs USART-Ports, drei SPI-Schnittstellen, ein CAN-FD-Controller, eine SDMMC-Schnittstelle, zwei 12-Bit-ADCs, zwei 12-Bit-DACs, zwei Operationsverstärker, zwei Ultra-Low-Komparatoren, vier digitale Filter für Sigma-Delta-Modulator, bis zu 16 Timer, Touch-Sensing-Fähigkeit und Debugging, unterstützt durch SWD-, JTAG- und ETM-Schnittstelle.Die gesamte Palette der Hardware-Features auf der Karte hilft dem Benutzer bei der Evaluierung aller Peripheriegeräte (USB FS, USART, digitale Mikrofone, ADC und DAC, Dot-Matrix TFT LCD, LDR, SRAM, oktaler Flash-Speicherbaustein, microSD™ Karte, Sigma-Delta-Modulatoren, Smartcard, CAN-FD-Transceiver, I2C, EEPROM) und bei der Entwicklung von Anwendungen. Erweiterungsheader ermöglichen den einfachen Anschluss einer Tochterkarte oder eines Wrapping-Boards für eine bestimmte Anwendung.Ein ST-LINK/V2-1 ist auf dem Board integriert, als eingebetteter In-Circuit-Debugger und Programmierer für die STM32 MCU und die USB Virtual COM Port Bridge.Besondere Merkmale Mikrocontroller STM32L552ZET6QU mit 512 KByte Flash-Speicher und 256 KByte SRAM im LQFP144-Gehäuse 2,8“ 240 × 320 Pixel-262K Farb-TFT-LCD-Modul mit paralleler Schnittstelle und Touchpanel Bordeigene Strommessung SAI-Audio-CODEC ST-MEMS-Digitalmikrofone 512-Mbit-Oktal-SPI-Flash, 64-Mbit-Oktal-HyperRAM, 16-Mbit-SRAM, 128-Kbit-I2C-EEPROM Vier Benutzer-LEDs Benutzer-, Manipulations- und Reset-Tasten 4-Richtungs-Joystick mit einer Auswahltaste Berührungsempfindliche Taste Lichtabhängiger Widerstand (LDR) Potentiometer Münz-Batterie-Zellenhalter für die Stromsicherung Demonstration der Leistungsmessung mit einem Zweikanal-Sigma-Delta-Modulator Leiterplatten-Verbinder: Netzbuchse USB-Typ-C™ microSD™ Karte Smartcard-Sockel Stereo-Headset-Buchse mit analogem Mikrofoneingang Audio-Buchse für externe Lautsprecher Zwei DB9 für externen RS-232-Anschluss und CAN FD JTAG- und ETM-Trace-Debugger Anschlüsse für ADC-Eingang und DAC-Ausgang E/A-Erweiterungsanschlüsse STMod+-Erweiterungsstecker Pmod™ Erweiterungsanschluss Audio-Tochterkarten-Erweiterungsanschluss Erweiterungsstecker für Motorsteuerungsschnittstelle I2C-Erweiterungsanschluss Flexible Stromversorgungsoptionen: ST-LINK, USB VBUS oder externe Quellen Integrierter ST-LINK/V2-1 Debugger/Programmierer mit USB-Wiederaufzählungsfunktion: Massenspeicher, virtueller COM-Port und Debug-Port Umfassende kostenlose Software-Bibliotheken und Beispiele, die mit dem STM32CubeL5 MCU-Paket verfügbar sind Unterstützung einer großen Auswahl an integrierten Entwicklungsumgebungen (IDEs), einschließlich IAR™, Keil® und STM32CubeIDE
