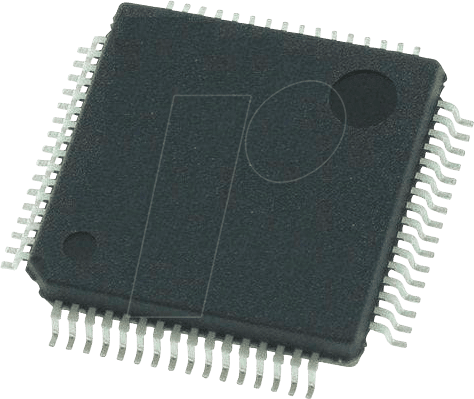

STM32F303RCT7 – ARM®Cortex®-M4 Mikrocontroller, 32-bit, 2V, 256 KB, LQFP-64

Die STM32F303xB/STM32F303xC-Familie basiert auf dem leistungsstarken 32-Bit-RISC-Kern Arm® Cortex®-M4 mit FPU bei einer Frequenz von bis zu 72 MHz, der Einbettung einer MPU und einer Spurmakrozelle (ETM). Die Familie umfasst Hochgeschwindigkeits-Embedded-Speicher bis zu 256 KByte Flash-Speicher, bis zu 40 KByte SRAM) + eine umfangreiche Palette von erweiterten I/Os + Peripheriegeräten, die an zwei APB-Busse angeschlossen sind.Bis zu 4 schnelle 12-Bit-ADCs (5 Msps), 7 Komparatoren, 4 Operationsverstärker, 4 DAC-Kanäle, 1 Low-Power-RTC, 5 universell einsetzbare 16-Bit-Timer, 1 universellen 32-Bit-Timer und 2 Timer für die Motorsteuerung. Bis zu 2 I2Cs, 3 SPIs (2 SPIs sind mit gemultiplexten Vollduplex-I2Ss), 3 USARTs, 2 UARTs, CAN + USB. Um die Genauigkeit der Audioklasse zu erreichen, können die I2S-Peripheriegeräte über eine externe PLL getaktet werden.Temperaturbereich von -40 – +85 °C einer Spannungsversorgung von 2,0 bis 3,6 V. Ein umfangreicher Satz von Energiesparmodi ermöglicht die Entwicklung von Low-Power-Anwendungen.Gehäuse mit 48 Pins bis 100 Pins.Der Satz der enthaltenen Peripheriegeräte ändert sich mit dem gewählten Gerät.Features• Core: Arm® Cortex®-M4 32-bit CPU with FPU (72 MHz max), single-cycle multiplication and HW division, 90 DMIPS (from CCM), DSP instruction and MPU (memory protection unit)• Operating conditions:– VDD, VDDA voltage range: 2.0 V to 3.6 V• Memories– 128 to 256 Kbytes of Flash memory– Up to 40 Kbytes of SRAM, with HW parity check implemented on the first 16 Kbytes.– Routine booster: 8 Kbytes of SRAM on instruction and data bus, with HW parity check (CCM)• CRC calculation unit• Reset and supply management– Power-on/power-down reset (POR/PDR)– Programmable voltage detector (PVD)– Low-power modes: Sleep, Stop and Standby– VBAT supply for RTC and backup registers• Clock management– 4 to 32 MHz crystal oscillator– 32 kHz oscillator for RTC with calibration– Internal 8 MHz RC with x 16 PLL option– Internal 40 kHz oscillator• Up to 87 fast I/Os– All mappable on external interrupt vectors– Several 5 V-tolerant• Interconnect matrix• 12-channel DMA controller• Four ADCs 0.20 ìS (up to 39 channels) with selectable resolution of 12/10/8/6 bits, 0 to 3.6 V conversion range, single ended/differential input, separate analog supply from 2 to 3.6 V• Two 12-bit DAC channel with analog supply from 2.4 to 3.6 V• Seven fast rail-to-rail analog comparators with analog supply from 2 to 3.6 V• Four operational amplifiers that can be used in PGA mode, all terminals accessible with analog supply from 2.4 to 3.6 V• Up to 24 capacitive sensing channels supporting touchkey, linear and rotary touch sensors• Up to 13 timers– One 32-bit timer and two 16-bit timers with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input– Two 16-bit 6-channel advanced-control timer, with up to 6 PWM channels, deadtime generation and emergency stop– One 16-bit timer with 2 IC/OCs, 1 OCN/PWM, deadtime generation and emergency stop– Two 16-bit timers with IC/OC/OCN/PWM, deadtime generation and emergency stop– Two watchdog timers (independent, window)– SysTick timer: 24-bit downcounter– Two 16-bit basic timer to drive the DAC• Calendar RTC with Alarm, periodic wakeup from Stop/Standby• Communication interfaces– CAN interface (2.0B Active)– Two I2C Fast mode plus (1 Mbit/s) with 20 mA current sink, SMBus/PMBus, wakeup from STOP– Up to five USART/UARTs (ISO 7816 interface, LIN, IrDA, modem control)– Up to three SPIs, two with multiplexed half/full duplex I2S interface, 4 to 16 programmable bit frames– USB 2.0 full speed interface– Infrared transmitter• Serial wire debug, Cortex®-M4 with FPU ETM, JTAG• 96-bit unique ID
