STLINK-V3SET – In-Circuit-Programmierer / Debugger für STM32 + STM8

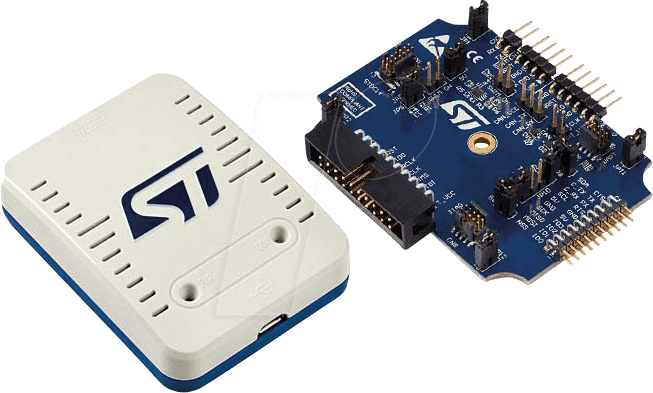

STLINK-V3SET-Debugger/Programmierer für STM8 und STM32Einführung:Das STLINK-V3SET ist ein eigenständiger modularer Debugging- und Programmier-Tastkopf für die STM8- und STM32-Mikrocontroller. Dieses Produkt besteht aus dem Hauptmodul und der komplementären Adapterkarte. Es unterstützt die SWIM- und JTAG/SWD-Schnittstellen für die Kommunikation mit jedem STM8- oder STM32-Mikrocontroller, der sich auf einer Anwendungsplatine befindet.Der STLINK-V3SET bietet eine virtuelle COM-Port-Schnittstelle, die es dem Host-PC ermöglicht, mit dem Ziel-Mikrocontroller über einen UART zu kommunizieren. Er bietet auch Brückenschnittstellen zu verschiedenen Kommunikationsprotokollen, die z.B. die Programmierung des Ziels über den Bootloader ermöglichen.Das STLINK-V3SET kann eine zweite virtuelle COM-Port-Schnittstelle bereitstellen, die es dem Host-PC ermöglicht, mit dem Ziel-Mikrocontroller über einen weiteren UART (genannt Bridge-UART) zu kommunizieren. Die Bridge-UART-Signale, einschließlich der optionalen RTS- und CTS-Signale, sind nur auf der Adapterkarte (MB1440) verfügbar. Die zweite Aktivierung des virtuellen COM-Ports erfolgt durch ein reversibles Firmware-Update, das auch die Massenspeicherschnittstelle (für die Drag-and-Drop-Flash-Programmierung) deaktiviert.Die modulare Architektur des STLINK-V3SET ermöglicht es, seine Hauptfunktionen durch zusätzliche Module wie die Adapterkarte zu erweitern.Merkmale:• Eigenständige Sonde mit modularen Erweiterungen• Selbstversorgt über einen USB-Anschluss (Micro-B)• USB 2.0-kompatible Hochgeschwindigkeitsschnittstelle• Direkte Unterstützung von Firmware-Updates (DFU)• JTAG-/Serielles-Draht-Debugging (SWD) spezifische Merkmale:• Unterstützung von 3 V bis 3,6 V Anwendungsspannung und 5 V tolerante Eingänge• Flachkabel STDC14 bis MIPI10 / STDC14 / MIPI20 (Steckverbinder mit Raster 1,27 mm)• Unterstützung der JTAG-Kommunikation• Unterstützung der SWD- und Serial Wire Viewer-Kommunikation• SWIM-spezifische Funktionen (nur mit der Adapterkarte MB1440 erhältlich):• Unterstützung von 1,65 V bis 5,5 V Anwendungsspannung• SWIM-Stiftleiste (2,54 mm Abstand)• Unterstützung der SWIM-Modi für niedrige und hohe Geschwindigkeiten• Spezifische Merkmale des virtuellen COM-Ports (VCP):• Unterstützung von 3 V bis 3,6 V Anwendungsspannung an der UART-Schnittstelle und 5 V tolerant Eingang• VCP-Frequenz bis zu 15 MHz• Verfügbar für STDC14-Debug-Stecker (nicht verfügbar für MIPI10)• Multi-Path-Brücke USB zu SPI/UART/I2C/CAN/GPIOs spezifischen Eigenschaften:• Unterstützung von 3 V bis 3,6 V Anwendungsspannung und 5 V tolerante Eingänge• Signale nur auf der Adapterkarte verfügbar (MB1440)• Drag-and-Drop-Flash-Programmierung von Binärdateien• Zweifarbige LEDs: Kommunikation, LeistungHinweis: Das STLINK-V3SET-Produkt bietet keine Stromversorgung für die Zielanwendung.Allgemeine Informationen:In das STLINK-V3SET ist ein STM32 32-Bit-Mikrocontroller auf der Basis des Arm® Cortex®-M-Prozessors eingebettet.Systemanforderungen:• Windows® OS (7, 8 und 10), Linux® 64-Bit oder macOS®• USB-Typ-A-zu-Micro-B-Kabel
