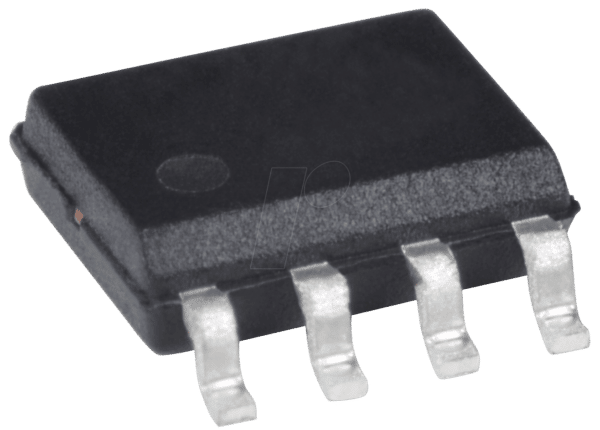

SN 65HVD231D – High-Speed-CAN Transceiver, 1 Mbit/s, 3,3 V, SO-8

SN65HVD230/2313,3 V CAN-Transceiver mit Standby-ModusBeschreibungDie Controller Area Network (CAN)-Transceiver SN65HVD230, SN65HVD231 und SN65HVD232 sind kompatibel zu den Spezifikationen des ISO 11898-2 High Speed CAN Physical Layer Standards (Transceiver). Diese Geräte sind für Datenraten von bis zu 1 Megabit pro Sekunde (Mbps) ausgelegt und verfügen über zahlreiche Schutzfunktionen, die das Gerät und das CAN-Netzwerk robust machen.Die SN65HVD23xt-Transceiver sind für den Einsatz mit den 3,3-V-µPs, MCUs und DSPs von Texas Instruments mit CAN-Controllern oder mit gleichwertigen Protokoll-Controller-Geräten konzipiert. Die Geräte sind für den Einsatz in Anwendungen vorgesehen, die die serielle Kommunikationsschicht CAN nach dem ISO 11898-Standard verwenden. Die Geräte sind für den Betrieb in besonders rauen Umgebungen ausgelegt und verfügen über einen Cross-Wire-Schutz, Erdschluss- und Überspannungsschutz, Übertemperaturschutz sowie einen großen Common-Mode-Betriebsbereich. Der CAN-Transceiver ist die CAN-Physikschicht und bildet die Schnittstelle zwischen dem Single-Ended-Host-CAN-Protokoll-Controller und dem differentiellen CAN-Bus, wie er in Industrie-, Gebäudeautomatisierungs- und Automobilanwendungen eingesetzt wird. Diese Geräte arbeiten in einem Gleichtaktbereich von -2 V bis 7 V auf dem Bus und können Gleichtakttransienten von ±25 V standhalten. Der RS-Pin (Pin 8) des SN65HVD230 und SN65HVD231 bietet drei verschiedene Betriebsmodi: Hochgeschwindigkeitsmodus, Flankensteuerungsmodus und Low-Power-Modus. Der High-Speed-Betriebsmodus wird durch Verbinden des RS-Pins mit Masse ausgewählt, wodurch die Transmitter-Ausgangstransistoren so schnell wie möglich ein- und ausgeschaltet werden können, ohne dass die Anstiegs- und Abfallflanken begrenzt werden. Die Anstiegs- und Abfallflanken können auch eingestellt werden, indem ein Widerstand in Reihe zwischen dem RS-Pin und Masse geschaltet wird. Die Steilheit ist dann proportional zum Ausgangsstrom des Pins. Bei einem Widerstandswert von 10 kO hat das Gerät eine Anstiegsrate von ~15 V/µs und bei einem Widerstandswert von 100 kO hat das Gerät eine Anstiegsrate von ~2 V/µs. Weitere Informationen finden Sie in den Anwendungsinformationen. Der SN65HVD230 geht in einen stromsparenden Standby-Modus (nur Mithören), in dem der Treiber abgeschaltet wird und der Empfänger aktiv bleibt, wenn ein hoher Logikpegel amRS -Pin anliegt. Dieser Modus bietet einen geringeren Stromverbrauch als der Normalmodus, ermöglicht es dem CAN-Controller aber dennoch, den Bus auf Aktivität zu überwachen, die anzeigt, dass er den Transceiver in den Normalmodus oder den Flankensteuerungsmodus zurückversetzen sollte. Der Host-Controller (MCU, DSP) schaltet das Gerät in den Sendemodus (High Speed oder Slope Control) zurück, wenn er eine Nachricht an den Bus senden möchte oder wenn er während des Standby-Modus Busverkehr empfängt, der anzeigt, dass er wieder sendebereit sein muss. Der Unterschied zwischen dem SN65HVD230 und dem SN65HVD231 besteht darin, dass im SN65HVD231 sowohl der Treiber als auch der Empfänger abgeschaltet werden, wenn ein hoher Logikpegel amRS -Pin anliegt. In diesem Schlafmodus kann das Gerät keine Nachrichten an den Bus senden oder vom Bus empfangen. Das Gerät verbleibt im Schlafmodus, bis es durch Anlegen eines niedrigen Logikpegels am RS-Pin wieder aktiviert wird.Merkmale• Arbeitet mit einer einzigen 3,3-V-Versorgung• Kompatibel mit dem ISO 11898-2 Standard• Low-Power-Ersatz für den PCA82C250 Footprint• Bus-Pin-ESD-Schutz übertrifft ±16 kV HBM• Hohe Eingangsimpedanz ermöglicht bis zu 120 Knoten an einem Bus• Einstellbare Treiber-Übergangszeiten für verbessertes Emissionsverhalten- SN65HVD230 und SN65HVD231• SN65HVD230: Niedriger Strom im Standby-Modus: 370 µA typisch• SN65HVD231: Ultra Low Current Sleep Mode: 40 nA typisch• Ausgelegt für Datenraten(1) bis zu 1 Mbps• Thermischer Shutdown-Schutz• Ausfallsicheres Design mit offenem Stromkreis• Störungsfreier Power-Up- und Power-Down-Schutz für Hot-Plugging-Anwendungen
