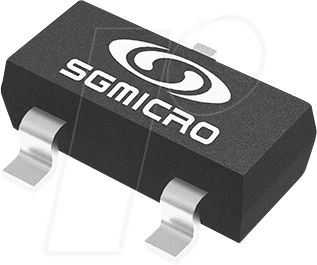

SGM809B-SXN3LG – MCU-Spannungsüberwachung – IC, 2,93 V, -40/+125°C, SOT-23

MCU-Spannungsüberwachung – IC, 2,93V, -40/+125°C, SOT-23Beschreibung:Die Überwachungsschaltungen SGM803B/SGM809B/SGM810B überwachen die Versorgungsspannung in Mikroprozessor- und Digitalsystemen. Sie bieten einen Reset-Ausgang während des Einschaltens, des Abschaltens und des Spannungsabfalls. Beim Einschalten hält ein interner Timer den Reset für 240 ms aktiviert. Dadurch wird der Mikroprozessor in einem Reset-Zustand gehalten, bis sich die Bedingungen stabilisiert haben. Der nRESET-Ausgang bleibt auch bei einer VCC von nur 1 V betriebsbereit. Das SGM803B und das SGM809B liefern ein aktives Niedrig-Rücksetzsignal (nRESET), während das SGM810B ein aktives Hoch-Signal (RESET) ausgibt. Die SGM809B/ SGM810B haben Gegentaktausgänge, während das SGM803B einen Open-Drain-Ausgang hat, der einen externen Pull-up-Widerstand erfordert.Es stehen fünf Optionen für die Reset-Schwellenspannung zur Verfügung, die für die Überwachung von 3V, 3,3V und 5V Versorgungsspannungen geeignet sind.Der Reset-Komparator verfügt über eine eingebaute Glitch-Immunität, die ihn gegen schnelle Transienten auf VCC immun macht.Der niedrige Versorgungsstrom von typisch 300nA macht das SGM803B/SGM809B/SGM810B ideal für den Einsatz in tragbaren, batteriebetriebenen Geräten. Alle sind über den erweiterten Temperaturbereich von -40° bis +125° spezifiziert.Eigenschaften:• Präzisions-Spannungs-Monitor: 3V, 3,3V und 5V Optionen• Überlegenes Upgrade für MAX803/MAX809/MAX810 + ADM803/ADM809/ADM810• Vollständig spezifiziert über Temperatur• VCC Transiente Immunität• Geringer Stromverbrauch: 300nA (TYP)• Zurücksetzen der Behauptung auf 1V VCC• 150ms Einschalt-Rückstellung (MIN) – Open-Drain nRESET-Ausgang (SGM803B) – Push-Pull nRESET-Ausgang (SGM809B) – Push-Pull-RESET-Ausgang (SGM810B)• -40° bis +125° Betriebstemperaturbereich• Kleine Gehäuse – SGM803B Verfügbar in SOT-23-3 und SOT-23 – SGM809B Verfügbar in SOT-23-3 und SOT-23 – SGM810B Verfügbar in SOT-23-3 und SOT-23Anwendung:• Mikroprozessor-Systeme• Kontrolleure• Intelligente Instrumente• Fahrzeugtechnik• Sicherheitssysteme• Tragbare Instrumente
