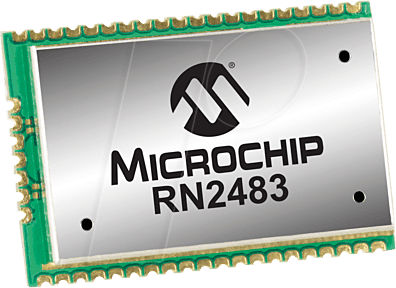

RN2483A-I/RM105 – LoRa® Transceiver Modul, FSK, GFSK, 433 + 868 MHz, 17,8×26,7×3,3

RN2483, Low-Power Long Range LoRa® Technologie Transceiver Modul BeschreibungDas Low-Power Long Range LoRa Technology Transceiver-Modul RN2483 von Microchip bietet eine einfach zu handhabende, stromsparende Lösung für die drahtlose Datenübertragung mit großer Reichweite. Die erweiterte Befehlsschnittstelle bietet eine schnelle Markteinführung. Das RN2483 Modul entspricht den LoRaWAN Class A Protokollspezifikationen. Es integriert RF, einen Basisband-Controller und einen API-Prozessor (Application Programming Interface), was es zu einer kompletten Lösung für große Reichweiten macht. Das RN2483-Modul eignet sich für einfache Long-Range-Sensoranwendungen mit externer Host-MCU.Allgemeine Eigenschaften• On-Board LoRaWAN™ Protokoll-Stack• ASCII-Befehlsschnittstelle über UART• Kompakter Formfaktor: 17,8 x 26,7 x 3,34 mm• Gegossene SMT-Pads für einfache und zuverlässige PCB-Montage• Umweltfreundlich, RoHS-konform• Europäisches RED-zertifiziertes Funkmodul• Geräte-Firmware-Upgrade (DFU) über UART, siehe“RN2483 LoRa® Technology Module Command Reference User’s Guide“ (DS40001784)Features• Einzelne Betriebsspannung: 2,1V bis 3,6V (3,3V typisch)• Temperaturbereich: -40°C bis +85°C• Niedriger Stromverbrauch• Programmierbare RF-Kommunikation Bitrate bis zu 300 kbps mit FSK-Modulation, 10937 bps mit LoRa Technologie Modulation• Integrierte MCU, Quarz, serielles EEPROM mit EUI-64-Knotenidentität, Funktransceiver mit analogem Frontend, Anpassungsschaltung• 14 GPIOs für Steuerung und Status, gemeinsam genutzt mit 13 analogen EingängenRF/Analog-Merkmale• Low-Power-Transceiver mit großer Reichweite, der in den Frequenzbändern 433 MHz und 868 MHz arbeitet• Hohe Empfangsempfindlichkeit: Bis zu -146 dBm• Sendeleistung: Einstellbar bis zu +14 dBm Hocheffiziente PA• FSK-, GFSK- und LoRa-Technologie Modulation• IIP3 = -11 dBm• Bis zu 15 km Reichweite im Vorort und bis zu 5 km Reichweite im StadtgebietAnwendungen• Automatisierte Zählerablesung• Haus- und Gebäudeautomation• Drahtlose Alarm- und Sicherheitssysteme• Industrielle Überwachung und Steuerung• Maschine zu Maschine (M2M)• Internet der Dinge (IoT)
