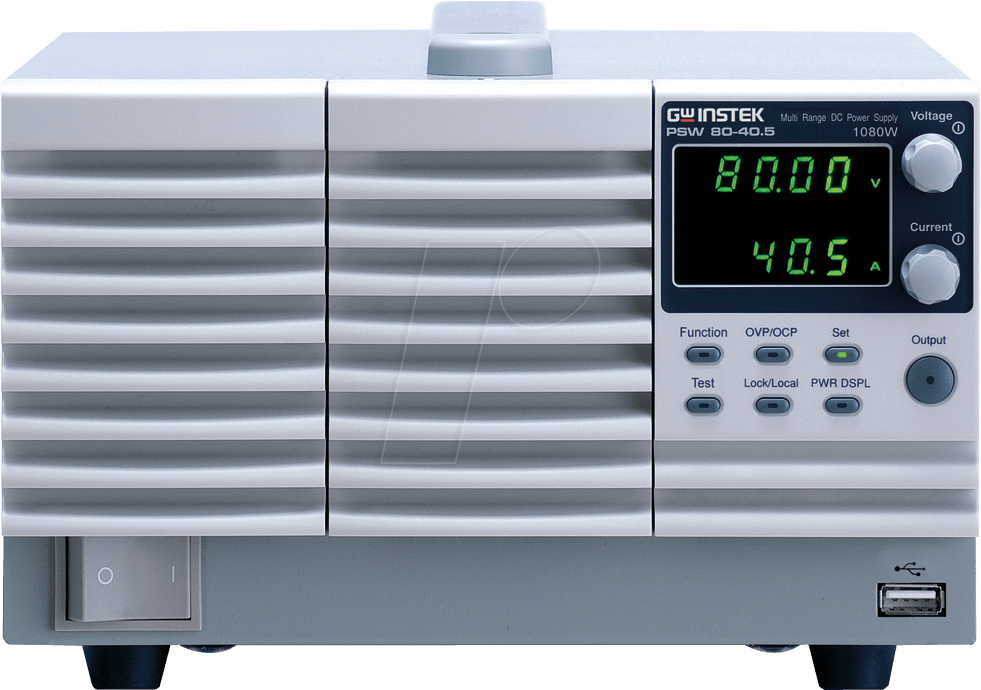

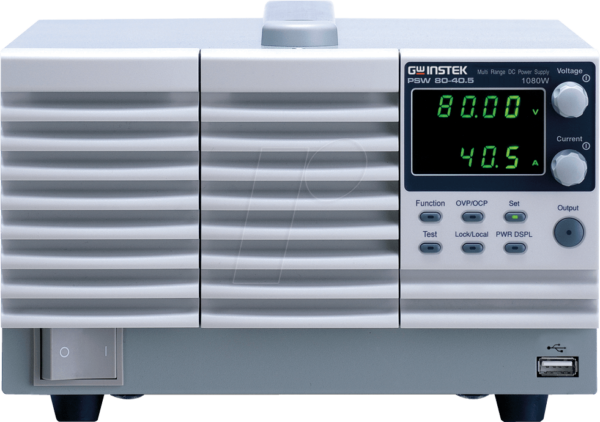

PSW-80-40-5 – Labornetzgerät, Mehrbereich, 0 – 80 V, 0 – 40,5 A

Die PSW-Serie besteht aus programmierbaren DC-Schaltnetzteilen mit einem Ausgang und Mehrbereichsfunktion bis max. 1080 W. Diese Produktreihe umfasst verschiedene Modelle mit der Kombination von 30 V, 80 V, 160 V, 250 V und 800 V Nennspannung und 360 W, 720 W und 1080 W maximaler Ausgangsleistung.Die Mehrbereichsfunktion ermöglicht die flexible und effiziente Konfiguration von Spannung und Strom innerhalb des Nennleistungsbereichs.Die Netzteile können mit maximal 2 Einheiten in Reihe oder maximal 3 Einheiten parallel geschaltet werden und bieten so die Möglichkeit, mehrere PSW-Einheiten für eine höhere Spannung oder einen höheren Stromausgang zusammenzuschließen. Durch die Flexibilität der Mehrbereich-Leistungsausnutzung und der Reihen-/Parallelschaltung reduziert die PSW-Serie die Investitionen des Anwenders für verschiedene Stromversorgungsprodukte erheblich, um Projekte mit unterschiedlichen Leistungsanforderungen zu realisieren.Die CV/CC-Prioritätsauswahl der PSW-Serie ist eine besonders nützliche Funktion für den Schutz von Prüflingen.Das konventionelle Netzteil arbeitet normalerweise im CV-Modus, wenn der Leistungsausgang eingeschaltet wird. Dies kann zu einem hohen Einschaltstromstoß an der kapazitiven Last oder einer stromintensiven Last an der Leistungsausgangsstufe führen. Am Beispiel der Überprüfung der I-U-Kennlinie einer LED wird es zu einer sehr anspruchsvollen Aufgabe, diese Messung mit einem konventionellen Netzteil durchzuführen. Wenn die LED an ein Netzteil mit CV-Modus als Starteinstellung angeschlossen ist, wird der Strom beim Einschalten des Leistungsausgangs und beim Anstieg der Spannung auf der LED plötzlich einen Spitzenwert erreichen und den voreingestellten Wert der Stromgrenze überschreiten. Bei Erkennung dieses hohen Stroms beginnt das Netzteil mit dem Übergang vom CV-Modus in den CC-Modus. Obwohl der Strom nach Aktivierung des CC-Modus stabilisiert wird, kann die Stromspitze am CV- und CC-Übergabepunkt das DUT möglicherweise beschädigen. In der Leistungsausgangsstufe kann die PSW-Serie mit CC-Priorität betrieben werden, um die bei der Schwellenspannung aufgetretene Stromspitze zu begrenzen und so das DUT vor Schäden durch den Einschaltstromstoß zu schützen.Die einstellbare Anstiegsgeschwindigkeit der PSW-Serie ermöglicht es dem Anwender, entweder für die Ausgangsspannung oder den Ausgangsstrom eine bestimmte Anstiegszeit beim Übergang vom Low- zum High-Pegel und eine bestimmte Abfallzeit beim Übergang vom High- zum Low-Pegel einzustellen.Dies erleichtert die charakteristische Verifikation eines Prüflings bei Spannungs- oder Strompegeländerungen mit steuerbaren Anstiegsraten. Die Fertigungstests von Beleuchtungseinrichtungen oder großen Kondensatoren während des Einschaltens sind meist mit dem Auftreten von hohen Stoßströmen verbunden, die die Lebensdauer des Prüflings stark verkürzen können. Um zu verhindern, dass der Einschaltstromstoß stromintensive Bauelemente beschädigt, kann ein glatter und langsamer Spannungsübergang während des Ausschaltens den Spitzenstrom deutlich reduzieren und das Bauelement vor Hochstromschäden schützen.Umfassende Sicherheit dank OVP und OCP.Es können sowohl OVP- als auch OCP-Level gewählt werden, wobei der Standard-Level auf 110% der Nennspannung/des Nennstroms des Netzteils eingestellt ist. Wenn eine der Schutzmechanismen ausgelöst wird, wird der Leistungsausgang zum Schutz des DUT abgeschaltet. Die PSW-Serie bietet standardmäßig USB-Host/Device und LAN-Schnittstellen sowie optionale GPIB-USB-Adapter und RS232-USB-Kabel. Ein analoger Steuer-/Überwachungsanschluss für die externe Steuerung rundet das Gesamtpaket ab.Produktinformationen:konstante Ausgangsleistung für Mehrbereichsbetrieb (V&I)CV/CC-Priorität – besonders geeignet für Batterie- und LED-Kontrolleeinstellbare AnstiegsrateSerienbetrieb: Bis zu 2 Einheiten (nur Modelle mit 30 V, 80 V, 160 V)Parallelbetrieb: Bis zu 3 Einheiten hoher Wirkungsgrad und hohe Leistungsdichte1/2, 1/3, 1/6 Baugröße für Rackmontage (EIA/JIS-Norm)Standardschnittstellen: LAN, USB, analoge Steuerschnittstelleoptionale Schnittstellen: GPIB-USB-Adapter, RS232-USB-Kabelinklusive LabView-Treiber zur Verbindung mit dem PCDie Lieferzeit kann bis zu 7 Werktage in Anspruch nehmen.
