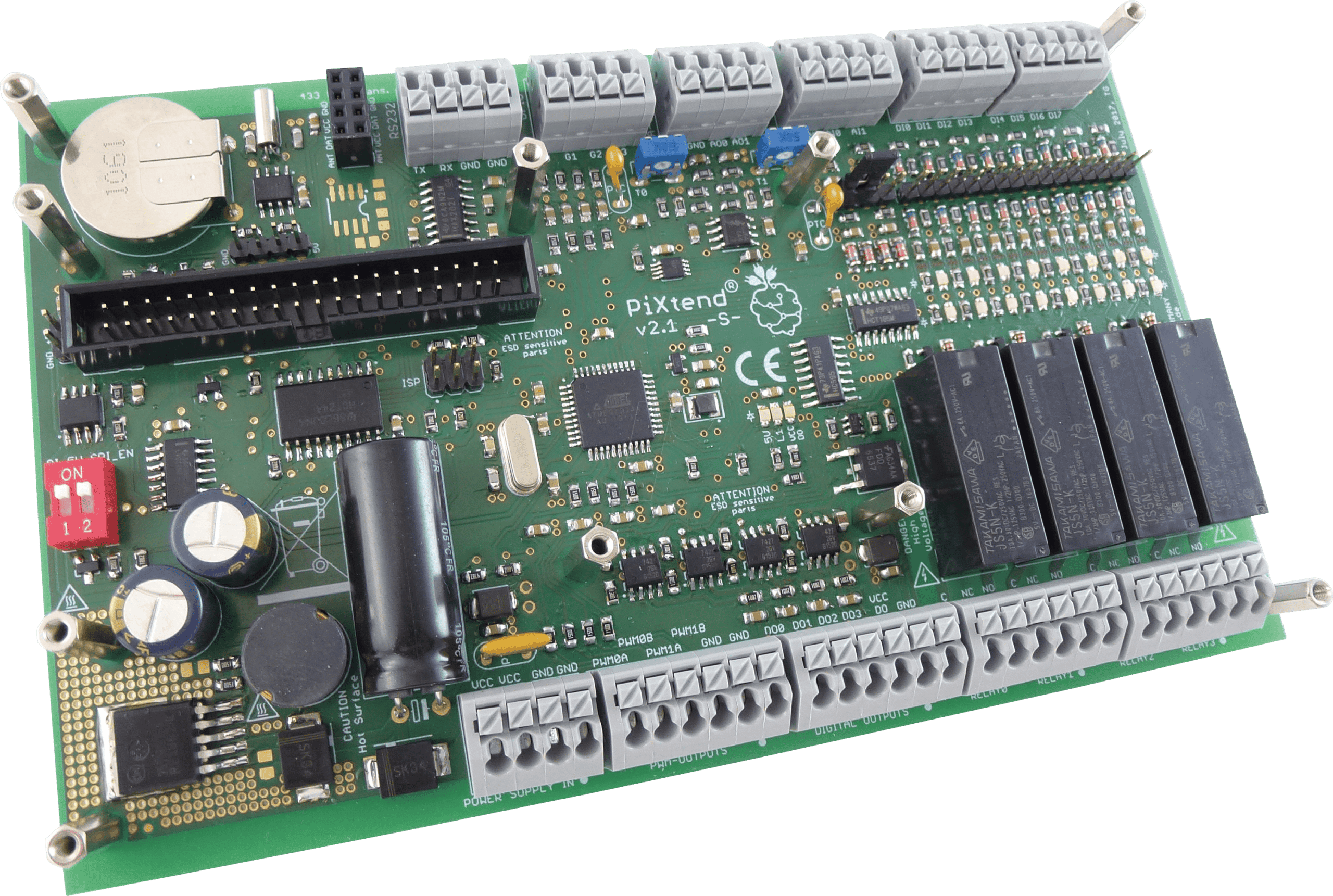

PIXTEND2.1 BOARD – Raspberry Pi – SPS PiXtend V2.1 Extension Board

PiXtend ist eine, auf dem leistungsfähigen Raspberry Pi Einplatinencomputer basierende, speicherprogrammierbare Steuerung (SPS). Das breite Spektrum digitaler und analoger Ein- & Ausgänge ermöglicht den Anschluss unterschiedlichster Sensoren und Aktoren aus der Industrie und dem Maker-Bereich. Die Verbindung zu anderen Geräten, Steuerungen und Computersystemen wird über serielle Standard-Schnittstellen (RS232, Ethernet, WiFi) hergestellt. Alle Schnittstellen & I/Os sind robust ausgeführt und entsprechen der SPS-Norm (IEC 61131-2).Bei der neuen Version 2.1 -S- wurden die Eigenschaften weiter optimiert und innovative Features hinzugefügt:Easy Design-In: dank Anschlussplaner, 3D-Modellen & ausführlichen HandbüchernRasante Zykluszeit: 10 Mal schneller im Vergleich zum PiXtend V1.x(2,5 ms), mit 400 Hz steuern & regelnKompaktes Design: dank moderner SMD-Technik und FunktionsintegrationNachhaltig: Lieferbarkeit bis 2027Retain Speicher: sichert wichtige Daten über einen Stromausfall hinwegQuad PWM: Antriebe oder Modellbauservos ansteuern, ohne teure ZusatzmoduleIndustrieausgänge: High-Side-Schalter mit separater Einspeisung, vollumfänglich geschütztIdeale Anschlüsse: hochwertige Klemmen, optional steckbare AusführungMögliche Hardware-Ausstattung• 8x digitale Eingänge, 3,3 / 5 / 12 / 24 V• 4x digitale Ausgänge, 5 / 12 / 24 V, bei max. 0,5 A• 4x PWM / Servo-Ausgänge• 4x Relais, max. 230 V / 6 A• 2x analoge Spannungseingänge, 0 … 5 V / 0 … 10 V• 2x analoge Ausgänge, 0 … 10 V• serielle Schnittstelle: RS232• Real Time Clock (RTC) mit Batterie-Pufferung• Unterstützung von bis zu vier DHT11 / DHT22 / AM2302 Temperatur- und Luftfeuchtesensoren• Steckplatz für 433MHz Transmitter• bis zu vier GPIOs• 32 Bytes Flash EEPROM – Retain- bzw. Remanenzspeicher• alle Schnittstellen & I/Os sind kurzschlussfest – Versorgungsspannung mit Verpol- und Überlastschutz (selbstrückstellende Sicherungen)Dieses SPS-Shield gibt es in 3 verschiedenen VariantenVariante 1• fertig gelötet & getestet• ohne Raspberry Pi• RPi anschließen & durchstarten-> Artikelnr.: PIXTEND2.1 BOARD Variante 2• Komplettgerät in Basisausführung wie Variante 1• mit Raspberry Pi 3 B+• vorinstallierte 16GB SD-Karte-> Artikelnr.: PIXTEND2.1 BASICVariante 3• Komplettgerät in Basisausführung wie Variante 1• mit Raspberry Pi 3 B+• vorinstallierte 16 GB SD-Karte• Hutschienengehäuse• Haube aus gebürstetem Edelstahl-> Artikelnr.: PIXTEND2.1 PROEinsatzmöglichkeiten• Evaluationsplattform für Internet of Things (IoT), Industrie 4.0• Geräte- und Kleinanlagenbau• Steuerungs- und Regelungsaufgaben• Haus-Automatisierung• Lern- und Lehrplattform für Steuerungstechnik, Schaltungstechnik und Softwaretechniken• Versuchsaufbauten im Privat- und Laborbereich• Do-It-Yourself-, Bastler- und Maker-Projekte• Anwendungen im AmateurfunkHäufig benötigte Peripherie wie…• 230 V Geräte – Leistungsrelais• Temperatur- und Luftfeuchtesensoren• 433MHz-Transmitter• Modellbau-Servos…wird standardmäßig unterstützt und muss nur angeschlossen bzw. gesteckt werden.Die integrierte Real-Time-Clock mit Lithium-Batterie puffert Uhrzeit & Datum. Hochwertige Push-In-Anschlussleisten ermöglichen den sicheren und werkzeuglosen Anschluss von Sensoren und Aktoren. Die Open Source Software und der native CODESYS V3 Support machen PiXtend zur optimalen Lern- und Automatisierungs-Plattform.SoftwareQuick-Start mit Linux Testprogrammen und Library • die PiXtend-Testprogramme für Raspbian sorgen für den frustfreien Einstieg.• alle Schnittstellen und I/Os können direkt aus der Linux-Konsole aufgerufen und abgefragt werden.• die Funktionen aus der PiXtend-C-Bibliothek lassen sich problemlos in Ihre eigenen Anwendungen integrieren.Programmieren wie die Profis, mit CODESYS.• die moderne Programmierumgebung CODESYS V3 ermöglicht das Programmieren in allen gängigen Sprachen für speicherprogrammierbare Steuerungen (SPS).• wir liefern Gerätetreiber und Beispiele für CODESYS, damit Sie sich auf Ihr Projekt konzentrieren können.• ihre Programme lassen sich nicht nur auf PiXtend, sondern auch direkt auf anderec Industrie-Steuerungen übertragen.• mit der CODESYS-Webvisu bringen Sie Ihre Steuerelemente und Anzeigen auf Smartphone, Tablet und PC.• entwerfen Sie sich Ihre eigene Schaltzentrale für die Home-Automatisierung, als Wetterstation oder viele weitere Anwendungen.• der Fernzugriff über das Internet war nie einfacher.Weitere unterstütze Software: FHEM, Python, OpenPLC & Node-REDKnow-How• Programme und Bibliotheken sind offengelegt (GPL v3) und können bei Bedarf individuell von Ihnen angepasst oder weiterentwickelt werden.• tauschen Sie Ihr Wissen mit Gleichgesinnten im Forum, oder auf Facebook aus.LieferumfangPiXtend V2.1 Extension Board (Variante 1)(Gehäuse, SD-Karte und Raspberry Pi nicht im Lieferumfang enthalten)HinweisPiXtend V2.1 wurde speziell für die Raspberry Pi Modelle B+ , 2B, 3B(+) und 4B ausgelegt.Datenblätter, Bedienungsanleitungen, Software, Software-Anleitungen und noch mehr finden Sie unter www.pixtend.de.Die SD-Images können beim Hersteller heruntergeladen werden: http://www.pixtend.de/downloads
