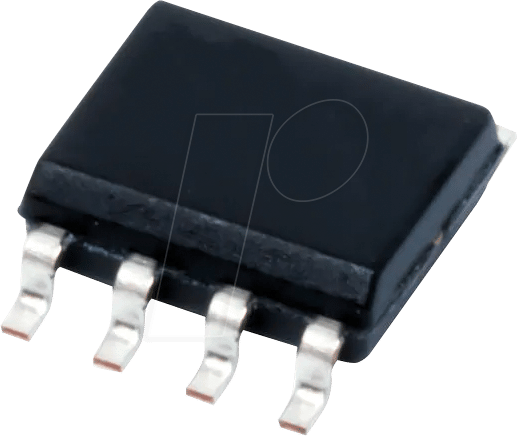

PIC12F615-H/SN – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, SO-8

PIC12F609/615/617, 8-Pin Flash-basierte, 8-Bit CMOS MikrocontrollerHochleistungs-RISC-CPU:• Nur 35 Befehle zu erlernen: – Alle Single-Cycle-Befehle außer Verzweigungen• Betriebsgeschwindigkeit:- DC – 20 MHz Oszillator/Takteingang- DC – 200 ns Befehlszyklus• Interrupt-Fähigkeit• 8-stufiger tiefer Hardware-Stack• Direkter, indirekter und relativer AdressierungsmodusBesondere Merkmale des Mikrocontrollers:• Interner Präzisionsoszillator:- Werkseitig kalibriert auf ±1%, typisch- Per Software wählbare Frequenz: 4 MHz oder 8 MHz• Stromsparender Sleep-Modus• Spannungsbereich: – PIC12F609/615/617: 2,0V bis 5,5V• Industrieller und erweiterter Temperaturbereich• Einschalt-Reset (POR)• Einschalt-Timer (PWRT) und Oszillator-Start-up-Timer (OST)• Brown-out-Reset (BOR)• Watchdog Timer (WDT) mit unabhängigem Oszillator für zuverlässigen Betrieb• Multiplexed Master Clear mit Pull-up/Eingangsstift• Programmierbarer Code-Schutz• Hochbeständiges Flash:- 100.000 Schreibvorgänge Flash-Ausdauer- Flash-Retention: > 40 Jahre• Selbstlesender/schreibender Programmspeicher (nur PIC12F617)Stromsparende Eigenschaften:• Standby-Strom: – 50 nA @ 2,0V, typisch• Betriebsstrom:- 11µA @ 32 kHz, 2,0V, typisch- 260µA @ 4 MHz, 2,0V, typisch• Watchdog-Timer-Strom: – 1µA @ 2,0V, typischPeripherie-Merkmale:• 5 E/A-Pins und nur 1 Eingang• Hochstromquelle/-senke für direkte LED-Ansteuerung- Unterbrechung bei Pinwechsel oder Pins- Individuell programmierbare schwache Pull-ups• Analoges Komparatormodul mit:- Einem analogen Komparator- Programmierbare On-Chip-Spannungsreferenz (CVREF) Modul (% von VDD)- Komparatoreingänge und -ausgang extern zugänglich- Eingebaute Hysterese (per Software wählbar)• Timer 0: 8-Bit Timer/Counter mit 8-Bit programmierbarem Vorteiler• Erweiterter Timer1:- 16-Bit Timer/Counter mit Vorteiler- Externes Timer1-Gate (Zählerfreigabe)- Option zur Verwendung von OSC1 und OSC2 im LP-Modus als Timer1-Oszillator, wenn der INTOSC-Modus gewählt wurde- Option zur Verwendung des Systemtakts als Timer1• In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins• Erweitertes Capture-, Compare- und PWM-Modul:- 16-Bit-Erfassung, max. Auflösung 12,5 ns- Vergleichen, max. Auflösung 200 ns- 10-bit PWM mit 1 oder 2 Ausgangskanälen, 1 Ausgangskanal programmierbare “Totzeit“, max. max. Frequenz 20 kHz, automatische Abschaltung• A/D-Wandler: – 10-Bit-Auflösung und 4 Kanäle, Abtastungen interne Spannungsreferenzen• Timer2: 8-Bit Timer/Counter mit 8-Bit Periode Register, Vorskalierer und Nachskalierer
