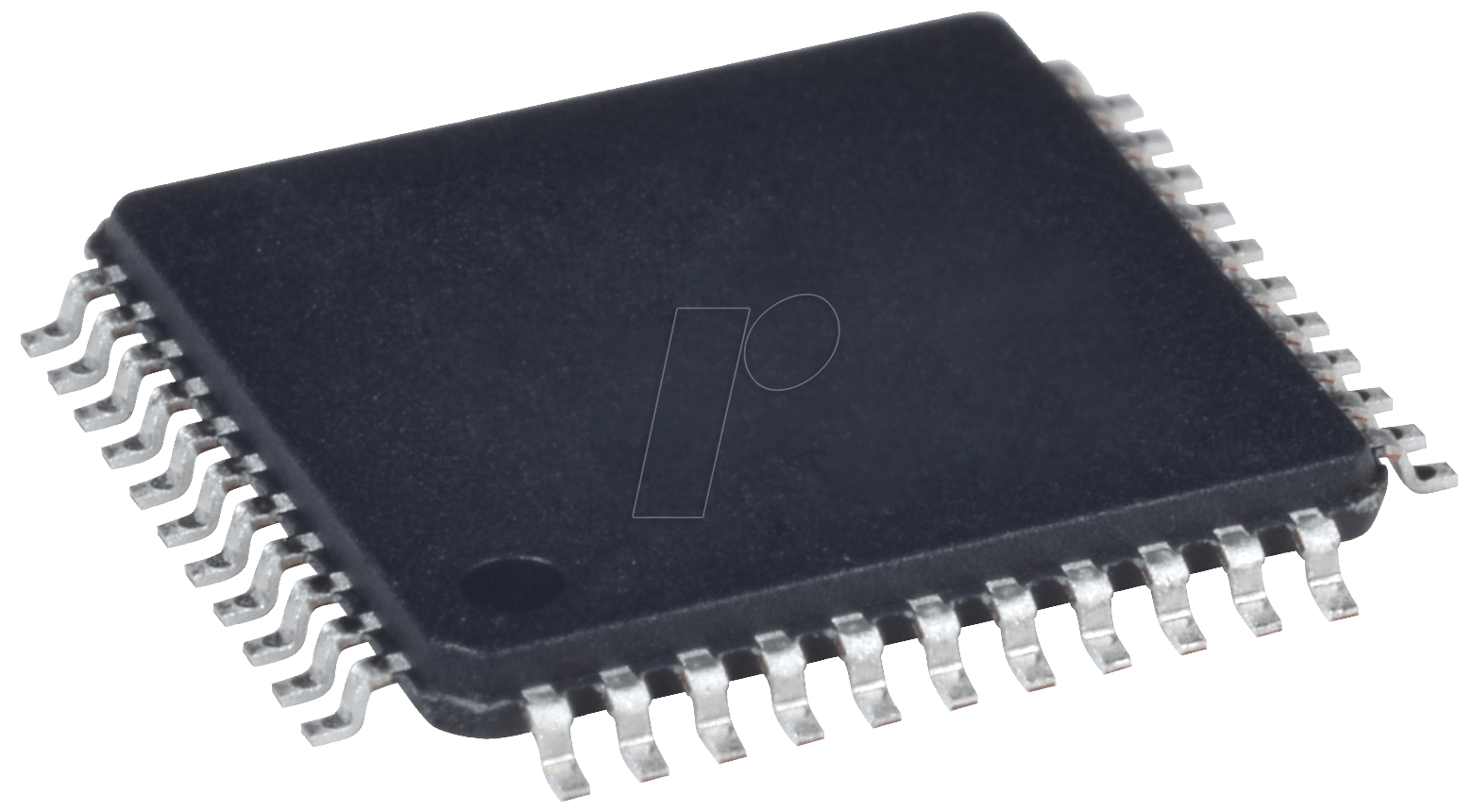

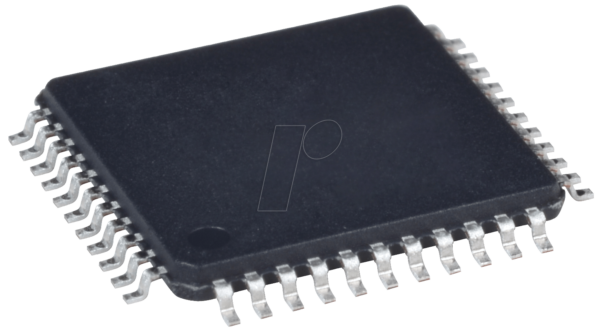

PIC 18F4520-I/PT – 8-Bit-PICmicro Mikrocontroller, 32 KB, 40 MHz, TQFP-44

PIC18F2420/2520/2420/4420/4520 – 28/40/44-Pin Gehäuse – Erweiterte Flash-Mikrocontroller mit 10-Bit A/D Spezielle Mikrocontroller-Eigenschaften:• C-Compiler Optimierte Architektur: – Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code• 100.000 Lösch-/Schreibzyklus Erweiterter Flash-Programmspeicher Typisch• 1.000.000 Lösch-/Schreibzyklus-Daten EEPROM-Speicher Typisch• Flash/Daten-EEPROM-Aufbewahrung: 100 Jahre typisch• Selbstprogrammierbar unter Software-Steuerung• Prioritätsstufen für Unterbrechungen• 8 x 8 Einzelzyklus-Hardware-Multiplikator• Erweiterter Watchdog-Timer (WDT): – Programmierbare Periode von 4 ms bis 131 s• Serielle 5V-In-Circuit-Einfachversorgung Programming™ (ICSP™) über zwei Pins• In-Circuit-Debug (ICD) über zwei Pins• Großer Betriebsspannungsbereich: 2,0V bis 5,5V• Programmierbarer Brown-out-Reset (BOR) mit Software-AktivierungsoptionEnergiemanagement-Funktionen:• Laufen: CPU eingeschaltet, Peripheriegeräte eingeschaltet• Müßiggang: CPU aus, Peripheriegeräte ein• Schlafen: CPU aus, Peripheriegeräte aus• Ultra-niedrige 50nA Eingangsleckage• Betriebsmodus Ströme bis zu 11 herunter µA Typisch• Ströme im Leerlauf bis zu 2,5 µA Typisch• Strom im Sleep-Modus bis hinunter zu 100 nA Typisch• Zeitgeber1 Oszillator: 900 nA, 32 kHz, 2V• Watchdog Timer: 1.4 µA, 2V Typisch• Start des Zwei-Geschwindigkeits-OszillatorsFlexibler Oszillator-Aufbau:• Vier Quarzmodi, bis zu 40 MHz• 4x Phasenregelschleife (PLL) – Verfügbar für Quarz- und interne Oszillatoren• Zwei externe RC-Modi, bis zu 4 MHz• Zwei externe Taktmodi, bis zu 40 MHz• Interner Oszillatorblock:- Schnelles Aufwachen aus Sleep und Idle, 1 µs typisch- 8 nutzungswählbare Frequenzen, von 31 kHz bis 8 MHz- Bietet einen vollständigen Bereich von Taktraten von 31 kHz bis 32 MHz bei Verwendung mit PLL- Vom Benutzer abstimmbar zur Kompensation der Frequenzdrift• Sekundärer Oszillator mit Timer1 bei 32 kHz• Fail-Safe Clock Monitor: – Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibtPeriphere Merkmale:• Hochstrom-Senke/Quelle 25 mA/25 mA• Drei programmierbare externe Unterbrechungen• Vier Eingabe-Änderungsunterbrechungen• Bis zu 2 Capture/Compare/PWM (CCP)-Module, eines davon mit Auto-Shutdown (28-polige Geräte)• Erweitertes Capture/Compare/PWM (ECCP)-Modul (nur 40/44-polige Geräte):- Ein, zwei oder vier PWM-Ausgänge- Wählbare Polarität- Programmierbare Totzeit- Automatische Abschaltung und automatischer Neustart• Master Synchronous Serial Port (MSSP)-Modul Unterstützt 3-Draht-SPI (alle 4 Modi) und I2C™ Master- und Slave-Modi• Erweitertes adressierbares USART-Modul:- Unterstützt RS-485, RS-232 und LIN/J2602- RS-232-Betrieb mit internem Oszillatorblock (kein externer Quarz erforderlich)- Automatisches Aufwachen bei Start-Bit- Auto-Baud-Erkennung• 10-Bit, bis zu 13-Kanal Analog-Digital (A/D)-Wandlermodul:- Auto-Akquisitionsfähigkeit- Konvertierung während des Schlafs möglich• Duale Analogkomparatoren mit Eingangsmultiplexing• Programmierbares 16-stufiges Hoch-/Niederspannungs-Detektionsmodul (HLVD):- Unterstützt Interrupt bei der Erkennung von Hoch-/Niederspannung
