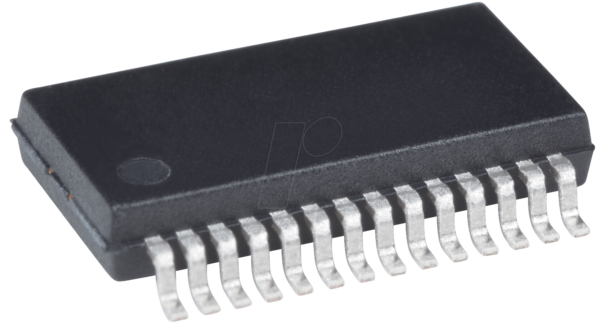

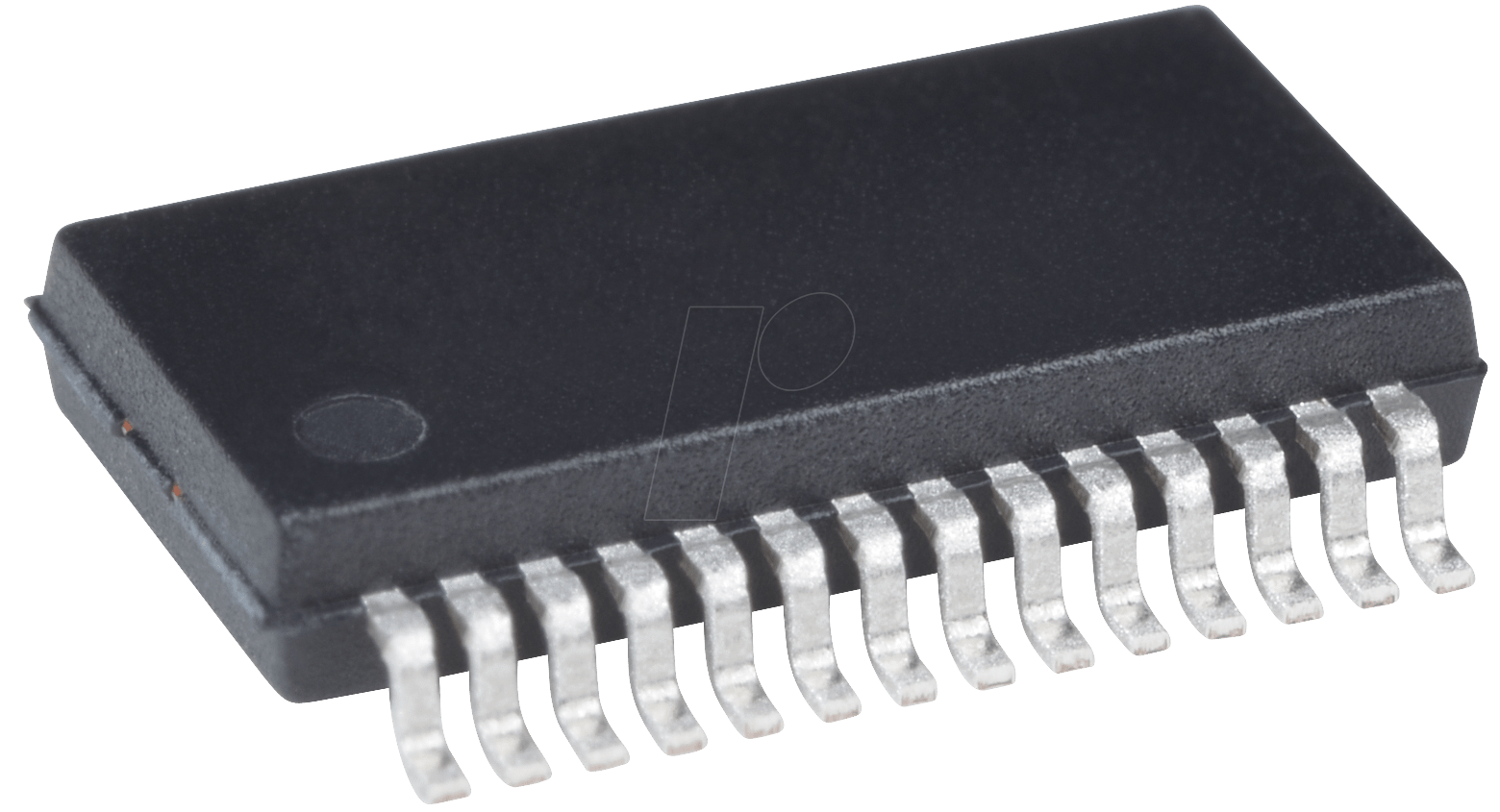

PIC 18F26K22-ISS – 8-Bit-PICmicro Mikrocontroller, 64 KB, 64 MHz, SSOP-28

PIC18(L)F2X/4XK22Hochleistungs-RISC-CPU:• C-Compiler-optimierte Architektur: Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code• Bis zu 1024 Bytes Daten-EEPROM• Lineare Programmspeicheradressierung von bis zu 64 KByte• Bis zu 3896 Bytes lineare Datenspeicheradressierung• Bis zu 16 MIPS-Betrieb• 16-Bit breite Anweisungen, 8-Bit breiter Datenpfad• Prioritätsstufen für Unterbrechungen• 31-stufiger, über Software zugänglicher Hardware-Stack• 8 x 8 Einzelzyklus-Hardware-MultiplikatorFlexibler Oszillator-Aufbau:• Interner 16-MHz-Präzisionsoszillatorblock:- Werkskalibriert auf ± 1%.- Wählbare Frequenzen, 31 kHz bis 16 MHz- 64 MHz Leistung mit PLL verfügbar – keine externen Komponenten erforderlich• Vier Quarzmodi bis zu 64 MHz• Zwei externe Taktmodi bis zu 64 MHz• 4X-Phasenregelschleife (PLL)• Sekundärer Oszillator mit Timer1 bei 32 kHz• Ausfallsicherer Uhrenmonitor:- Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt- Start des Zwei-Geschwindigkeits-OszillatorsAnaloge Merkmale:• Analog-Digital-Wandler (ADC)-Modul:- 10-Bit-Auflösung, bis zu 30 externe Kanäle- Fähigkeit zur automatischen Erfassung- Konvertierung während des Schlafs möglich- Festspannungs-Referenzkanal (FVR)- Unabhängiges Eingangsmultiplexen• Analog-Komparator-Modul:- Zwei Rail-to-Rail-Analogkomparatoren- Unabhängiges Eingangsmultiplexen• Digital-Analog-Wandler (DAC)-Modul:- Festspannungsreferenz (FVR) mit Ausgangspegeln von 1,024V, 2,048V und 4,096V- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer Referenzauswahl• Modul zur Messung der Ladezeiteinheit (CTMU):- Unterstützt kapazitive Berührungsabtastung für Berührungsbildschirme und kapazitive SchaltereXtreme Niedrigleistungsmerkmale (XLP) (PIC18(L)F2X/4XK22):• Schlafmodus: 20 nA, typisch• Watchdog Timer: 300 nA, typisch• Zeitgeber1 Oszillator: 800 nA bei 32 kHz• Deaktivieren des PeripheriemodulsSpezielle Mikrocontroller-Eigenschaften:• 2,3V bis 5,5V Betrieb – PIC18FXXK22 Bausteine• 1,8V bis 3,6V Betrieb – Bausteine PIC18LFXXK22• Selbstprogrammierbar unter Software-Kontrolle• Modul zur Hoch-/Niederspannungserkennung (HLVD):- Programmierbare 16-Ebenen- Unterbrechung bei Hoch-/Niederspannungserkennung• Programmierbarer Brown-out-Reset (BOR):- Mit Software-Aktivierungsoption- Konfigurierbares Herunterfahren im Ruhezustand• Erweiterter Watchdog-Timer (WDT): Programmierbare Periode von 4 ms bis 131 s• In-Circuit Serial Programming™ (ICSP™): Einzel-Stromversorgung 3V• In-Circuit-Debug (ICD)Höhepunkte der Peripherie:• Bis zu 35 E/A-Pins plus 1 Nur-Eingangs-Pin:- Hochstrom-Senke/Quelle 25 mA/25 mA- Drei programmierbare externe Interrupts- Vier programmierbare Interrupt-on-Change- Neun programmierbare schwache Pull-ups- Programmierbare Anstiegsgeschwindigkeit• SR-Verriegelung: Mehrere Set/Reset-Eingabeoptionen• Zwei Capture/Compare/PWM (CCP)-Module• Drei Module des Erweiterten CCP (ECCP):- Ein, zwei oder vier PWM-Ausgänge- Wählbare Polarität- Programmierbare Totzeit- Auto-Abschaltung und Auto-Neustart- PWM-Steuerung- Zwei MSSP-Module (Master Synchronous Serial Port):- 3-Draht-SPI (unterstützt alle 4 Modi)- I2C Master- und Slave-Modi mit Adressmaske• Zwei erweiterte Universal-Synchron Asynchroner Empfänger-Sender (EUSART) Module:- Unterstützt RS-485, RS-232 und LIN- RS-232-Betrieb mit internem Oszillator- Automatisches Aufwachen in der Pause- Auto-Baud-Erkennung
