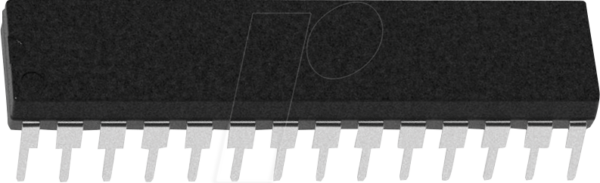

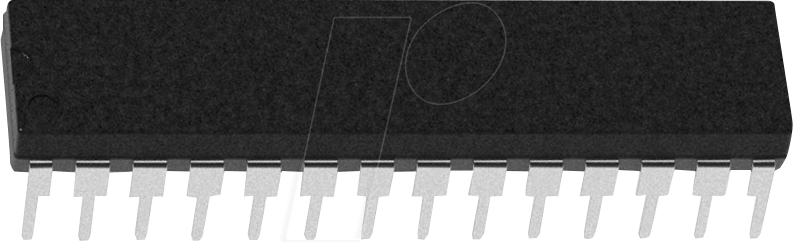

PIC 18F24K20-ISP – 8-Bit-PICmicro Mikrocontroller, 16 KB, 64 MHz, DIP-28

PIC 18F2XK20/4XK2028/40/44-Pin Flash-Mikrocontroller mit XLP-TechnologieHochleistungs-RISC-CPU• C-Compiler Optimierte Architektur:- Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code• Bis zu 1024 Bytes Daten-EEPROM• Lineare Programmspeicheradressierung von bis zu 64 KByte• Bis zu 3936 Bytes lineare Datenspeicheradressierung• Bis zu 16 MIPS-Betrieb• 16-Bit breite Anweisungen, 8-Bit breiter Datenpfad• Prioritätsstufen für Unterbrechungen• 31-stufiger, über Software zugänglicher Hardware-Stack• 8 x 8 Einzelzyklus-Hardware-MultiplikatorSpezielle Mikrocontroller-Merkmale• Betriebsspannungsbereich: 1,8V bis 3,6V• Selbstprogrammierbar unter Software-Steuerung• Programmierbares 16-stufiges Hoch-/Niederspannungs-Detektionsmodul (HLVD):- Unterbrechung bei Erkennung von Hoch-/Niederspannung• Programmierbarer Brown-out Reset (BOR): – Mit Software-Aktivierungsoption• Erweiterter Watchdog-Timer (WDT): – Programmierbare Periode von 4 ms bis 131 s• Serielle 3V-In-Circuit-Einfachversorgung Programming™ (ICSP™) über zwei Pins• In-Circuit-Debug (ICD) über zwei PinsFlexibler Oszillatoraufbau• Interner Oszillatorblock mit 16 MHz Präzision:- Werkskalibriert auf ± 1%.- Über Software wählbarer Frequenzbereich von 31 kHz bis 16 MHz- 64 MHz Leistung durch PLL verfügbar, keine externen Komponenten erforderlich• Vier Quarzmodi bis zu 64 MHz• Zwei externe Taktmodi bis zu 64 MHz• 4X-Phasenregelschleife (PLL)• Sekundärer Oszillator mit Timer1 bei 32 kHz• Ausfallsicherer Uhrenmonitor:- Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt- Start des Zwei-Geschwindigkeits-OszillatorsExtremes Low-Power-Management mit XLP• Schlaf-Modus: < 100 nA bei 1,8V• Watchdog-Zeitgeber: < 800 nA @ 1,8V• Zeitgeber1 Oszillator: < 800 nA bei 32 kHz und 1,8 VAnaloge Merkmale• Analog-Digital-Wandler (ADC)-Modul:- 10-Bit-Auflösung, 13 externe Kanäle- Fähigkeit zur automatischen Erfassung- Konvertierung während des Schlafs möglich- 1,2V-Festspannungs-Referenzkanal (FVR)- Unabhängiges Eingangsmultiplexen• Analog-Komparator-Modul:- Zwei Rail-to-Rail-Analogkomparatoren- Unabhängiges Eingangsmultiplexen• Modul Spannungsreferenz (CVREF)- Programmierbar (% VDD), 16 Schritte- Zwei 16-Level-Spannungsbereiche mit VREF-PinsHöhepunkte der Peripherie • Bis zu 35 E/A-Pins plus 1 Nur-Eingangs-Pin:- Hochstromsenke/Quelle 25 mA/25 mA- Drei programmierbare externe Interrupts- Vier programmierbare Interrupt-on-Change- Acht programmierbare schwache Pull-ups- Programmierbare Anstiegsgeschwindigkeit• Modul Erfassen/Vergleichen/PWM (CCP)• Erweitertes CCP (ECCP)-Modul:- Ein, zwei oder vier PWM-Ausgänge- Wählbare Polarität- Programmierbare Totzeit- Automatische Abschaltung und automatischer Neustart• Master-Modul für synchrone serielle Schnittstelle (MSSP)- 3-Draht-SPI (unterstützt alle vier Modi)- I2C™ Master- und Slave-Betriebsarten mit Adressmaske• Erweitertes Universal-Synchron-Asynchron-Empfänger-Transmitter-Modul (EUSART):- Unterstützt RS-485, RS-232 und LIN- RS-232-Betrieb mit internem Oszillator- Automatisches Aufwachen in der Pause- Auto-Baud-Erkennung
