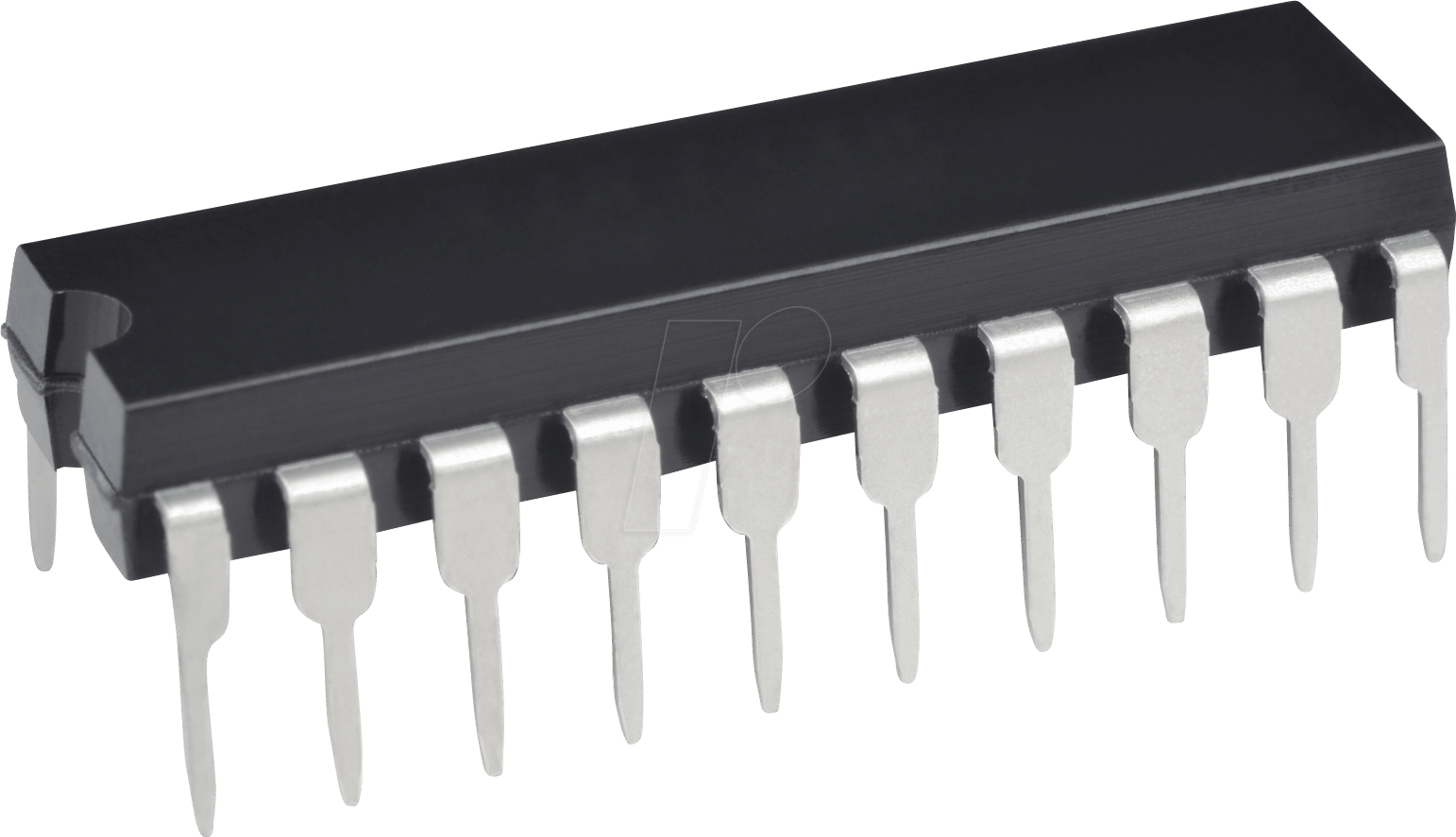

PIC 16LF1509-I/P – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, DIP-20

PIC16(L)F1508/920-Pin Flash, 8-Bit Mikrocontroller mit XLP-TechnologieHochleistungs-RISC-CPU:• C-Compiler-optimierte Architektur• Nur 49 Befehle• Betriebsgeschwindigkeit:- DC – 20 MHz Takteingang- DC – 200 ns Befehlszyklus• Interrupt-Fähigkeit mit automatischer Kontextspeicherung• 16-Ebenen tiefer Hardware-Stack mit optionalem Overflow/Underflow-Reset• Direkte, indirekte und relative Adressierungsmodi:- Zwei volle 16-Bit File Select Registers (FSRs)- FSRs können Programm- und Datenspeicher lesenFlexible Oszillator-Struktur:• 16 MHz interner Oszillatorblock:- Werkseitig kalibriert auf ±1%, typisch- Per Software wählbarer Frequenzbereich von 16 MHz bis 31 kHz• 31 kHz interner Low-Power-Oszillator• Drei externe Taktmodi bis zu 20 MHzBesonderheiten des Mikrocontrollers:• Betriebsspannungsbereich:- 1,8V bis 3,6V (PIC16LF1508/9)- 2,3V bis 5,5V (PIC16F1508/9)• Selbstprogrammierbar unter Softwarekontrolle• Einschalt-Reset (POR)• Einschalt-Timer (PWRT)• Programmierbarer Low-Power-Brown-out-Reset (LPBOR)• Erweiterter Watchdog-Timer (WDT): – Programmierbare Periode von 1 ms bis 256s• Programmierbarer Codeschutz• In-Circuit Serial Programming™ (ICSP™) über zwei Pins• Verbesserte Niederspannungsprogrammierung (LVP)• In-Circuit Debug (ICD) über zwei Pins• Stromsparender Sleep-Modus: – Low-Power Sleep-Modus / BOR (LPBOR)• Integrierter Temperaturindikator• 128 Bytes High-Endurance Flash , 100.000 Schreibvorgänge Flash-Endurance (Minimum)Speicher:• Bis zu 8 Kwords Lineare Programmspeicher-Adressierung• Bis zu 512 Bytes Lineare Datenspeicher-Adressierung• High-Endurance-Flash-Datenspeicher (HEF)- 128 Byte nichtflüchtiger Datenspeicher- 100k Lösch-/SchreibzykleneXtreme Low-Power (XLP) Merkmale (PIC16LF1508/9):• Sleep-Strom: – 20 nA @ 1,8V, typisch• Watchdog-Timer-Strom: – 260 nA @ 1,8V, typisch• Betriebsstrom: – 30 µA/MHz @ 1,8V, typisch• Sekundärer Oszillatorstrom: – 700 nA @ 32 kHz, 1,8V, typischPeripherie-Funktionen:• Analog-Digital-Wandler (ADC):- 10-Bit-Auflösung- 12 externe Kanäle- Drei interne Kanäle: – Feste Spannungsreferenz – Digital-zu-Analog-Wandler (DAC) – Temperatur-Anzeigekanal- Automatische Erfassungsfunktion- Konvertierung im Ruhezustand verfügbar• 5-Bit-Digital-Analog-Wandler (DAC):- Ausgang extern verfügbar- Positive Referenzauswahl- Interne Verbindungen zu Komparatoren und ADC• Zwei Komparatoren:- Rail-to-Rail-Eingänge- Steuerung des Leistungsmodus- Software-steuerbare Hysterese• Spannungsreferenz:- 1.024V Feste Spannungsreferenz (FVR) mit 1x, 2x und 4x Verstärkungsausgangspegel• 18 E/A-Pins (1 reiner Eingangs-Pin):- Hochstrom-Senke/Quelle 25 mA/25 mA- Individuell programmierbare schwache Pull-ups- Individuell programmierbar Interrupt-on-Change (IOC) Pins• Timer0: 8-Bit Timer/Counter mit 8-Bit programmierbarem Vorteiler• Erweiterter Timer1:- 16-Bit Timer/Zähler mit Vorteiler- Externer Gate-Eingangsmodus• Timer2: 8-Bit Timer/Zähler mit 8-Bit Periode Register, Prescaler und Postscaler• Vier 10-Bit-PWM-Module• Master Synchronous Serial Port (MSSP) mit SPI und I2C mit:- 7-Bit-Adressmaskierung- SMBus/PMBus™-Kompatibilität• Enhanced Universal Synchronous Asynchronous Empfänger-Sender (EUSART)- RS-232, RS-485 und LIN-kompatibel- Auto-Baud-Erkennung- Auto-Wake-up beim Start• Vier CLC-Module (Configurable Logic Cell):- 16 wählbare Eingangsquellensignale- Vier Eingänge pro Modul- Software-Steuerung von kombinatorischen/sequenziellen Logik-/Steuerungs-/Taktfunktionen- AND/OR/XOR/D Flop/D Latch/SR/JK- Eingänge von externen und internen Quellen- Ausgänge verfügbar für Pins und Peripheriegeräte- Betrieb im Ruhezustand• Numerisch gesteuerter Oszillator (NCO):- 20-Bit-Akkumulator- 16-Bit-Schrittweite- Echt lineare Frequenzsteuerung- High-Speed-Takteingang- Wählbare Ausgangsmodi – Fester Tastgrad (FDC) Modus – Impulsfrequenz (PF)-Modus• Komplementärer Wellenformgenerator (CWG):- Acht wählbare Signalquellen- Wählbare Totzone für fallende und steigende Flanke Steuerung- Polaritätssteuerung- Vier Quellen mit automatischer Abschaltung- Mehrere Eingangsquellen: PWM, CLC, NCO
