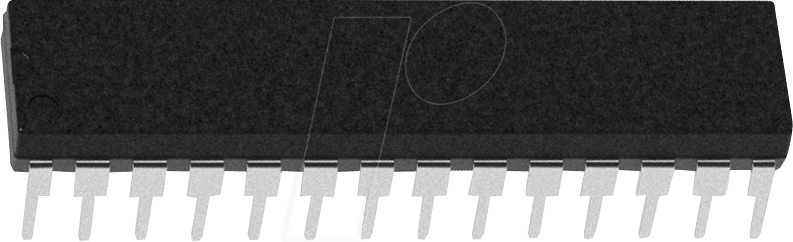

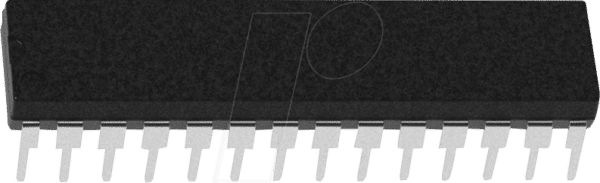

PIC 16F886-I/SP – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, SDIP-28

PIC16F882/883/884/886/88728/40/44-Pin, Enhanced Flash-basierte 8-Bit CMOS-MikrocontrollerHochleistungs-RISC-CPU:• Nur 35 Anweisungen zu erlernen: Alle Single-Cycle-Befehle außer Verzweigungen• Betriebsgeschwindigkeit:- DC – 20 MHz Oszillator/Takteingang- DC – 200 ns Befehlszyklus• Interrupt-Fähigkeit• 8-stufiger tiefer Hardware-Stack• Direkter, indirekter und relativer AdressierungsmodusBesondere Mikrocontroller-Merkmale:• Interner Präzisionsoszillator:- Werkseitig kalibriert auf ±1%- Per Software wählbarer Frequenzbereich von 8 MHz bis 31 kHz- Per Software abstimmbar- Zwei-Geschwindigkeits-Start-up-Modus- Quarzausfallerkennung für kritische Anwendungen- Taktmodus-Umschaltung während des Betriebs für Stromeinsparung• Stromsparender Sleep-Modus• Großer Betriebsspannungsbereich (2,0V-5,5V)• Industrieller und erweiterter Temperaturbereich• Einschalt-Reset (POR)• Einschalt-Timer (PWRT) und Oszillator-Start-up Zeitgeber (OST)• Brown-out-Reset (BOR) mit Software-Steuerung Option• Erweiterter Low-Current-Watchdog-Timer (WDT) mit On-Chip-Oszillator (per Software wählbar, nominal 268 Sekunden mit vollem Vorteiler) mit Software-Freigabe• Multiplexed Master Clear mit Pull-up/Eingangs-Pin• Programmierbarer Code-Schutz• Flash/EEPROM-Zelle mit hoher Ausdauer:- 100.000 Schreibvorgänge Flash-Ausdauer- 1.000.000 Schreibvorgänge EEPROM-Ausdauer- Flash/Daten-EEPROM-Retention: > 40 Jahre• Programmspeicher Lesen/Schreiben während der Laufzeit• In-Circuit-Debugger (auf der Platine)Low-Power Eigenschaften:• Standby-Strom: – 50 nA @ 2,0V, typisch• Betriebsstrom:- 11µA @ 32 kHz, 2,0V, typisch- 220µA @ 4 MHz, 2,0V, typisch• Watchdog-Timer-Strom: – 1µA @ 2,0V, typischPeripherie-Merkmale:• 24/35 I/O-Pins mit individueller Richtungssteuerung:- Hochstromquelle/-senke für direkte LED-Ansteuerung- Interrupt-on-Change-Pin- Individuell programmierbare schwache Pull-ups- Ultra-Low-Power-Wake-up (ULPWU)• Analoges Komparatormodul mit:- Zwei analogen Komparatoren- Programmierbare On-Chip-Spannungsreferenz (CVREF) Modul (% von VDD)- Feste Spannungsreferenz (0,6V)- Komparator-Eingänge und -Ausgänge von außen zugänglich- SR-Latch-Modus- Externes Timer1-Gate (Zählerfreigabe)• A/D-Wandler: 10-Bit-Auflösung und 11/14 Kanäle• Timer0: 8-Bit-Timer/Counter mit 8-Bit programmierbarem Vorteiler• Erweiterter Timer1:- 16-Bit Timer/Zähler mit Vorteiler- Externer Gate-Eingangsmodus- Dedizierter stromsparender 32-kHz-Oszillator• Timer2: 8-Bit Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Nachteiler• Erweitertes Capture, Compare, PWM+ Modul:- 16-Bit Capture, max. Auflösung 12,5 ns- Compare, max. Auflösung 200 ns- 10-Bit-PWM mit 1, 2 oder 4 Ausgangskanälen, programmierbare “Totzeit“, max. 20 kHz- Steuerung des PWM-Ausgangs• Erfassen, Vergleichen, PWM-Modul:- 16-Bit Capture, max. Auflösung 12,5 ns- 16-Bit Compare, max. Auflösung 200 ns- 10-Bit-PWM, max. Frequenz 20 kHz• Erweitertes USART-Modul:- Unterstützt RS-485, RS-232 und LIN 2.0- Auto-Baud-Erkennung- Auto-Wake-Up bei Start-Bit• In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins• Master Synchronous Serial Port (MSSP) Modul unterstützt 3-Draht-SPI (alle 4 Modi) und I2C™ Master- und Slave-Modi mit I2C-Adressmaske
