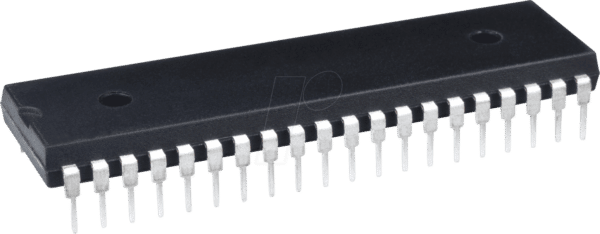

PIC 16F871-I/P – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, DIP-40

PIC16F870/87128/40-Pin, 8-Bit CMOS FLASH MikrocontrollerMikrocontroller-Kerneigenschaften:• Leistungsstarke RISC-CPU• Nur 35 Einzelwort-Befehle zu erlernen• Alle Ein-Zyklus-Befehle mit Ausnahme von Programmverzweigungen, die Zwei-Zyklus-Befehle sind• Arbeitsgeschwindigkeit: DC – 20 MHz Takteingang DC – 200 ns Befehlszyklus• 2K x 14 Worte FLASH-Programmspeicher- 128 x 8 Byte Datenspeicher (RAM)- 64 x 8 Byte EEPROM-Datenspeicher• Pinbelegung kompatibel zu den PIC16CXXX 28- und 40-poligen Bausteinen• Interrupt-Fähigkeit (bis zu 11 Quellen)• Acht Ebenen tiefer Hardware-Stack• Direkter, indirekter und relativer Adressierungsmodus• Einschalt-Reset (POR)• Einschalt-Timer (PWRT) und Oszillator-Start-up-Timer (OST)• Watchdog Timer (WDT) mit eigenem On-Chip-RC-Oszillator für zuverlässigen Betrieb• Programmierbarer Codeschutz• Stromsparender SLEEP-Modus• Wählbare Oszillator-Optionen• Stromsparende, schnelle CMOS-FLASH/EEPROM-Technologie• Vollständig statisches Design• In-Circuit Serial Programming (ICSP) über zwei Pins• Einzelne 5V In-Circuit Serial Programming-Fähigkeit• In-Circuit-Debugging über zwei Pins• Lese-/Schreibzugriff des Prozessors auf den Programmspeicher• Großer Betriebsspannungsbereich: 2,0 V bis 5,5 V• Hoher Sink/Source-Strom: 25 mA• Kommerzielle und industrielle Temperaturbereiche• Geringe Stromaufnahme:- < 1,6 mA typisch @ 5V, 4 MHz- 20 µA typisch @ 3V, 32 kHz- < 1 µA typisch Standby-StromPeripherie-Merkmale:• Timer0: 8-Bit Timer/Zähler mit 8-Bit Vorteiler• Timer1: 16-Bit Timer/Zähler mit Vorteiler, kann während SLEEP über externen Quarz/Takt inkrementiert werden Quarz/Takt• Timer2: 8-Bit Timer/Zähler mit 8-Bit Periode Register, Vorskalierer und Nachskalierer• Ein Erfassungs-, Vergleichs- und PWM-Modul- Capture ist 16-Bit, max. Auflösung ist 12,5 ns- Compare ist 16-Bit, max. Auflösung ist 200 ns- PWM max. Auflösung ist 10-Bit• 10-Bit-Multikanal-Analog-Digital-Wandler• Universeller synchroner asynchroner Empfänger Sender (USART/SCI) mit 9-Bit-Adresse Erkennung• Parallel Slave Port (PSP) 8-Bit breit, mit externer RD-, WR- und CS-Steuerung (nur 40/44-polig)• Brown-out-Erkennungsschaltung für Brown-out-Reset (BOR)
