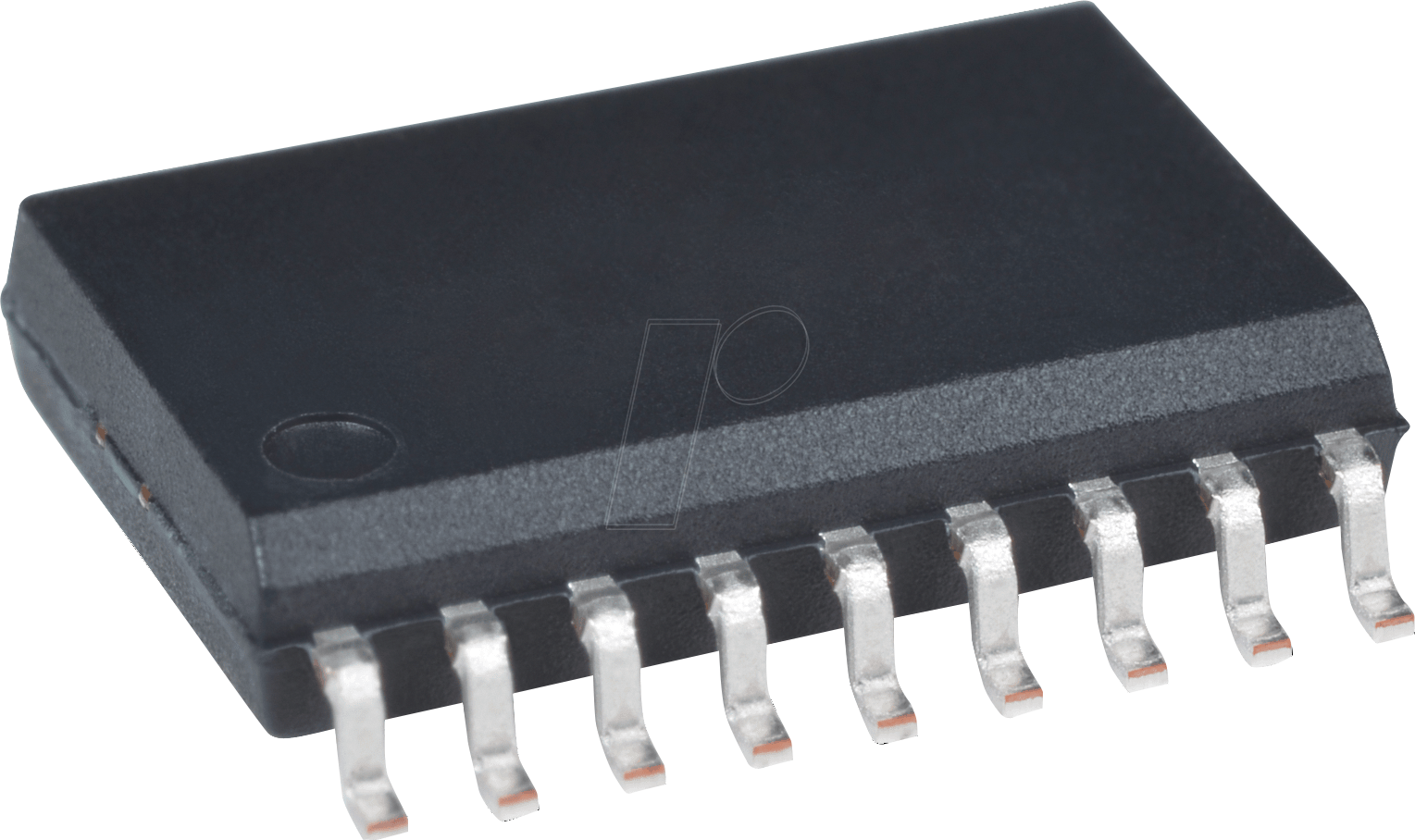

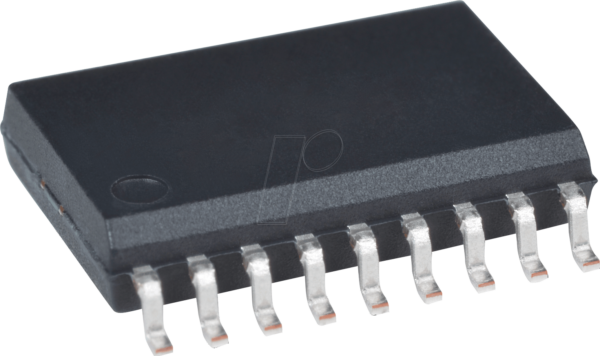

PIC 16F1827-I/SO – 8-Bit-PICmicro Mikrocontroller, 7 KB, 32 MHz, SO-18

18/20/28-Pin Flash-Mikrocontroller mit nanoWatt-XLP-TechnologieHochleistungs-RISC-CPU:• C-Compiler-optimierte Architektur• 256 Bytes Daten-EEPROM- Lineare Programmspeicheradressierung von bis zu 8 KByte- Bis zu 384 Byte lineare Datenspeicheradressierung- Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung- 16-stufiger tiefer Hardware-Stapel mit optionaler Überlauf-/Unterlauf-Rücksetzung- Direkter, indirekter und relativer Adressierungsmodus:- Zwei vollständige 16-Bit-File-Select-Register (FSRs)- FSRs können Programm- und Datenspeicher lesenFlexibler Oszillator-Aufbau:• Interner 32-MHz-Präzisionsoszillatorblock:- Werkskalibriert auf ± 1%, typisch- Über Software wählbarer Frequenzbereich von 31 kHz bis 32 MHz• Interner 31-kHz-Niederleistungs-Oszillator• Vier Quarzmodi bis zu 32 MHz• Drei externe Taktmodi bis zu 32 MHz• 4X-Phasenregelschleife (PLL)• Ausfallsicherer Uhrenmonitor: Ermöglicht ein sicheres Abschalten, wenn die Peripherie-Uhr stoppt (Fail-Safe Clock Monitor)• Start des Zwei-Geschwindigkeits-Oszillators• Referenz-Uhr-Modul: Programmierbare Taktausgangsfrequenz und TastverhältnisMikrocontroller-Merkmale• 1,8V-5,5V-Betrieb – PIC16F1826/27• 1,8V-3,6V-Betrieb – PIC16LF1826/27• Selbstprogrammierbar unter Software-Steuerung• Einschalt-Rückstellung (POR), Einschalt-Zeitgeber (PWRT) und Oszillator-Start-Zeitgeber (OST)• Programmierbarer Brown-out-Reset (BOR)• Erweiterter Watchdog-Timer (WDT): Programmierbarer Zeitraum von 1ms bis 268s• Schutz von programmierbarem Code• In-Circuit Serial Programming™ (ICSP™) über zwei Pins• In-Circuit-Debug (ICD) über zwei Pins• Verbesserte Niederspannungs-Programmierung• Energiesparender RuhemodusExtremes Low-Power-Management PIC16LF1826/27 mit nanoWatt XLP:• Betriebsstrom: 75 µA bei 1 MHz, 1,8V, typisch• Schlafmodus: 30 nA• Watchdog-Zeitschaltuhr: 500 nA• Zeitgeber1 Oszillator: 600 nA bei 32 kHzAnaloge Merkmale:• Analog-Digital-Wandler (ADC)-Modul:- 10-Bit-Auflösung, 12 Kanäle- Fähigkeit zur automatischen Erfassung- Konvertierung während des Schlafs möglich• Analog-Komparator-Modul:- Zwei Rail-to-Rail-Analogkomparatoren- Steuerung des Leistungsmodus- Software-kontrollierbare Hysterese• Spannungsreferenzmodul: – Festspannungs-Referenzmodul (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer ReferenzauswahlHöhepunkte der Peripherie:• 15 E/A-Pins und 1 Nur-Eingangs-Pin:- Hochstrom-Senke/Quelle 25 mA/25 mA- Programmierbare schwache Pull-ups- Programmierbare Interrupt-auf-Wechsel-Stifte• Timer0: 8-Bit-Timer/Zähler mit 8-Bit-Prescaler• Erweiterter Timer1:- 16-Bit-Timer/Zähler mit Vorteiler- Externer Gate-Eingangsmodus- Dedizierter 32-kHz-Oszillatortreiber mit geringer Leistung• Bis zu drei Timer2-Typen: 8-Bit Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Postskalierer• Bis zu zwei Capture, Compare, PWM (CCP)-Module• Bis zu zwei Erweiterte CCP (ECCP)-Module:- Software wählbare Zeitbasen- Automatische Abschaltung und automatischer Neustart- PWM-Steuerung• Bis zu zwei Master Synchronous Serial Port (MSSP) mit SPI und I2CTM mit:- 7-Bit-Adressmaskierung- SMBus/PMBusTM-Kompatibilität• Erweitertes Universal-Synchron-Asynchron-Empfänger-Transmitter-Modul (EUSART)• mTouch™ Abtastoszillator-Modul: Bis zu 12 Eingangskanäle• Datensignal-Modulator-Modul: Wählbare Modulator- und Trägerquellen• SR-Verriegelung:- Mehrere Set/Reset-Eingabeoptionen- Emuliert 555 Timer-Anwendungen
