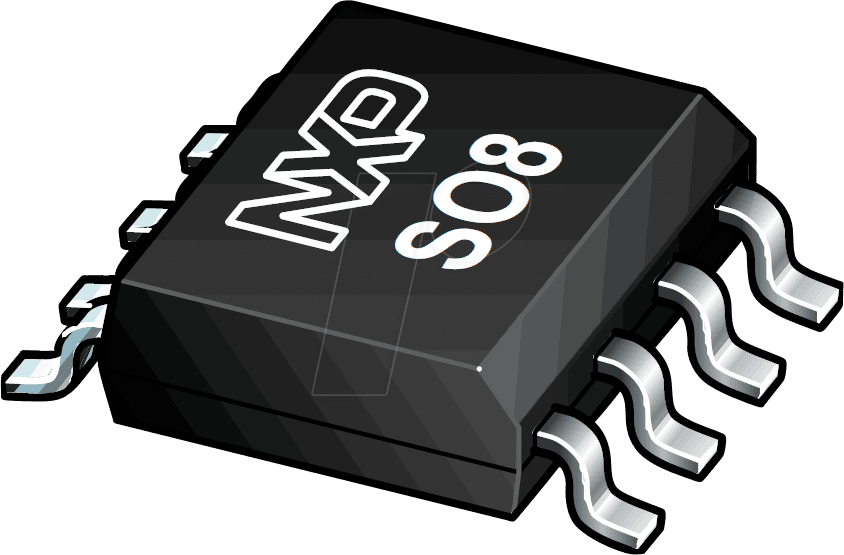

PCF8593T/1 – I2C-Low Power CMOS-Clock/Calender, SO-8

Der PCF8593 ist eine CMOS-Uhr- und Kalenderschaltung, die für einen geringen Stromverbrauch optimiert ist. Adressen und Daten werden seriell über den zweiadrigen, bidirektionalen I2C-Bus übertragen. Das eingebaute Wortadressenregister wird nach jedem geschriebenen oder gelesenen Datenbyte automatisch inkrementiert. Die eingebaute 32.768 kHz Oszillatorschaltung und die ersten 8 Bytes des RAM werden für die Takt-, Kalender- und Zählerfunktionen verwendet. Die nächsten 8 Bytes können als Alarmregister programmiert oder als freier RAM-Speicherplatz genutzt werden. • Betriebsspannung: 2,5 V bis 6,0 V• Taktbetriebsspannung 1,0 V bis 6,0 V bei 0 °C bis +70 °C• 8 Bytes freier RAM (wenn der Alarm nicht verwendet wird)• Datenspeicherungsspannung: 1,0 V bis 6,0 V• externer RESET-Eingang setzt nur die I2C-Schnittstelle zurück.• Betriebsstrom (bei fSCL = 0 Hz, 32 kHz Zeitbasis, VDD = 2,0 V): typisch 1 µA• Uhrfunktion mit Vierjahreskalender• Universaltimer mit Alarm- und Überlaufanzeige• 24 Stunden oder 12 Stunden Format• 32.768 kHz oder 50 Hz Zeitbasis• serieller Ein- und Ausgangsbus (I2C-Bus)• automatische Inkrementierung der Wortadresse• programmierbare Alarm-, Timer- und Unterbrechungsfunktion• platzsparendes SO8-Gehäuse verfügbar• Slave-Adressen: A3h zum Lesen, A2h zum Schreiben
