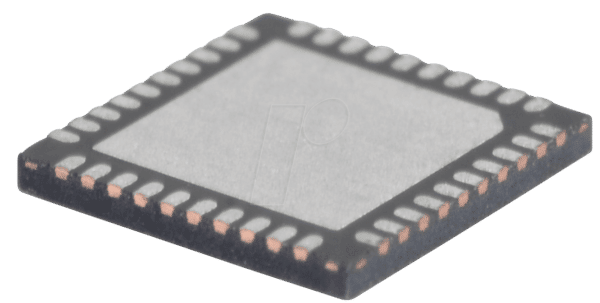

MSP430F2370TRHA – MSP430 Mikrocontroller, 16-bit, 1,8 V, 32 KB, 16MHz, VQFN-40

Beschreibung Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.Die MSP430F23x0-Serie ist ein Mikrocontroller mit extrem geringem Stromverbrauch, zwei integrierten 16-Bit-Timern, einer universellen seriellen Kommunikationsschnittstelle (USCI), einem vielseitigen analogen Komparator und 32 E / A-Pins. Funktionen • Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.• Ultra-Low-Stromverbrauch – Aktiver Modus: 270 µA bei 1 MHz, 2,2 V. – Standby-Modus: 0,7 µA – Aus-Modus (RAM-Aufbewahrung): 0,1 µA• Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs• 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit• Grundlegende Konfigurationen des Taktmoduls – Interne Frequenzen bis 16 MHz mit – Vier kalibrierte Frequenzen bis ± 1% – Interner Niederfrequenz-Oszillator mit sehr geringem Stromverbrauch (LF) – 32-kHz-Kristall – Hochfrequenzkristall (HF) bis 16 MHz – Resonator – Externe Digitaluhrquelle – Externer Widerstand• 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer_B mit drei Erfassungs- / Vergleichsregistern• On-Chip-Komparator für analoge Signalvergleichsfunktion oder• Slope-Analog-Digital-Wandlung (A / D)• Universelle serielle Kommunikationsschnittstelle – Verbesserter UART zur Unterstützung der automatischen Baudratenerkennung (LIN) – IrDA Encoder und Decoder – Synchrones SPI – I2C ™• Brownout-Detektor• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich,• Programmierbarer Codeschutz durch Sicherheitssicherung• Bootstrap Loader• On-Chip-Emulationsmodul
