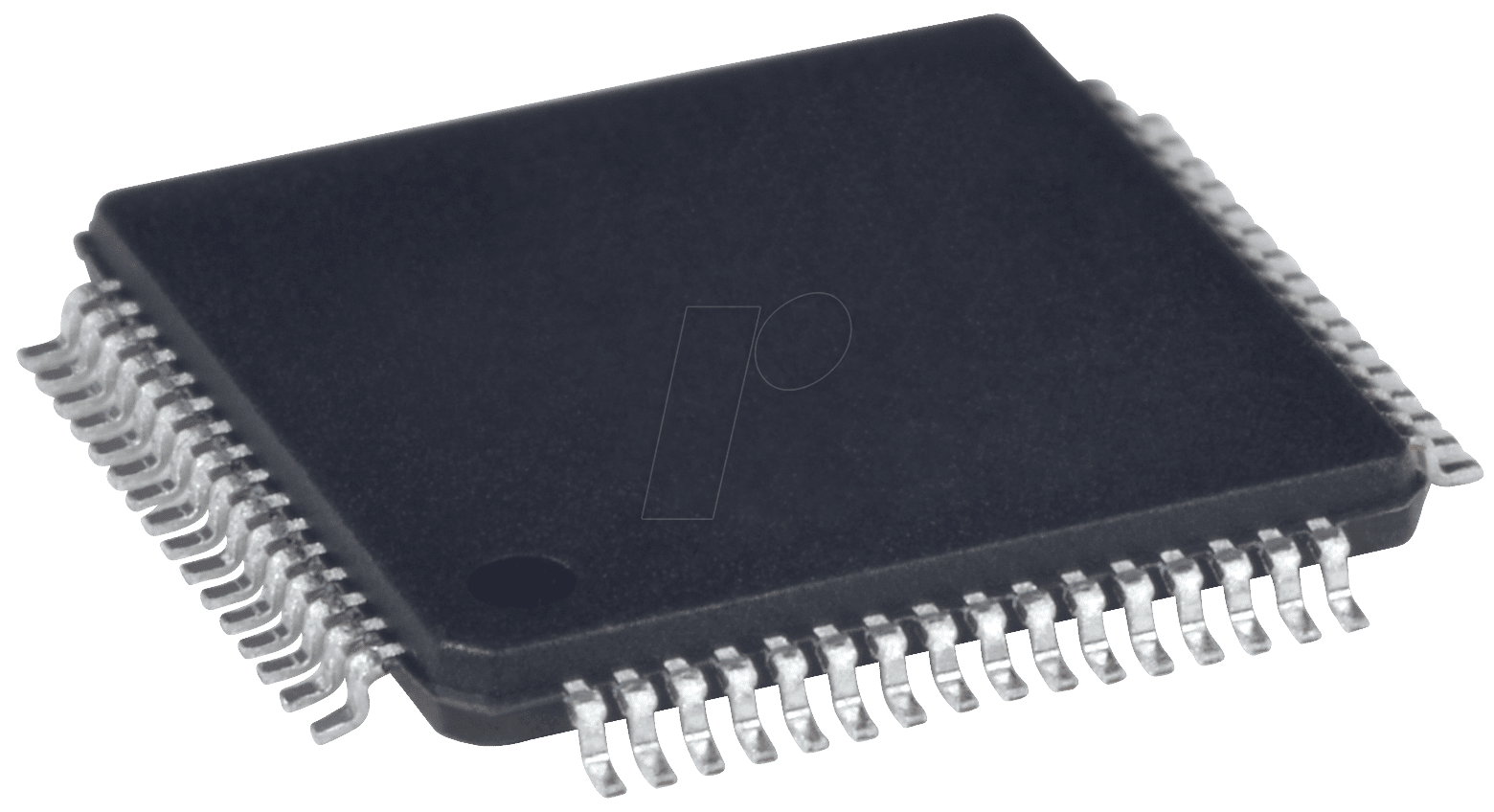

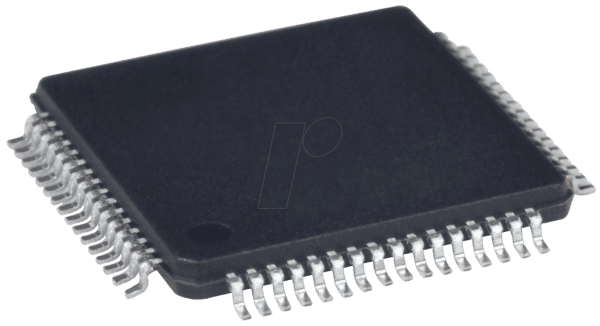

MSP430F235TPM – MSP430 Mikrocontroller, 16-bit, 1,8 V, 2 KB, 16MHz, LQFP-64

Beschreibung Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriesätzen für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der kalibrierte digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.Die Serien MSP430F23x, MSP430F24x (1) und MSP430F2410 sind Mikrocontrollerkonfigurationen mit zwei integrierten 16-Bit-Timern, einem schnellen 12-Bit-A / D-Wandler (nicht MSP430F24x1), einem Komparator und vier (zwei in MSP430F23x) universeller serieller Kommunikation Schnittstellenmodule (USCI) und bis zu 48 E / A-Pins. Die MSP430F24x1-Geräte sind mit den MSP430F24x-Geräten identisch, mit der Ausnahme, dass das ADC12-Modul nicht implementiert ist. Die MSP430F23x-Geräte sind mit den MSP430F24x-Geräten identisch, mit der Ausnahme, dass ein reduzierter Timer_B, ein USCI-Modul und weniger RAM integriert sind. Anwendungen Typische Anwendungen sind Sensorsysteme, industrielle Steuerungsanwendungen und Handmessgeräte. Funktionen • Niedriger Versorgungsspannungsbereich, 1,8 V bis 3,6 V.• Ultra-Low-Stromverbrauch – Aktiver Modus: 270 µA bei 1 MHz, 2,2 V. – Standby-Modus (VLO): 0,3 µA – Aus-Modus (RAM-Aufbewahrung): 0,1 µA• Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs• 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit• Grundlegende Konfigurationen des Taktmoduls: – Interne Frequenzen bis 16 MHz – Interner LF-Oszillator mit sehr geringem Stromverbrauch – 32-kHz-Kristall – Interne Frequenzen bis 16 MHz mit vier kalibrierten Frequenzen bis ± 1% – Resonator – Externe Digitaluhrquelle – Externer Widerstand• 12-Bit-Analog-Digital-Wandler (A / D) mit interner Referenz-, Sample-and-Hold- und Autoscan-Funktion• 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern• 16-Bit-Timer_B mit sieben Erfassungs- / Vergleichsschattenregistern• Vier Universal Serial Communication Interfaces (USCI) – USCI_A0 und USCI_A1 – Verbesserter UART zur Unterstützung der automatischen Baudratenerkennung – IrDA Encoder und Decoder – Synchrones SPI – USCI_B0 und USCI_B1 – I2C ™ – Synchrones SPI• On-Chip-Komparator• Versorgungsspannungsüberwachung / -monitor mit programmierbarer Pegelerkennung• Brownout-Detektor• Bootstrap Loader• Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich, programmierbarer Codeschutz durch Sicherheitssicherung
