MESSUMFORM HUT – Messumformer Temperatur, -10 … +70 °C

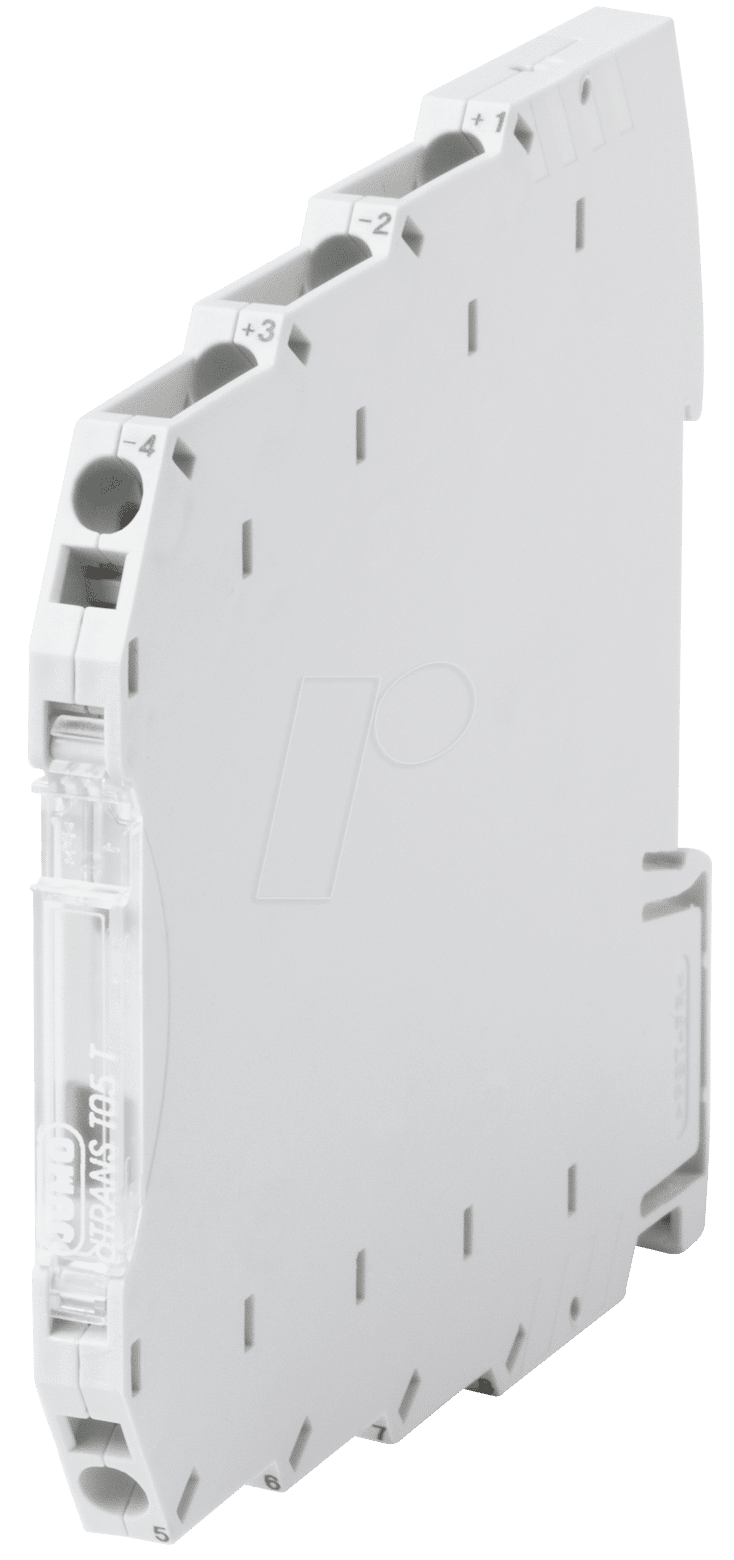

JUMO dTRANS T05 Programmierbarer Messumformer in Zweidrahttechnik- zur Montage auf HutschieneBeschreibungDie Messumformer erfassen die Temperatur mittels Widerstandsthermometer, Thermoelement, Widerstandspotentiometer/WFG oder Widerstand/Poti. Bei Einsatz eines Widerstand/Potis oder Widerstandsthermometers kann der eingangsseitige Sensoranschluss in Zwei, Drei- oder Vierleiterschaltung erfolgen. Spannungssignale im Bereich von -100 … +1100 mV können ebenfalls linear erfasst werden. Je nach Wahl des Messeingangs stehen die Linearisierungsvarianten linear, temperaturlinear sowie die Möglichkeit einer komfortabel konfigurierbaren kundenspezifischen Linearisierung zur Verfügung.Als Ausgangssignal liefert der Typ 707051 4 … 20 mA oder 0 … 10 V. Der Messeingang und das Ausgangssignal sind voneinander galvanisch getrennt. Bei dem Typ ist eine Reversion des Ausgangssignals möglich.Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers, Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer erfasste Min.-/Max.-Prozesswert, die Min.-/Max.-Betriebstemperatur ausgelesen und die Sensorverdrahtung online überprüft werden.Der Betriebszustand des Messumformers wird über eine zweifarbige Kontroll-LED (rot/grün) signalisiert. Im Störungsfreien Betrieb leuchtet diese grün. Tritt eine Störung auf, wie z.B. Fühlerbruch, wird dies mit einem Blinkcode angezeigt.Technische DatenTyp: dTRANS T05 T – Zweidraht-Messumformer zur Montage auf HutschieneElektrischer Anschluss: Schraubklemmen
