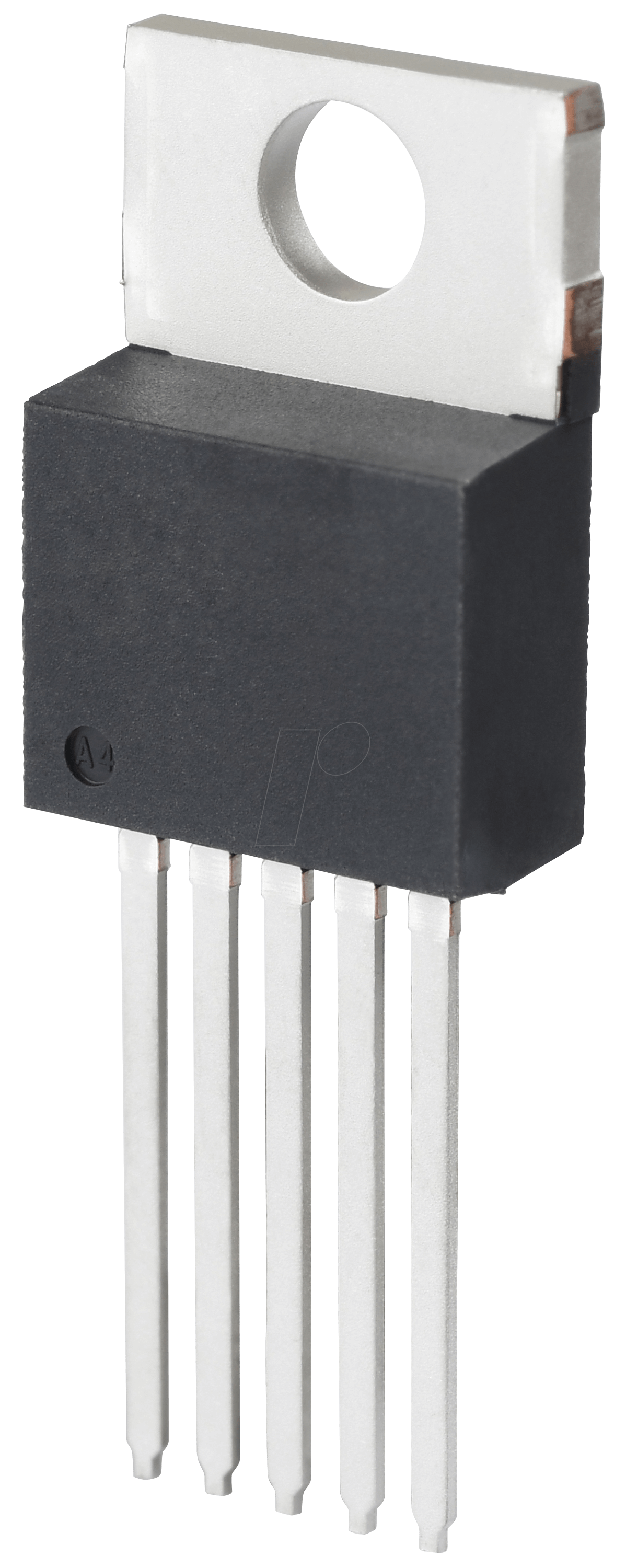

LT 1076 HVCT – Abwärts-Schaltregler, einst., 65 Vin, 2,5 … 50 Vout, 2 A, 100

Abwärts-SchaltreglerBeschreibungDer LT®1074 ist ein 5A (LT1076 ist für 2A ausgelegt) monolithischer bipolarer Schaltregler, der für den normalen Betrieb nur wenige externe Teile benötigt. Der Leistungsschalter, alle Oszillator- und Steuerschaltkreise sowie alle Strombegrenzungskomponenten sind auf dem Chip enthalten. Die Topologie ist eine klassische positive “Buck“-Konfiguration, aber mehrere Design-Innovationen ermöglichen es, diesen Baustein als Positiv-Negativ-Wandler, Negativ-Aufwärtswandler und als Sperrwandler zu verwenden. Der Schaltausgang ist so spezifiziert, dass er 40V unter Masse schwingt, so dass der LT1074 eine Anzapfungsdrossel im Abwärtsregler-Modus mit Ausgangsströmen bis zu 10A ansteuern kann. Der LT1074 verwendet in der Rückkopplungsschleife einen echten analogen Multiplizierer. Dadurch reagiert der Baustein nahezu verzögerungsfrei auf Schwankungen der Eingangsspannung und macht die Schleifenverstärkung unabhängig von der Eingangsspannung. Infolgedessen wird das dynamische Verhalten des Reglers im Vergleich zu früheren Designs erheblich verbessert. Durch die chipinterne Impuls-für-Impuls-Strombegrenzung ist der LT1074 bei Ausgangsüberlastungen oder Kurzschlüssen nahezu bust-sicher. Der Eingangsspannungsbereich als Abwärts/Abwärtswandler beträgt 8V bis 60V, aber eine Selbstboot-Funktion ermöglicht Eingangsspannungen von bis zu 5V in der Invertierungs- und Boost-Konfiguration. Der LT1074 ist in kostengünstigen TO-220- oder DD-Gehäusen mit einer auf 100kHz voreingestellten Frequenz und einer Strombegrenzung von 6,5A (LT1076 = 2,6A) erhältlich. Es ist auch ein 7-poliges TO-220-Gehäuse erhältlich, mit dem sich die Stromgrenze bis auf Null einstellen lässt. Darüber hinaus kann eine vollständige Abschaltung der Mikroleistung programmiert werden. Ein fester 5V-Ausgang, 2A-Version ist ebenfalls verfügbar. Siehe LT1076-5.Merkmale• 5A-Bordschalter (2 A LT1076)• Arbeitet mit bis zu 60V Eingang• 100kHz Schaltfrequenz• Stark verbessertes dynamisches Verhalten• Erhältlich in kostengünstigen 5- und 7-Leiter-Paketen• Nur 8,5mA Ruhestrom• Programmierbare Stromgrenze• Micropower-AbschaltmodusAnwendungen• Abwärtswandler mit einem Ausgangsspannungsbereich von 2,5V bis 50V• Abwärtswandler mit Anzapfung und Induktivität mit 10A Ausgang bei 5V• Positiv-zu-Negativ-Konverter• Negativ-Boost-Konverter• Buck-Konverter mit Mehrfachausgabe
