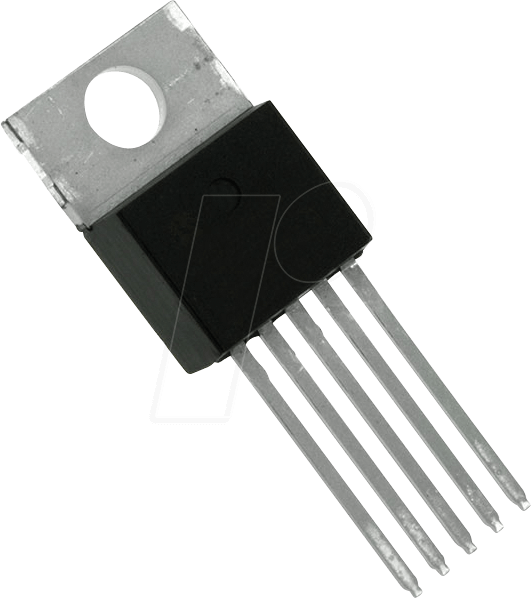

LM2576T-3.3G – 3-A Abwärts-Spannungsregler, fest, 4,75 – 40 V, 3,3 V, TO220-5

3,0 A, Abwärts-SchaltreglerBeschreibung:Bei den Reglern der Serie LM2576 handelt es sich um monolithisch integrierte Schaltungen, die sich ideal für den einfachen und bequemen Entwurf eines Abwärts-Schaltreglers (Buck-Wandler) eignen. Alle Schaltungen dieser Serie sind in der Lage, eine 3,0-A-Last mit ausgezeichneter Leitungs- und Lastregelung zu treiben. Diese Bausteine sind in festen Ausgangsspannungen von 3,3 V, 5,0 V, 12 V, 15 V und einer Version mit einstellbarem Ausgang erhältlich. Diese Regler wurden so konzipiert, dass die Anzahl der externen Komponenten minimiert wird, um das Stromversorgungsdesign zu vereinfachen. Standardserien von Induktivitäten, die für den Einsatz mit dem LM2576 optimiert sind, werden von mehreren verschiedenen Induktivitätenherstellern angeboten. Da es sich bei dem Wandler LM2576 um ein Schaltnetzteil handelt, ist sein Wirkungsgrad im Vergleich zu gängigen Linearreglern mit drei Anschlüssen deutlich höher, insbesondere bei höheren Eingangsspannungen. In vielen Fällen ist die Verlustleistung so gering, dass kein Kühlkörper erforderlich ist oder seine Größe drastisch reduziert werden konnte. Eine Standardserie von Induktivitäten, die für die Verwendung mit dem LM2576 optimiert sind, ist von verschiedenen Herstellern erhältlich. Diese Eigenschaft vereinfacht das Design von Schaltnetzteilen erheblich. Die Merkmale des LM2576 umfassen eine garantierte Toleranz von ±4% auf die Ausgangsspannung innerhalb der spezifizierten Eingangsspannungen und Ausgangslastbedingungen sowie ±10% auf die Oszillatorfrequenz (±2% über 0°C bis 125°C). Eine externe Abschaltung mit 80 A (typisch) Standby-Strom ist inbegriffen. Der Ausgangsschalter enthält eine zyklusweise Strombegrenzung sowie eine thermische Abschaltung für einen vollständigen Schutz unter Fehlerbedingungen.Merkmale• 3,3 V, 5,0 V, 12 V, 15 V und einstellbare Ausgangsversionen• Einstellbarer Ausgangsspannungsbereich der Version, 1,23 bis 37 V ±4%Maximale Überleitungs- und Lastbedingungen• Garantiert 3,0 A Ausgangsstrom• Weiter Eingangsspannungsbereich• Benötigt nur 4 externe Komponenten• Interner 52-kHz-Festfrequenz-Oszillator• TTL-Abschaltfähigkeit, stromsparender Standby-Modus• Hohe Effizienz• Verwendet leicht erhältliche Standard-Induktivitäten• Schutz bei thermischer Abschaltung und StrombegrenzungAnwendungen:• Einfacher hocheffizienter Step-Down(Buck)-Regler• Effizienter Vorregler für Linearregler• On-Card-Schalt-Regulatoren• Positiv-Negativ-Umwandler (Buck-Boost)• Negative Aufwärtswandler• Stromversorgung für Batterieladegeräte
