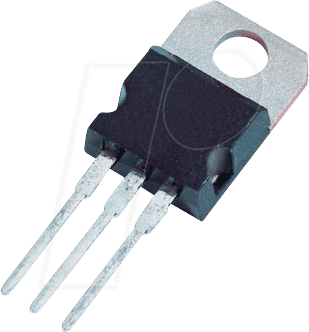

LM 2937 ET3,3 – LDO-Spannungsregler, 0,5 A , 3,3 V, TO-220

500-mA, 26-V, Hoch-PSRR, Low-Dropout-Spannungsregler BeschreibungDer LM2937 ist ein positiver Spannungsregler, der einen Laststrom von bis zu 500 mA liefern kann. Die Verwendung eines PNP-Leistungstransistors sorgt für eine niedrige Dropout-Spannungscharakteristik. Bei einem Laststrom von 500 mA beträgt die minimale Eingangs-/Ausgangs-Spannungsdifferenz, die erforderlich ist, damit der Ausgang in Regelung bleibt, typischerweise 0,5 V (1 V garantierte Maximalspannung über den gesamten Betriebstemperaturbereich). Eine spezielle Schaltung wurde eingebaut, um den Ruhestrom bei einem vollen 500-mA-Laststrom auf typisch nur 10 mA zu minimieren, wenn die Eingangs-/Ausgangsspannungsdifferenz größer als 3 V ist.Der LM2937 benötigt für die Stabilität einen Ausgangs-Bypass-Kondensator. Wie bei den meisten Low-Dropout-Reglern bleibt der ESR dieses Kondensators ein kritischer Designparameter, aber der LM2937 enthält eine spezielle Kompensationsschaltung, die die ESR-Anforderungen lockert. Der Baustein ist stabil für alle ESR-Werte unter 3 O. Dies ermöglicht die Verwendung von Chip-Kondensatoren mit niedrigem ESR-Wert.Der LM2937 eignet sich ideal für Anwendungen im Automobilbereich und schützt sich selbst und alle Lastschaltkreise vor verkehrten Batterieanschlüssen, Zwei-Batterie-Sprüngen und Lastabwurf-Transienten von bis zu 60 V/-50 V. Vertraute Reglerfunktionen wie Kurzschluss- und thermischer Abschaltschutz sind ebenfalls integriert.Merkmale:• Vollständig spezifiziert für den Betrieb über -40°C bis 125°C• Ausgangsstrom bei Überschreitung von 500 mA• Auf 5% Toleranz getrimmte Ausgabe unter allen Betriebsbedingungen• Typische Dropout-Spannung von 0,5 V bei vollem Nennlaststrom• Großer Ausgangskondensator ESR-Bereich, bis zu 3 O• Interner Kurzschluss- und thermischer Überlastschutz• Verpolungsschutz der Batterie• 60-V-Eingangstransientenschutz• Schutz vor Spiegelbild-EinfügungApplikationen:• Automobilindustrie• Industrielle Steuerung• Point-of-Load-Regelung
