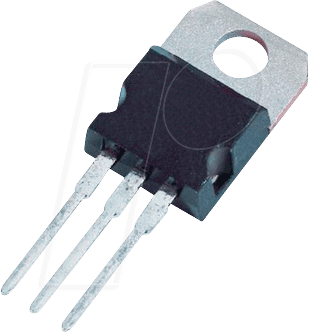

LD1086V-DG – Low Dropout-Regler, einstellbar, 2,85 … 30 V, 1,5 A, TO-220

LD1086V, 1,5 A Low-Drop positiver Spannungsregler einstellbarBeschreibungDer LD1086 ist ein Low-Drop-Spannungsregler, der bis zu 1,5 A Ausgangsstrom liefern kann. Der Dropout wird bei maximal 1,2 V bei maximalem Ausgangsstrom garantiert und sinkt bei geringerer Last. Der LD1086 ist Pin-zu-Pin-kompatibel mit älteren einstellbaren 3-Klemmen-Reglern, hat aber eine bessere Leistung in Bezug auf Abfall und Ausgangstoleranz. Im Gegensatz zu PNP-Reglern, bei denen ein Teil des Ausgangsstroms als Ruhestrom verschwendet wird, fließt beim LD1086 der Ruhestrom in die Last, was den Wirkungsgrad erhöht. Für die Stabilität wird nur ein 10 µF (Minimum) Kondensator benötigt. Der Baustein ist in einem TO-220-, D²PAK-, D²PAK/A-, DPAK- oder DFN8-Gehäuse (4×4) erhältlich. Durch die On-Chip-Trimmung erreicht der Regler eine sehr enge Ausgangsspannungstoleranz; innerhalb ± 1% bei 25 °C. Der LD1086 ist als Automotive Grade für einstellbare Ausgangsspannungen in den Gehäusen TO-220 und DPAK erhältlich. Die statistischen PAT-, SYL- und SBL-Tests wurden durchgeführt, und die Bausteine sind gemäß der AEC-Q100-Spezifikation für den Automotive-Markt im Temperaturbereich von – 40 °C bis 125 °C qualifiziert.Merkmale• Typischer Dropout 1,3 V (bei 1,5 A)• Dreipolig einstellbar • Automotive-Qualität (einstellbare VOUT nur in TO-220- und DPAK-Gehäusen)• Ausgangsstrom garantiert bis zu 1,5 A• Ausgangstoleranz: ± 1% bei 25 °C und ± 2% im vollen Temperaturbereich• Interne Leistungs- und Temperaturbegrenzung• Großer Betriebstemperaturbereich – 40 °C bis +125 °C• Gehäuse verfügbar: TO-220, D²PAK, D²PAK/A, DPAK und DFN8 (4×4)• Pinout-Kompatibilität mit einstellbaren Standard-Spannungsreglern
