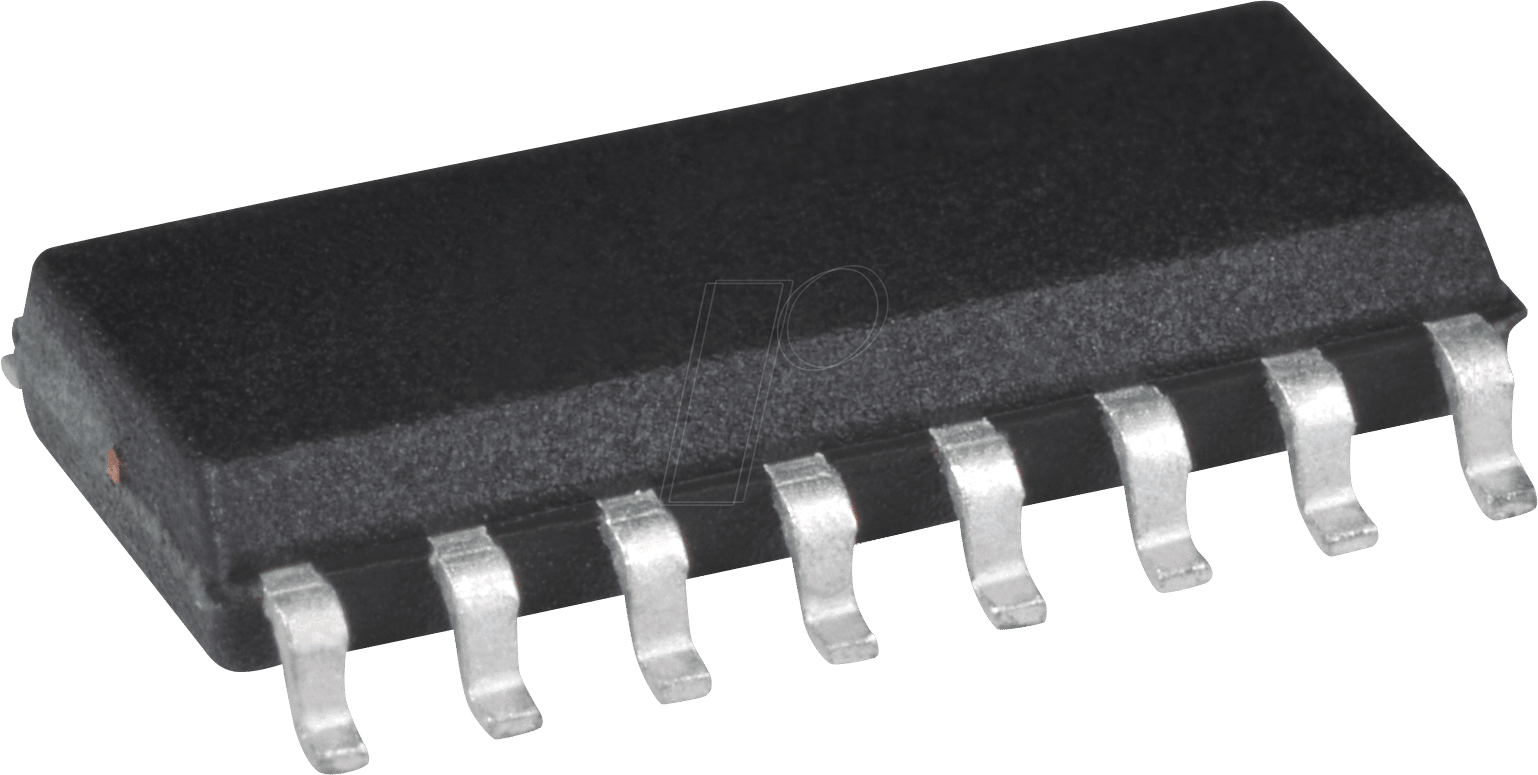

HV96001-E/D7X – LED-Controller, Linear- + PWM-Dimmen, Vsup 8 … 60 V, SO-16

Sekundärseitiger, flickerfreier LED-Controller mit Mikro-Interface, erweiterter PWM und analogem DimmenBeschreibung:Der LED-Treiber HV96001 zielt auf Offline-Beleuchtungsanwendungen, die eine breite Dimmfähigkeit erfordern. Der Baustein kann sowohl linear dimmen als auch PWM dimmen, wobei das PWM-Dimmen ein flickerfreies Dimmen bis zu 0,01% und darunter ermöglicht. Der HV96001 ist speziell an LED-Treiberdesigns angepasst, die einen großen Bereich der LEDLastspannung. Das Gerät passt die Ausgangsspannung der AC/DC-Wandlerstufe an, um eine hohe Wandlungseffizienz über einen weiten Bereich der LED-Lastspannung zu gewährleisten. Außerdem wird die LED-Stromamplitude präzise gesteuert, wodurch eine gleichbleibende Farbtemperatur erhalten bleibt. Die Anpassungsfähigkeit des Bausteins an den weiten Bereich des PWM-Dimmens ermöglicht eine stabile Steuerung der LED-Stromwellenform für PWM-Dimm-Pulsbreiten bis zu 150 ns und darunter. Der Treiber-IC HV96001 stellt die Ausgangsspannung des Sperrwandlers so ein, dass der Hochsetzsteller (BC) mit einer kleinen Differenz zwischen der Eingangs- und der Ausgangsspannung des Hochsetzstellers arbeitet, die auch als Headroom-Spannung bezeichnet wird. Der Betrieb des Hochsetzstellers mit einer kleinen Headroom-Spannung, oder, mehr oder weniger äquivalent, der Betrieb mit einem kleinen Spannungsübersetzungsverhältnis, ermöglicht es dem Hochsetzsteller, physikalisch klein zu sein und mit einem höheren Wirkungsgrad zu arbeiten. Der HV96001 enthält zwei Rückkopplungsregler, den Flyback-Regler zur Steuerung der Flyback-Ausgangsspannung und den Boost-Regler zur Steuerung der LED-Stromamplitude. Eine Optokoppler-Treiberschaltung treibt den Optokoppler an, der seinerseits ein Steuersignal zur Ansteuerung des Steuereingangs des Sperrwandlers liefert.Merkmale• Großer Eingangsspannungsbereich: 8V bis 60V• Lineares (analoges) Dimmen:- Mit weitem Bereich der Amplitudensteuerung des LED-Stroms• Pulsweitenmodulation (PWM) (digital) Dimmen:- Dimmt bis zu 0,01% und niedriger- Mit PWM-Pulsbreite kleiner als 150 ns- PWM-Dimmfrequenz bis zu 20 kHz• Flyback-Wandler:- Mit automatischer Anpassung der Ausgangsspannung für Aufrechterhaltung eines hohen Systemwirkungsgrades• Aufwärtswandler:- Mit einer Ausgangsspannungswelligkeit von nahezu Null für einen rippelfreien LED-Strom- 100 Hz/120 Hz-Welligkeitsunterdrückung- 200 kHz feste Schaltfrequenz- SEPIC-Topologie-kompatibel• VDD-Regler:- 60V Eingangsspannung/5V Ausgangsspannung- 10 mA Antrieb zur Versorgung externer Lasten• Fehlerbehebung mit Auto-Retry-Verzögerung über Timing-Kondensator eingestellt• Unterspannungs-Erkennung von:- VDD-Spannung- Versorgungsspannung (Flyback-Ausgangsspannung)• Überspannung Erkennung von:- LED-Lastspannung (Boost-Ausgangsspannung)• Überstrom Erkennung von:- Lastschalterstrom• Stuck-at-Zero Erkennung von:- DIM-Eingangssignal• Kurzschlussschutz des Ausgangs mit Auto-Retry-VerzögerungAnwendungen• Offline-LED-Beleuchtungsanwendungen mit großem Bereich für PWM-Dimmen und lineares Dimmen.
