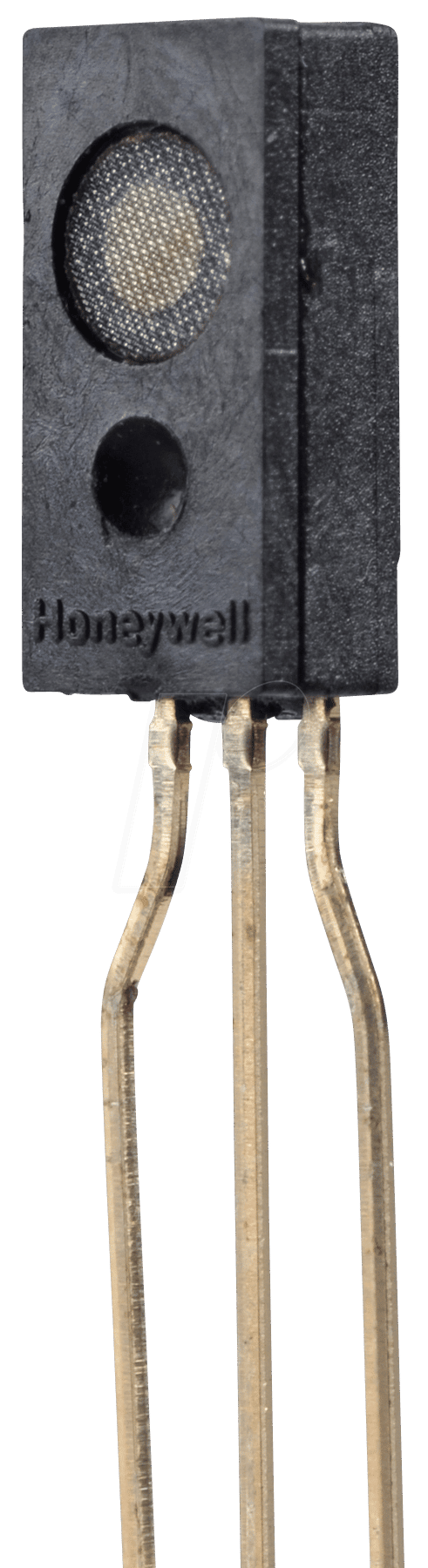

HIH 4021-001 – Feuchtesensor, analog, Filter, SIP

Die Feuchte-Sensoren der HIH-40104020/4021-Serie wurden insbesondere für Benutzer großer Stückzahlen von Originalhersteller-Baugruppen entwickelt. Direkteingabe am Controller oder anderen Geräten erfolgt durch die nahezu lineare Spannungsausgangsleistung des Sensors. Mit einem typischen Stromverbrauch von lediglich 200 µA eignet sich die HIH-4010/4020/4021-Serie häufig ideal für batteriebetriebene Systeme mit einem geringen Stromverbrauch. Die nahtlose Sensor-Austauschbarkeit verringert oder vermeidet Kosten von Kalibrierungen durch den Originalhersteller. Es sind auch individuelle Sensorkalibrierungsdaten verfügbar. Die HIH-4010/4020/4021-Serie liefert eine Messung der relativen Feuchte auf Instrumentenniveau zu wettbewerbsfähigen Preisen in einem lötbaren SIP (einzelnes Inline-Gehäuse). Der HIH-4010 ist ein nicht umhüllter, integrierter Feuchte-Sensor, der HIH-4020 ist ein umhüllter, integrierter Feuchte-Sensor und der HIH-4021 ist ein umhüllter, kondensatresistenter Feuchte-Sensor mit integriertem Schaltkreis. Alle drei Modelle sind in zwei verschiedenen Anschlussdrahtabständen erhältlich. Der Feuchte-Sensor ist ein per Laser abgeglichenes, kapazitives Messelement aus Duroplast auf Polymerbasis mit integrierter On-Chip-Signalkonditionierung. Der mehrschichtige Aufbau des Messelements bietet einen Schutz vor den meisten Anwendungsrisiken wie Kondensation, Staub, Schmutz, Ölen und häufigen Umgebungschemikalien. Beide Produkte sind in zwei verschiedenen Anschlussdrahtabständen sowie mit oder ohne Kalibrierungs- und Datenausdrucken erhältlich.• Kunststoffvergussgehäuse aus Duroplast• Nahezu linearer Spannungsausgang gegenüber % RH• Lasergetrimmte Austauschbarkeit• Erhöhte Genauigkeit, kurze Ansprechzeit• Kurze Ansprechzeit• Stabile Leistungsfähigkeit mit geringer Abweichung• Chemisch resistentTechnische Daten:Pakettyp: 2,54 mm Anschlussraster SIPBetriebstemperatur: -40 … 85 °CFeuchtigkeitsbereich während des Betriebs: 0 … 100 % RHAustauschbarkeit: 0 … 59 % RH ±5 % RH, 60 … 100 % RH ±8 % RHHysterese: ±3 % RHAnsprechzeit: 5 s 1/e in sich langsam bewegender LuftWiederholbarkeit: ±0,5 % RHAusregelzeit: 70 ms max.Versorgungsspannung: 5,0 V DC typ.Versorgungsstrom: 500 µALangfristige Stabilität: ±1,2 % relative Feuchte für fünf Jahre; ±0,25 % relative Luftfeuchte pro JahrStabilität bei 50 % relative Feuchte: ±0,5 % RHAusgangssignal: AnalogspannungVerdeckte Geräte: JaFeuchtigkeits-/Staubfilter: JaKombinierter Feuchtigkeits- und Temperatursensor: NeinKalibrierung und Datenausdruck: Nein
