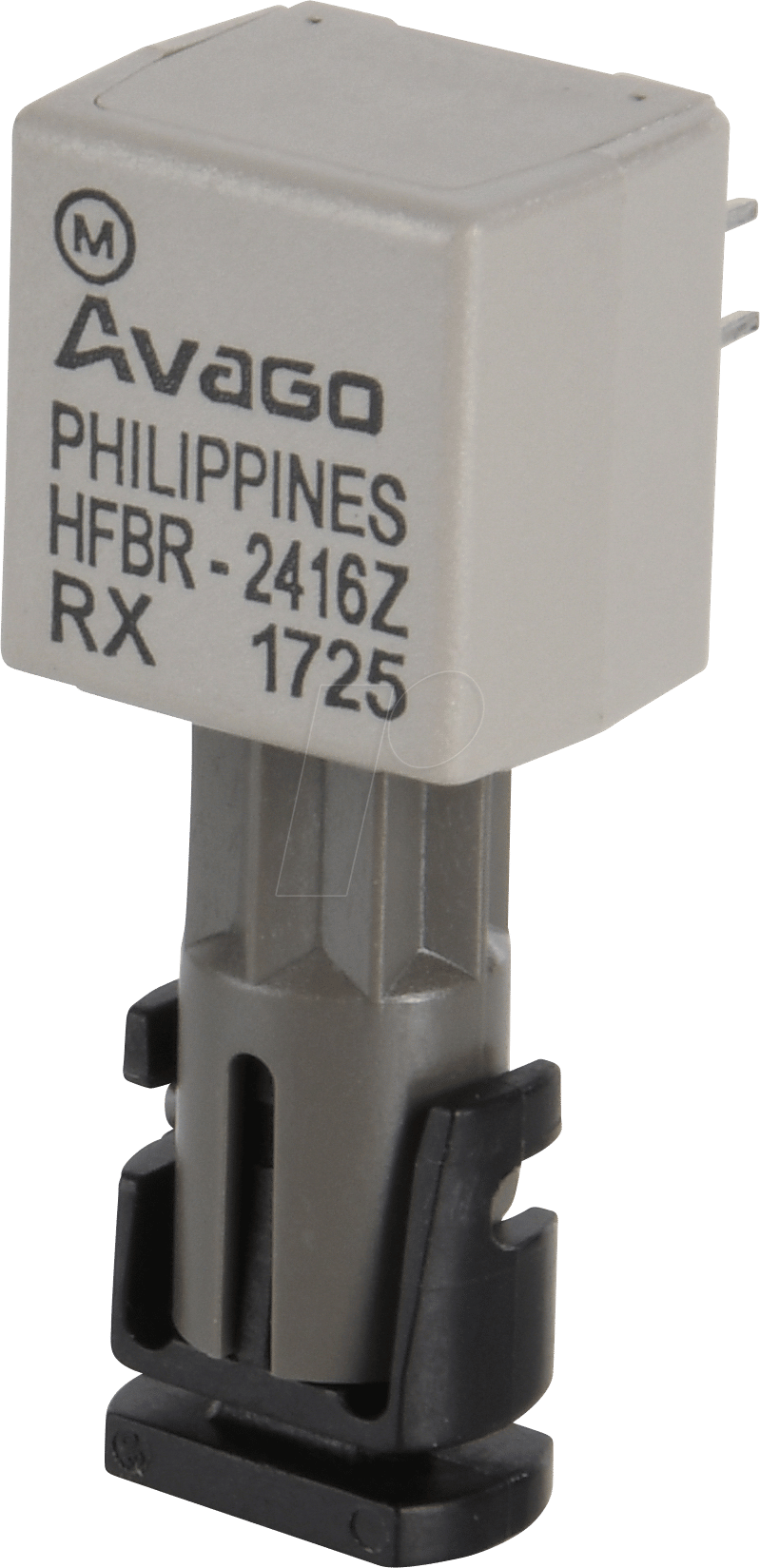

HFBR2416Z – LWL-Empfangs-Modul, 820nm, 160 MBd, ST-Anschluss, Miniatur-Link

HFBR-24x6Z Kostengünstiger 125-MHz-EmpfängerKostengünstige 820-nm-Miniatur-Link-Glasfaserkomponenten mit FC-PortsBeschreibungDer faseroptische Empfänger HFBR-24x6Z ist für den Betrieb mit der Broadcom Ltd. HFBR-14xxZ-Glasfasersender und 50/125 µm, 62,5/125 µm, 100/140 µm und 200 µm Glasfaserkabel mit Kunststoffummantelung (Plastic-Clad Silica, PCS). Die konsistente Einkopplung in den Empfänger wird durch das optische Linsensystem gewährleistet. Das Ansprechverhalten ist bei Kerndurchmessern von 100 µm oder weniger nicht von der Fasergröße abhängig. Der Empfängerausgang ist ein analoges Signal, das es ermöglicht, die Folgeschaltung für eine Vielzahl von Entfernungs-/Datenratenanforderungen zu optimieren. Kostengünstige externe Komponenten können verwendet werden, um den Analogausgang in logikkompatible Signalpegel für verschiedene Datenformate und Datenraten bis zu 175 MBaud umzuwandeln. Dieser Abstands-/Datenraten-Kompromiss führt zu einem erhöhten optischen Leistungsbudget bei niedrigeren Datenraten, das für zusätzliche Abstände oder Spleiße verwendet werden kann. Der HFBR-24x6Z-Empfänger enthält eine PIN-Fotodiode und einen integrierten rauscharmen Transimpedanz-Vorverstärker-Schaltkreis. Der HFBR-24x6Z empfängt ein optisches Signal und wandelt es in eine analoge Spannung um. Der Ausgang ist ein gepufferter Emitterfolger. Da die Signalamplitude des HFBR-24x6Z-Empfängers viel größer ist als die einer einfachen PIN-Fotodiode, ist er weniger anfällig für EMI, insbesondere bei hohen Signalraten. Für sehr verrauschte Umgebungen wird die Option mit leitendem oder metallischem Anschluss empfohlen. Ein Empfänger-Dynamikbereich von 23 dB über der Temperatur ist erreichbar, wobei eine Bitfehlerrate (BER) von 10-9 angenommen wird. Der Frequenzgang beträgt typischerweise DC bis 125 MHz. Obwohl der HFBR-24x6Z ein analoger Empfänger ist, ist er mit digitalen Systemen kompatibel. Ein 10O Widerstand muss zwischen Pin 6 und der Stromversorgung angeschlossen werden, und ein 100 nF Keramik-Bypasskondensator muss zwischen der Stromversorgung und Masse angeschlossen werden. Darüber hinaus sollte Pin 6 gefiltert werden, um den Empfänger vor verrauschten Host-Systemen zu schützen. Merkmale• RoHS-konform• Kostengünstige Sender und Empfänger• Wahl zwischen ST-, SMA-, SC- oder FC-Ports• 820-nm-Wellenlängen-Technologie• Signalraten bis zu 160 MBaud• Verbindungsdistanzen bis zu mehreren Kilometern• Kompatibel mit 50/125 µm, 62,5/125 µm, 100/140 µm und 200 µm kunststoffummantelter Silica (PCS) Fiber• Wiederholbare ST-Verbindungen innerhalb von 0,2 dB typisch• Einzigartiges optisches Port-Design für effiziente Kopplung• Pick and Place und wellenlötbar• Keine Hardware zur Platinenmontage erforderlich• Großer Betriebstemperaturbereich -40°C bis +85°CAnwendungen• 100BASE-SX Fast Ethernet auf 850 nm• Medien-/Faser-Konvertierung, Switches, Router, Hubs und NICs auf 100BASE-SX• Lokale Netzwerke• Computer-zu-Peripherie-Verbindungen und Computermonitor-Verbindungen• Digitale Querverbindungen• Zentrale Vermittlungsstelle/PBX-Verbindungen• Video-Links• Modems und Multiplexer• Geeignet für Tempest-Systeme• Links zu Industriesteuerungen
