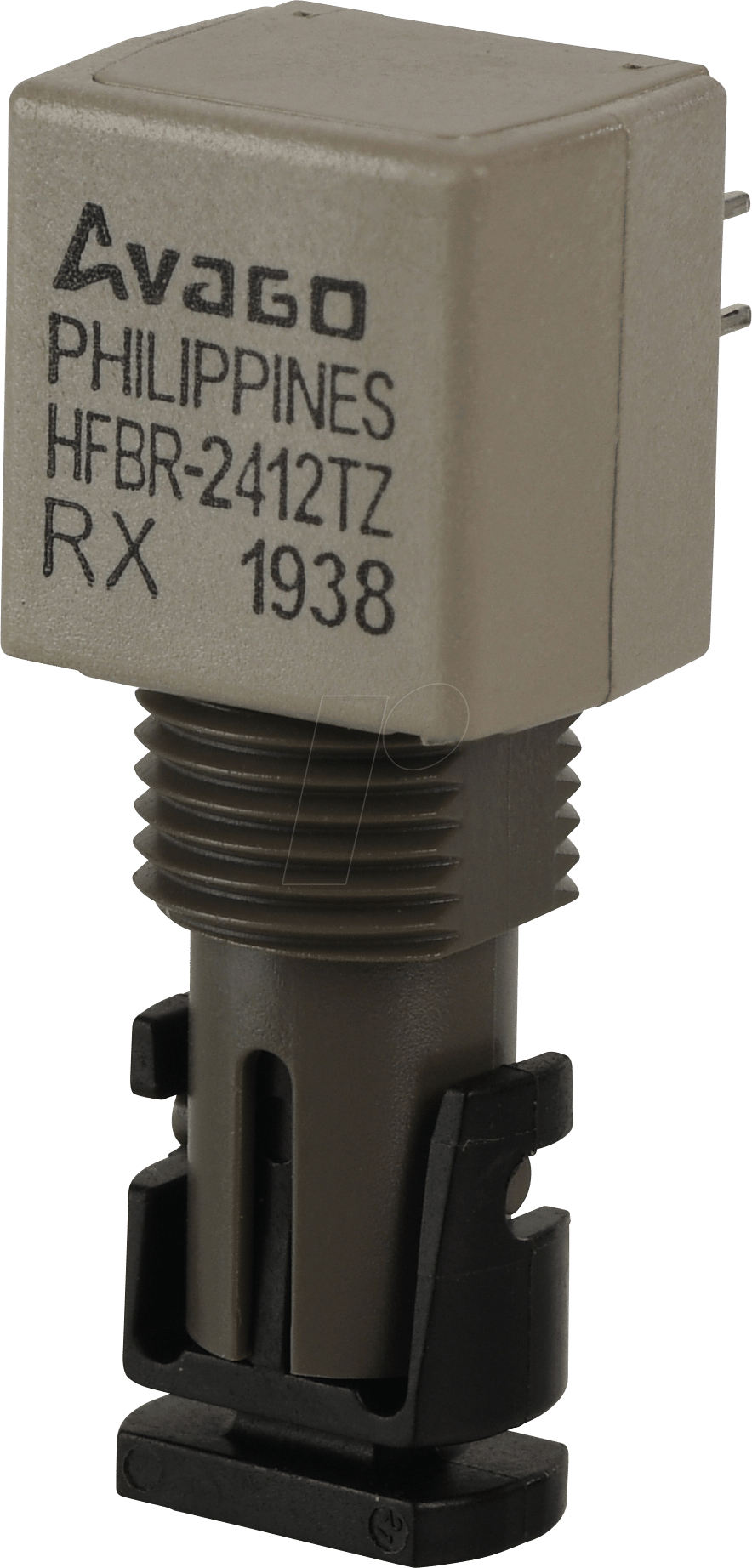

HFBR2412TZ – LWL-Empfangs-Modul, 820nm, 5 MBd, ST- Gewinde, Miniatur-Link

Serien HFBR-14xxZ und HFBR-24xxZKostengünstige 820-nm-Miniatur-Link-Glasfaserkomponenten mit ST-, SMA-, SC- und FC-AnschlüssenBeschreibungDer faseroptische Empfänger HFBR-24x2Z ist für den Betrieb mit der Broadcom Ltd. HFBR-14xxZ Glasfaser-Sender und den Glasfaserkabeln 50/125 µm, 62,5/125 µm, 100/140 µm und 200 µm Plastic-Clad Silica (PCS) zu betreiben. Die konsistente Einkopplung in den Empfänger wird durch das optische Linsensystem gewährleistet. Das Ansprechverhalten variiert nicht mit der Fasergröße = 0,100 µm. Der Empfänger HFBR-24x2Z enthält einen integrierten Foto-IC mit einem Fotodetektor und einem Gleichstromverstärker, der einen Schottky-Ausgangstransistor mit offenem Kollektor ansteuert. Der HFBR-24x2Z ist für den direkten Anschluss an gängige Logikfamilien ausgelegt. Da kein interner Pull-up-Widerstand vorhanden ist, kann der Open-Collector-Ausgang mit Logikfamilien wie CMOS verwendet werden, die Spannungsausschläge viel höher als VCC erfordern. Sowohl der Open-Collector-Datenausgang Pin 6 als auch VCC Pin 2 sind auf die Com-Pins 3 und 7 bezogen. Der Datenausgang ermöglicht Busing-, Stroboskop- und verdrahtete ODER-Schaltungskonfigurationen. Der Sender ist für den Betrieb an einer einzigen +5V-Versorgung ausgelegt. Es ist unbedingt erforderlich, dass ein Überbrückungskondensator (100 nF Keramik) von Pin 2 (VCC) an Pin 3 (gemeinsame Schaltung) des Empfängers angeschlossen wird.Merkmale• RoHS-konform• Kostengünstige Sender und Empfänger• Wahl zwischen ST-, SMA-, SC- oder FC-Ports• 820-nm-Wellenlängen-Technologie• Signalraten bis zu 160 MBaud• Verbindungsdistanzen bis zu mehreren Kilometern• Kompatibel mit 50/125 µm, 62,5/125 µm, 100/140 µm und 200 µm kunststoffummantelter Silica (PCS) Fiber • Wiederholbare ST-Verbindungen innerhalb von 0,2 dB typisch• Einzigartiges optisches Port-Design für effiziente Kopplung• Pick and Place und wellenlötbar• Keine Hardware zur Platinenmontage erforderlich• Großer Betriebstemperaturbereich -40°C bis +85°CApplikationen>• 100BASE-SX Fast Ethernet auf 850 nm• Medien-/Faser-Konvertierung, Switches, Router, Hubs und NICs auf 100BASE-SX• Lokale Netzwerke• Computer-zu-Peripherie-Verbindungen und Computermonitor-Verbindungen• Digitale Querverbindungen• Zentrale Vermittlungsstelle/PBX-Verbindungen• Video-Links• Modems und Multiplexer• Geeignet für Tempest-Systeme• Links zu Industriesteuerungen
