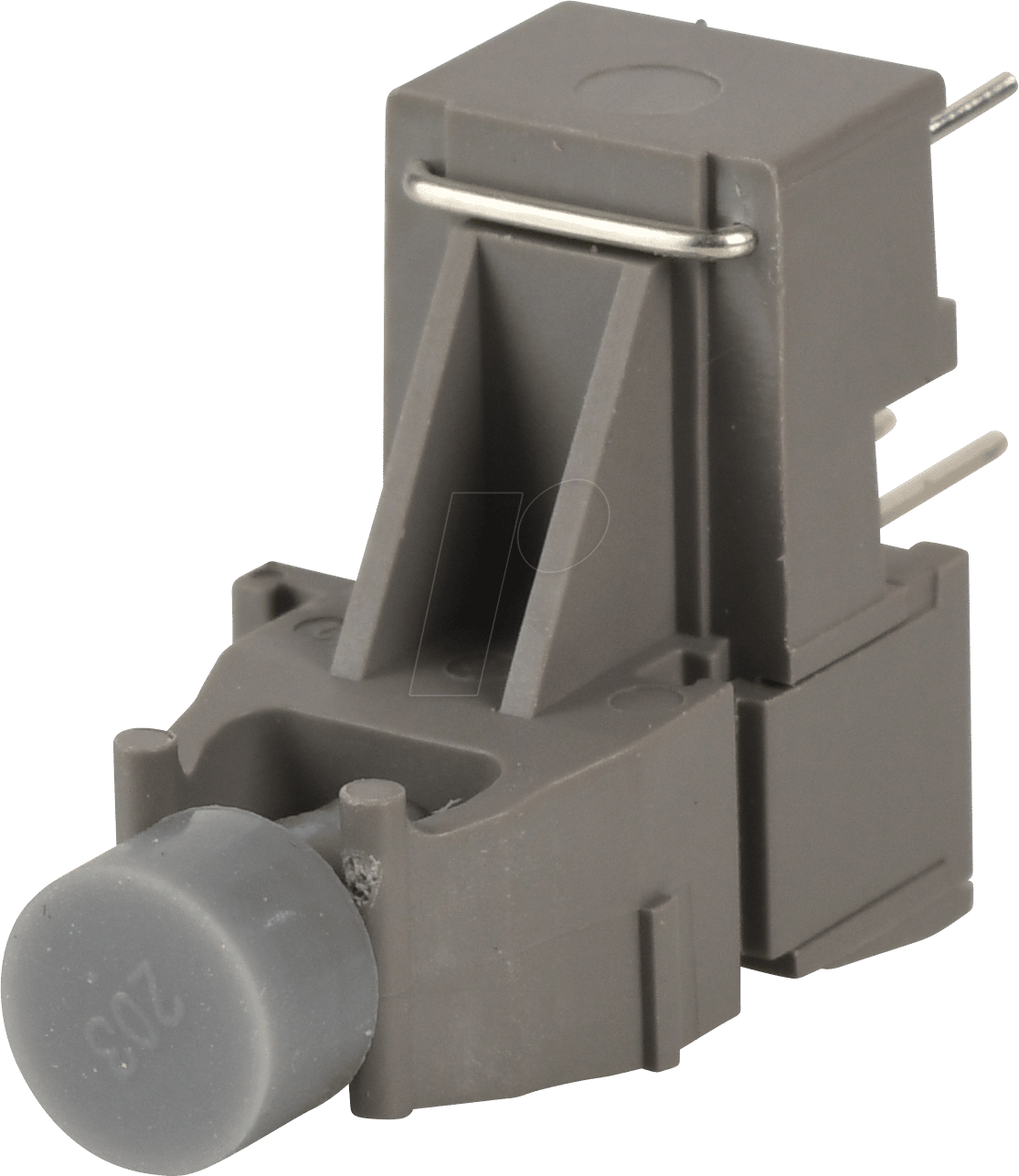

HFBR1537Z – LWL-Sende-Modul, 600nm, 125 MBd, vertikal, Versatile-Link

HFBR-15X7Z Sender HFBR-25X6Z Empfänger 125-Megabaud-Versatile LinkBeschreibungDer 125 MBd Versatile Link (Serie HFBR-0507Z) ist die kostengünstigste faseroptische Lösung für die Übertragung von 125 MBd Daten über 100 Meter. Die Datenverbindung besteht aus einem 650-nm-LED-Sender, HFBR-15X7Z, und einem PIN/Vorverstärker-Empfänger, HFBR-25X6Z. Diese können mit kostengünstigen Kunststoff- oder Silika-Fasern verwendet werden. Eine Kunststofffaser mit einem Durchmesser von einem mm bietet die kostengünstigste Lösung für Entfernungen unter 25 Metern. Die geringere Dämpfung von Silika-Fasern ermöglicht die Datenübertragung über größere Entfernungen bei geringen Kostenunterschieden. Diese Komponenten können für Hochgeschwindigkeits-Datenverbindungen ohne die bei Kupferdrahtlösungen üblichen Probleme und zu wettbewerbsfähigen Kosten eingesetzt werden. Der HFBR-15X7Z-Transmitter ist eine Hochleistungs-LED mit 650 nm in einem kostengünstigen Kunststoffgehäuse, das für eine effiziente Leistungseinkopplung in eine Kunststoff-Lichtleitfaser mit 1 mm Durchmesser und 200 µm Hard Clad Silica (HCS®)-Faser ausgelegt ist. Mit der empfohlenen Ansteuerschaltung arbeitet die LED bei Geschwindigkeiten von 1-125 MBd. Der HFBR-25X6Z ist ein analoger Empfänger mit hoher Bandbreite, der eine PIN-Fotodiode und einen internen Transimpedanzverstärker enthält. Mit der empfohlenen Anwendungsschaltung für 125 MBd-Betrieb ist die Leistung der kompletten Datenverbindung für 0-25 Meter mit Kunststofffaser und 0-100 Meter mit 200 µm HCS®-Faser spezifiziert. Eine Vielzahl anderer Digitalisierungsschaltungen kann mit der Serie HFBR-0507Z kombiniert werden, um Leistung und Kosten bei höheren und niedrigeren Datenraten zu optimieren.Merkmale• RoHS-konform• Datenübertragung mit Signalraten von 1 bis 125 MBd über Entfernungen von 100 Metern• Kompatibel mit kostengünstigen, leicht abzuschließenden Kunststofflichtwellenleitern und mit Quarzglasfasern mit großem Kern• Hochspannungs-Isolation• Sender- und Empfänger-Anwendungsschaltkreise und empfohlene Platinenlayouts verfügbar• Verriegelungsfunktion für Einkanal- oder Duplex-Verbindungen in einer vertikalen oder horizontalen MontagekonfigurationApplikationen>• Intra-System-Verbindungen: Brett-zu-Brett, Rack-zu-Rack• Telekommunikations-Vermittlungssysteme• Computer-zu-Peripherie-Datenverbindungen, PC-Bus-Erweiterung• Industrielle Steuerung• Proprietäre LANs• Digitalisiertes Video• Medizinische Instrumente• Reduzierung der Blitz- und Spannungstransientenanfälligkeit
