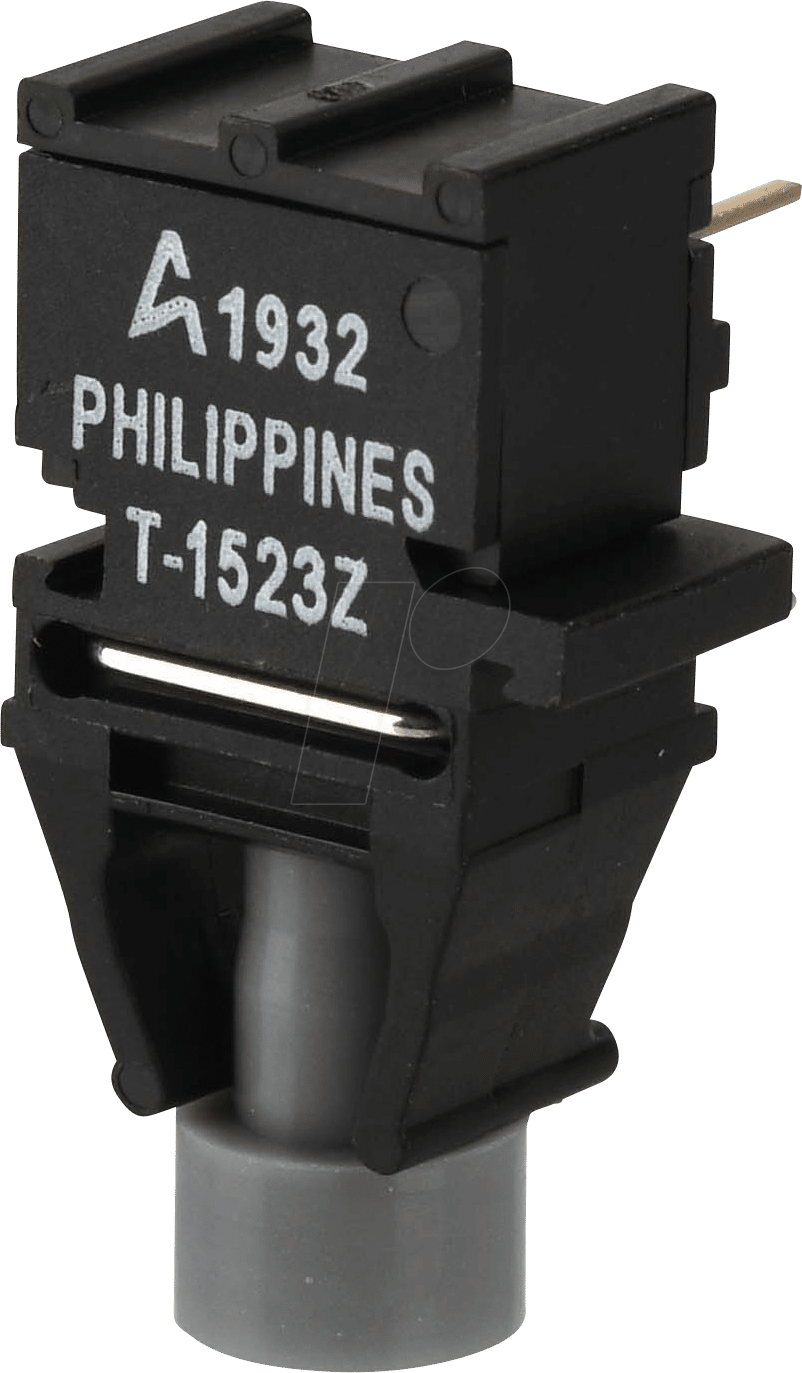

HFBR1523Z – LWL-Sende-Modul, 600nm, 40 kBd, horizontal, ExtDistance-Versatil

Serie HFBR-x5xxZ, die vielseitige Faseroptik-VerbindungBeschreibungDie Versatile Link-Serie ist eine komplette Familie von Glasfaserverbindungskomponenten für Anwendungen, die eine kostengünstige Lösung erfordern. Die Serie HFBR-0500Z umfasst Sender, Empfänger, Steckverbinder und Kabel, die für ein einfaches Design spezifiziert sind. Diese Serie von Komponenten ist ideal für die Lösung von Problemen mit Spannungsisolation/Isolierung, EMI/ RFI-Immunität oder Datensicherheit. Das Design der optischen Verbindung wird durch die logikkompatiblen Empfänger und die vollständigen Spezifikationen für jede Komponente vereinfacht. Die wichtigsten optischen und elektrischen Parameter der mit der HFBR-0500Z-Familie konfigurierten Links sind von 0° bis 70°C voll garantiert. Eine große Vielfalt an Gehäusekonfigurationen und Steckverbindern bietet dem Konstrukteur zahlreiche mechanische Lösungen, um den Anforderungen der Anwendung gerecht zu werden. Die Sender- und Empfängerkomponenten wurden für den Einsatz in hochvolumigen/kostengünstigen Montageprozessen wie Auto-Insertion und Wellenlöten entwickelt. Die Sender enthalten eine 660 nm-LED. Die Empfänger enthalten einen monolithischen, gleichstromgekoppelten, digitalen IC-Empfänger mit Schottky-Ausgangstransistor mit offenem Kollektor. Ein interner Pullup-Widerstand ist zur Verwendung in den Empfängern HFBR-25X1Z/ 2Z/4Z verfügbar. Eine Abschirmung wurde in den Empfänger-IC integriert, um eine zusätzliche, örtlich begrenzte Störfestigkeit zu gewährleisten. Die interne Optik wurde für die Verwendung mit einer Kunststoff-Lichtleitfaser mit 1 mm Durchmesser optimiert. Die vielseitigen Link-Spezifikationen berücksichtigen alle Steckverbinder-Schnittstellenverluste. Daher werden optische Berechnungen für übliche Link-Anwendungen vereinfacht.Merkmale• RoHS-konform• Kostengünstige faseroptische Komponenten• Erweiterte digitale Verbindungen: dc-5 MBd• Verbindungen über größere Entfernungen bis zu 120 m bei 40 kBd• Schwachstromverbindung: 6 mA Spitze Versorgungsstrom• Horizontale und vertikale Montage• Verriegelungsfunktion• Hohe Störfestigkeit• Einfache Verbindung: simplex, Duplex- und verriegelnde Steckverbinder• Schwer entflammbar• Die Sender enthalten einen 660 nm rote LED für gute Sichtbarkeit• Kompatibel mit Standard-TTL-SchaltkreisenApplikationen>• Reduzierung von Blitz/Spannung transiente Anfälligkeit• Ansteuerung der Motorsteuerung• Datenkommunikation und lokale Bereichsnetzwerke• Elektromagnetische Verträglichkeit (EMV) für regulierte Systeme: FCC, VDE, CSA usw.• Sturmsichere Datenverarbeitung Ausrüstung• Isolierung in Test und Messung Instrumente• Fehlerfreie Signalisierung für industrielle und Fertigungsanlagen• Automobil-Kommunikation und Steuerungs-Netzwerke• Lärmimmunkommunikation in Audio- und Videogeräte
