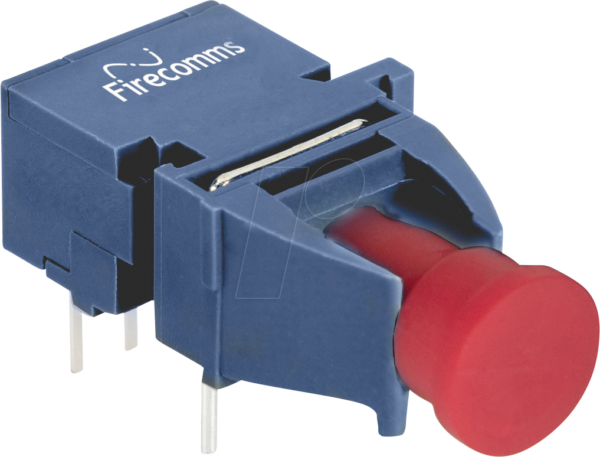

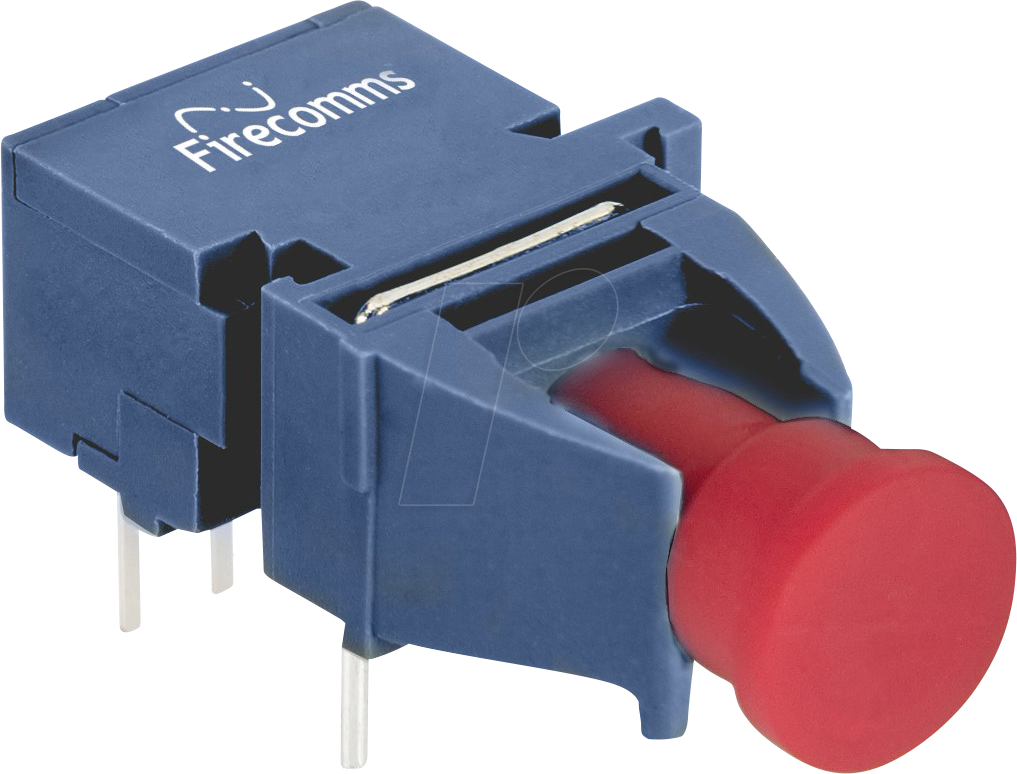

FR01DHDR – LWL-Empfangs-Modul, 1 MBd, horizontal

Der Firecomms FR01DxDR RedLink®-Empfänger basiert auf einer voll integrierten Fotodiode mit TIA, Begrenzungsverstärker und einem MOSFET-Open-Drain-Ausgang, der das Schalten von Spannungen im Bereich von 3 bis 20 V (z. B. 3,3, 5, 12, 15 V) ermöglicht. Das Bauteil enthält auch einen optionalen 1 kO Pull-up-Widerstand RL. Der RedLink®-Empfängerstecker ist in einem nicht leitenden Kunststoffgehäuse verbaut. Die Gehäuse sind mit dem Versatile-Link-Glasfaserstecker kompatibel und für die Verwendung von Kunststoff-Lichtwellenleitern (POF) optimiert.Der Empfänger arbeitet über den industriellen Temperaturbereich von -40 °C bis +85 °C und unterstützt viele industrielle Anwendungen, bei denen eine zuverlässige Steuerung und Kontrolle in elektrisch rauen Umgebungen erforderlich ist.Er wird typischerweise bei niedrigen Schaltgeschwindigkeiten eingesetzt, wenn 12-V- und 15-V-Leistungselektronik mit kHz-Geschwindigkeiten geschaltet werden, kann aber bei Bedarf auch mit bis zu 1 MBd betrieben werden.MOSFET-Ausgangsstufe, die normalerweise zum direkten Schalten von 12-V- und 15-V-Thyristor-Gate-Geräten verwendet wirdOptimiert für Datenraten von DC bis 1 MBdindustrieller Temperaturbereich -40 °C bis +85 °Cflammhemmende (UL 94 V-0) Steckergehäusevoll integrierte Fotodiode, TIA und Begrenzungsverstärker in einem einzigen IC5 V TTL/CMOS-kompatible E/A zur Vereinfachung des Designsintegrierter 1 k? Pull-up-Widerstand gegen VCC (RL)geringe Impulsbreitenverzerrunghorizontale, vertikale und um 30° gekippte Optionenkompatibel mit Versatile Link Kabeln und Steckern
