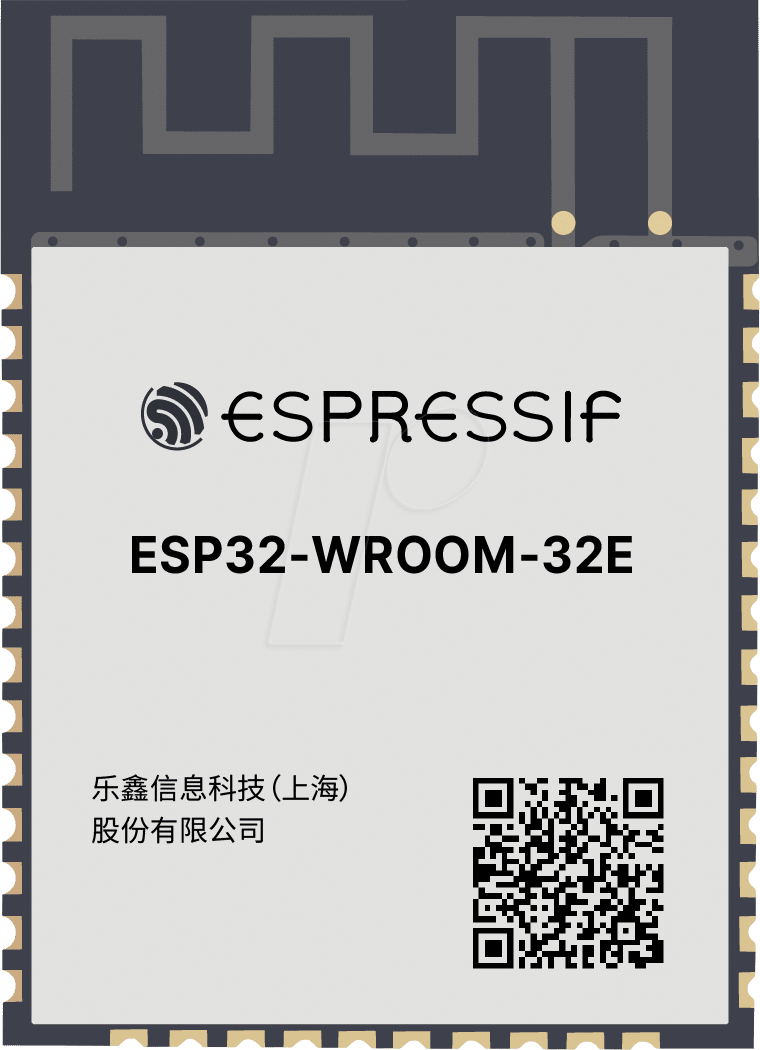

ESP32WROOM32E – WIFI-SMD-Modul, ESP32-D0WD-V3, 4 MB SPI, 3,3 V, 18 x 25,5 x 3,1

ESP32WROOM32E & ESP32WROOM32UEESP32-WROOM-32E(M113EH3200PH3Q0)SMD-Modul ESP32-D0WD-V3, ESP32 ECO V3, 4 MB SPI-Flash, PCB-interne Onboard-AntenneAbmessungen: (18,00 ± 0,10) x (25,50 ± 0,10) x (3,10 ± 0,10)Merkmale:MCU• ESP32-D0WD-V3 embedded, Xtensa® Dual-Core 32-bit LX6 Mikroprozessor, bis zu 240 MHz• 448 KB ROM für Booten und Kernfunktionen• 520 KB SRAM für Daten und Befehle• 16 KB SRAM in der RTCWiFi• 802.11b/g/n• Bitrate: 802.11n bis zu 150 Mbit/s• A-MPDU- und A-MSDU-Aggregation• 0,4 µs Guard-Intervall-Unterstützung• Mittenfrequenzbereich des Betriebskanals: 2412 ~ 2484 MHzBluetooth®• Bluetooth V4.2 BR/EDR und Bluetooth LE Spezifikation• Klasse-1-, Klasse-2- und Klasse-3-Sender• AFH• CVSD und SBCHardware• Schnittstellen: SD-Karte, UART, SPI, SDIO, I2C, LED-PWM, Motor-PWM, I2S, IR, Impulszähler, GPIO, kapazitiver Tastsensor, ADC, DAC, Two-Wire Automotive Interface (TWAI®, kompatibel mit ISO11898-1)• 40 MHz Quarzoszillator• 4 MB SPI-Flash• Betriebsspannung/Stromversorgung: 3.0 ~ 3.6 V• Betriebstemperaturbereich: -40 ~ 85 °CZertifizierung• Bluetooth-Zertifizierung: BQB• RF-Zertifizierung: FCC/CE-RED/SRRC• Grüne Zertifizierung: REACH/RoHSBeschreibung:ESP32-WROOM-32E und ESP32-WROOM-32UE sind zwei leistungsstarke, generische WiFi+BT+BLE MCU-Module, die auf eine Vielzahl von Anwendungen abzielen, von Low-Power-Sensornetzwerken bis hin zu den anspruchsvollsten Aufgaben, wie z.B. Sprachkodierung, Musik-Streaming und MP3-Dekodierung. ESP32-WROOM-32E wird mit einer PCB-Antenne geliefert, ESP32-WROOM-32UE mit einer IPEX-Antenne. Beide verfügen über einen 4 MB großen externen SPI-Flash. Das Herzstück des Moduls ist der ESP32-D0WD-V3 Chip*. Der eingebettete Chip ist so konzipiert, dass er skalierbar und anpassungsfähig ist. Es gibt zwei CPU-Kerne, die individuell gesteuert werden können, und die CPU-Taktfrequenz ist von 80 MHz bis 240 MHz einstellbar. Der Chip verfügt auch über einen stromsparenden Co-Prozessor, der anstelle der CPU verwendet werden kann, um Strom zu sparen und Aufgaben auszuführen, die nicht viel Rechenleistung benötigen, wie z.B. die Überwachung von Peripheriegeräten. ESP32 integriert eine Vielzahl von Peripheriegeräten, wie z.B. kapazitive Touch-Sensoren, Hall-Sensoren, SD-Karten-Interface, Ethernet, High-Speed SPI, UART, I²S und I²C. Die Integration von Bluetooth®, Bluetooth LE und Wi-Fi stellt sicher, dass eine breite Palette von Anwendungen anvisiert werden kann und das Modul vielseitig einsetzbar ist: Die Verwendung von Wi-Fi ermöglicht eine große physikalische Reichweite und eine direkte Verbindung zum Internet über einen Wi-Fi-Router, während die Verwendung von Bluetooth eine bequeme Verbindung zum Telefon oder das Aussenden von Low Energy Beacons zur Erkennung des Benutzers ermöglicht. Der Ruhestrom des ESP32-Chips beträgt weniger als 5 µA, wodurch er sich für batteriebetriebene und tragbare Elektronikanwendungen eignet. Das Modul unterstützt eine Datenrate von bis zu 150 Mbps und 20 dBm Ausgangsleistung an der Antenne, um eine möglichst große physikalische Reichweite zu gewährleisten. Damit bietet das Modul branchenführende Spezifikationen und die beste Leistung für elektronische Integration, Reichweite, Stromverbrauch und Konnektivität. Das für ESP32 gewählte Betriebssystem ist freeRTOS mit LwIP; TLS 1.2 mit Hardwarebeschleunigung ist ebenfalls eingebaut. Ein sicheres (verschlüsseltes) Over-the-Air (OTA)-Upgrade wird ebenfalls unterstützt, so dass Anwender ihre Produkte auch nach der Freigabe mit minimalem Aufwand und Kosten aufrüsten können.
