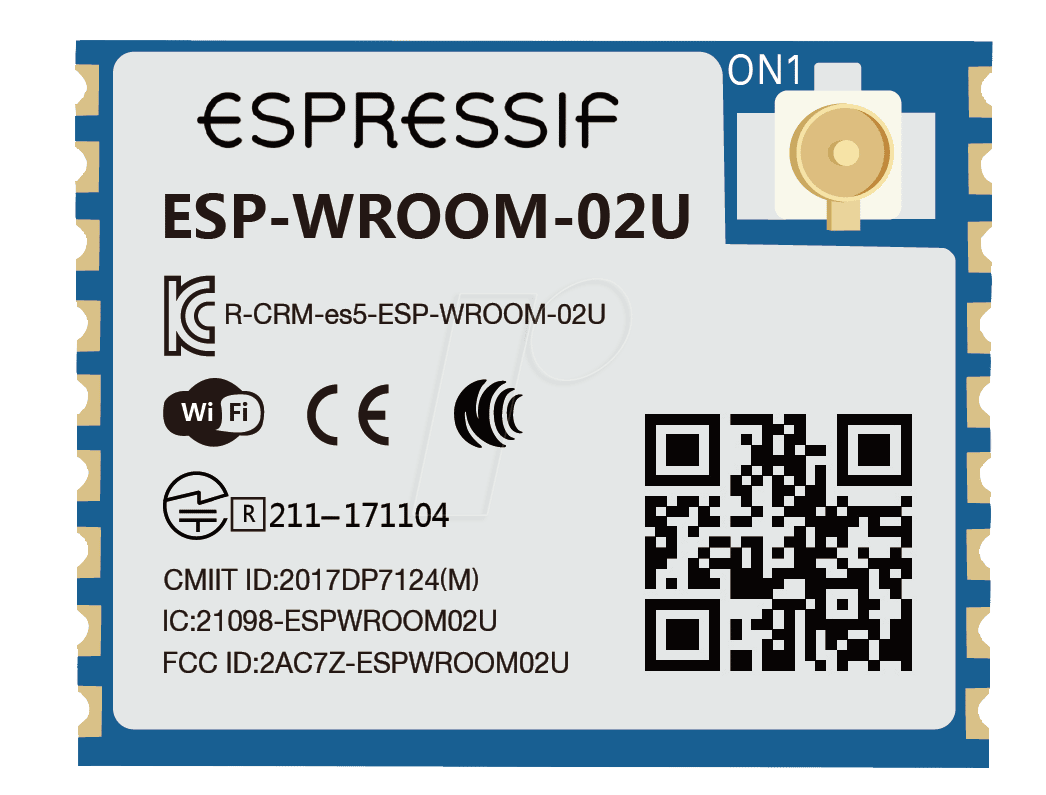

ESP-WROOM-02U – WIFI-SMD-Modul, ESP8266EX, 2 MB SPI, 3,3 V, 18 x 14,3 x 3.2 mm

ESP-WROOM-02D/02UESP-WROOM-02U(M1102H1600UH3Q0) SMD-Modul ESP-WROOM-02U, ESP8266EX, 2 MB SPI-Flash, UART-Mode, externer IPEX-AntennenanschlussAbmessungen: (18,00 ± 0,10) x (14,30 ± 0,10) x (3,20 ± 0,10)ESP-WROOM-02D/ESP-WROOM-02U Spezifikationen:• RF-Zertifizierung: SRRC, FCC, CE (ROT), IC, NCC, KCC, TELEC (MIC)• Grüne Zertifizierung: RoHS, REACH• Wi-Fi-Protokolle: 802.11 b/g/n• Frequenzbereich: 2,4 GHz ~ 2,5 GHz (2400 MHz ~ 2483,5 MHz)• Peripherie-Schnittstelle: UART/HSPI/I2C/I2S/IR-Fernsteuerung, GPIO/PWM• Betriebsspannung: 2,7 V ~ 3,6 V• Betriebsstrom: Durchschnittlich: 80 mA• Minimaler Strom, der von der Spannungsversorgung geliefert wird: 500 mA• Betriebstemperaturbereich: -40 °C ~ 85 °C• Wi-Fi-Modus: Station/SoftAP/SoftAP + Station• Sicherheit: WPA/WPA2• Verschlüsselung: WEP/TKIP/AES• Firmware-Upgrade: UART-Download/OTA (über Netzwerk)/Herunterladen und Schreiben der Firmware über Host• Software-Entwicklung: Unterstützt Cloud-Server-Entwicklung/SDK für eigene Firmware-Entwicklung• Netzwerk-Protokolle: IPv4, TCP/UDP/HTTP/FTP• Benutzer-Konfiguration: AT-Befehlssatz, Cloud Server, Android/iOS-AppBeschreibung:1. CPUDer ESP8266EX integriert einen Tensilica L106 32-Bit RISC-Prozessor, der eine extrem niedrige Leistungsaufnahme erreicht und eine maximale Taktfrequenz von 160 MHz aufweist. Das Real-Time Operating System (RTOS) und der Wi-Fi-Stack ermöglichen es, dass 80% der Rechenleistung für die Programmierung und Entwicklung von Benutzeranwendungen zur Verfügung steht. Die CPU verfügt über die folgenden Schnittstellen:• Programmierbare RAM/ROM-Schnittstellen (iBus), die mit dem Speicher-Controller verbunden werden und auch zum Lesen von Flash verwendet werden können.• Daten-RAM-Schnittstelle (dBus), die mit dem Speicher-Controller verbunden werden kann.• AHB-Schnittstelle, die verwendet werden kann, um das Register zu besuchen.2. Speicher2.1 Internes SRAM und ROMESP8266EX Wi-Fi SoC integriert den Speicher-Controller und Speichereinheiten einschließlich ROM und SRAM. Die MCU kann auf die Speichereinheiten über iBus-, dBus- und AHB-Schnittstellen zugreifen. Auf alle Speichereinheiten kann auf Anfrage zugegriffen werden. Ein Speicher-Arbiter bestimmt die Laufreihenfolge in der Ankunftsreihenfolge der Anfragen. Nach unserer aktuellen Version des SDK wird der zur Verfügung stehende SRAM-Speicherplatz wie folgt vergeben:• RAM-Größe < 50 kB, d.h. wenn ESP8266EX im Station-Modus arbeitet und sich mit dem Router verbindet, ist der verfügbare Platz im Heap + Data-Sektor etwa 50 kB.• Es gibt kein programmierbares ROM im ESP8266EX, daher muss das Anwenderprogramm in einem externen SPI-Flash gespeichert werden.2.2 SPI-FlashESP8266EX unterstützt SPI-Flash. Theoretisch kann ESP8266EX einen bis zu 16-MB großen SPI-Flash unterstützen. ESP-WROOM-02D und ESP-WROOM-02U integrieren derzeit einen 2/4-MB SPI-Flash. ESPWROOM-02U unterstützt diese SPI-Modi: Standard SPI, DIO (Dual I/O), DOUT (Dual Output), QIO (Quad I/O) und QOUT (Quad Output).3. QuarzoszillatorESP-WROOM-02U und ESP-WROOM-02D verwenden einen 26-MHz-Quarzoszillator. Die Genauigkeit des Quarzoszillators sollte ±10 PPM betragen. Wenn Sie das Download-Tool verwenden, wählen Sie bitte den richtigen Typ des Quarzoszillators aus. Beim Schaltungsentwurf werden den Eingangs- und Ausgangsklemmen des Quarzoszillators jeweils die Kondensatoren C1 und C2 hinzugefügt, die mit der Masse verbunden sind. Die Werte der beiden Kondensatoren können flexibel sein und reichen von 6 pF bis 22 pF. Die spezifischen Kapazitätswerte hängen jedoch von weiteren Tests und der Anpassung an die Gesamtleistung der gesamten Schaltung ab. Normalerweise liegen die kapazitiven Werte von C1 und C2 innerhalb von 10 pF für den 26-MHz-Quarzoszillator.
