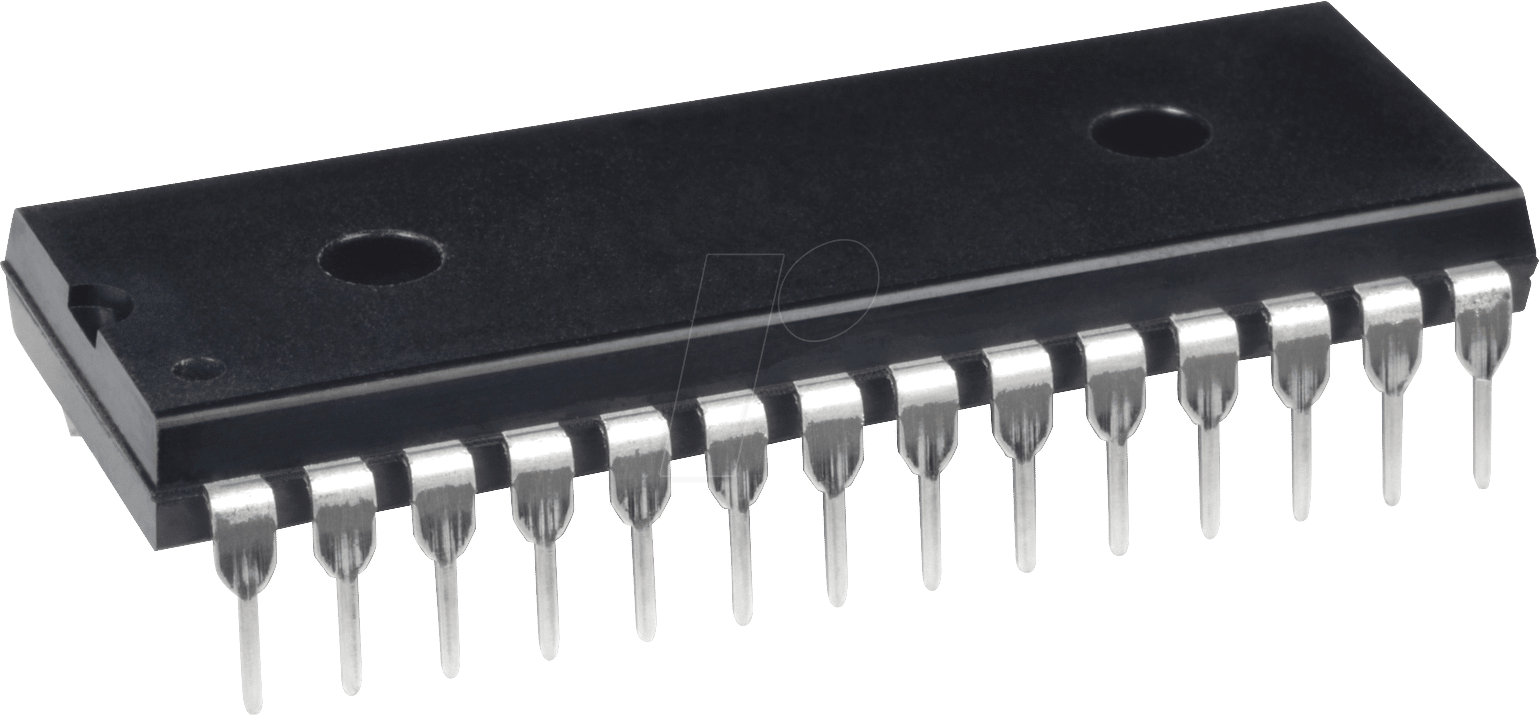

ENC 28J60-I/SP – 10Base-T Ethernet-Kontroller, SPI, EEE 802.3, DIP-28

10Base-T Ethernet-Controller mit SPI-SchnittstelleBeschreibung:Der ENC28J60 ist ein eigenständiger Ethernet-Controller mit einer dem Industriestandard entsprechenden seriellen Peripherieschnittstelle (SPI). Er ist so konzipiert, dass er als Ethernet-Netzwerkschnittstelle für jeden mit SPI ausgestatteten Controller dienen kann. Der ENC28J60 erfüllt alle IEEE 802.3-Spezifikationen. Es verfügt über eine Reihe von Paketfilterschemata zur Begrenzung eingehender Pakete. Er bietet auch ein internes DMA-Modul für schnellen Datendurchsatz und hardwaregestützte Prüfsummenberechnung, das in verschiedenen Netzwerkprotokollen verwendet wird. Die Kommunikation mit dem Host-Controller erfolgt über einen Interrupt-Pin und das SPI mit Taktraten von bis zu 20 MHz.Zwei dedizierte Pins werden für die Anzeige der LED-Verbindung und der Netzwerkaktivität verwendet.Ethernet-Controller-Merkmale:• Ethernet-Controller-Funktionen• IEEE 802.3™ Kompatibler Ethernet-Controller• Vollständig kompatibel mit 10/100/1000Base-T-Netzwerken• Integrierter MAC und 10Base-T PHY• Unterstützt einen 10Base-T-Port mit automatischer Polaritätserkennung und -korrektur• Unterstützt Voll- und Halb-Duplex-Modus• Programmierbare automatische Weitersendung bei Kollision• Programmierbare Auffüllung und CRC-Generierung• Programmierbare automatische Zurückweisung fehlerhafter Pakete• SPI-Schnittstelle mit Taktfrequenzen bis zu 20 MHzPuffer:• 8-Kbyte Sende/Empfangs-Paket Dual Port SRAM• Konfigurierbare Größe des Sende-/Empfangspuffers• Hardware-verwaltetes Rundschreiben FIFO erhalten• Byte-weiter wahlfreier und sequentieller Zugriff mit Auto-Inkrement• Interne DMA für schnelle Datenbewegungen• Hardware-unterstützte Prüfsummenberechnung für Verschiedene Netzwerk-ProtokolleMittelzugangskontroller (MAC) Merkmale• Unterstützt Unicast-, Multicast- und Broadcast-Pakete• Programmierbare Empfangspaketfilterung und Wake-up-Host auf logisches UND oder ODER der folgenden Optionen:- Unicast-Zieladresse- Multicast-Adresse- Broadcast-Adresse- Magie Packet™- Gruppen-Zieladressen wie durch 64-Bit-Hash-Tabelle definiert- Programmierbare Musteranpassung von bis zu 64 Bytes bei benutzerdefiniertem OffsetPhysikalische Schicht (PHY)-Merkmale• Loopback-Modus• Zwei programmierbare LED-Ausgänge für LINK, TX, RX, Kollision und Voll-/Halb-Duplex-StatusBetrieblich• Sechs Interrupt-Quellen und ein Interrupt-Ausgangspin• 25-MHz-Takteingangsanforderung• Austaktstift mit programmierbarem Vorteiler• Betriebsspannung von 3,1V bis 3,6V (3,3V typisch)• 5V tolerante Eingänge• Temperaturbereich: -40°C bis +85°C Industrie, 0°C bis +70°C Kommerziell (nur SSOP)• 28-polige SPDIP-, SSOP-, SOIC- und QFN-Gehäuse
