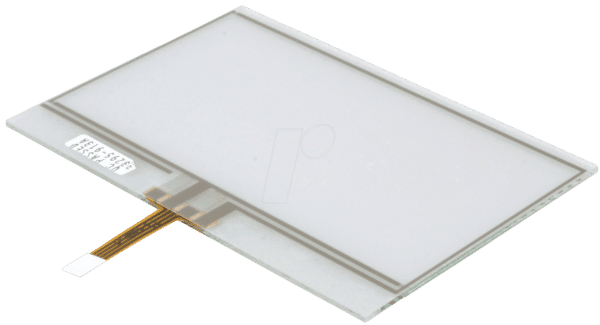

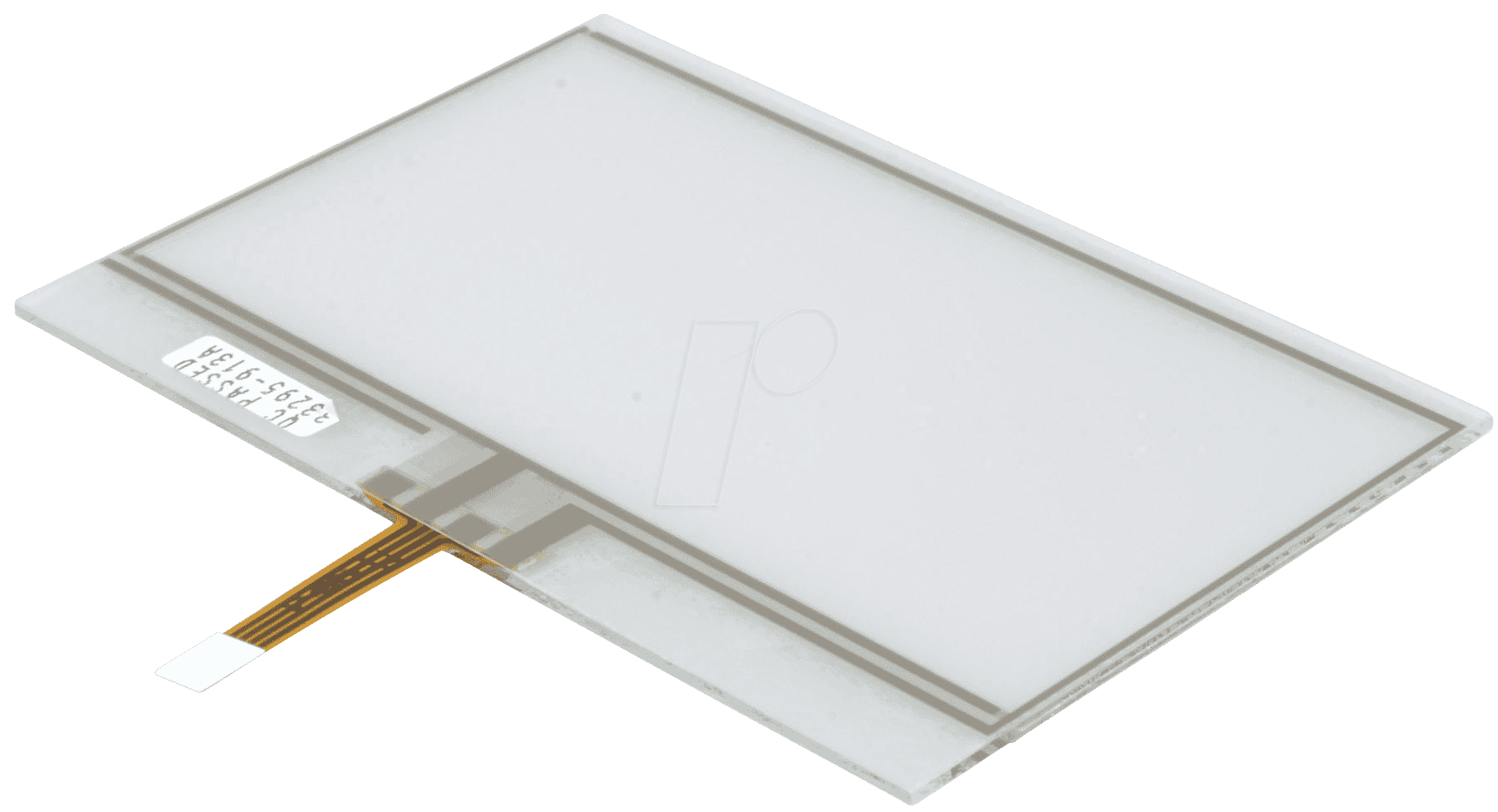

EA TOUCH240-3 – Touchpanel, Analog, zum Aufkleben

Analoges Touch-Panel, 4-Draht zum AufklebenTOUCHPANEL EA TOUCH240-3Ein analoges Touchpanel ist als Zubehör erhältlich. Es hat auf der Rückseite ein selbstklebendes Material, mit dem es einfach auf das Display geklebt werden kann. Der Anschluss erfolgt über ein 4-poliges flexibles Kabel für einen ZIF-Stecker (z. B. EA WF100-04S) mit einem Raster von 1,0 mm. Der Biegeradius ist mit min. 5 mm. Für eine optimale Ablesbarkeit empfehlen wir die Verwendung einer Hintergrundbeleuchtung für das Display. Die Anbindung an ein µC kann entweder über einen externen Touchpanel-Controller erfolgen oder direkt mit einem µC, der mit analogen Eingängen ausgestattet ist. Wie wird damit gearbeitet? Das Touchpanel funktioniert ähnlich wie ein Potentiometer: Durch Anlegen einer Spannung von z.B. 3,3V an den Pins Oben-Unten kann an Pin Links oder Rechts eine Spannung ausgelesen werden, die linear zur Y-Koordinate des gedrückten Punktes ist. Die X-Koordinate ergibt sich, wenn die Spannung an Links-Rechts angelegt und die Messung erfolgt an Oben oder Unten.Die Pinbelegung des Anschlusskabels ist in der der Zeichnung dargestellt.
