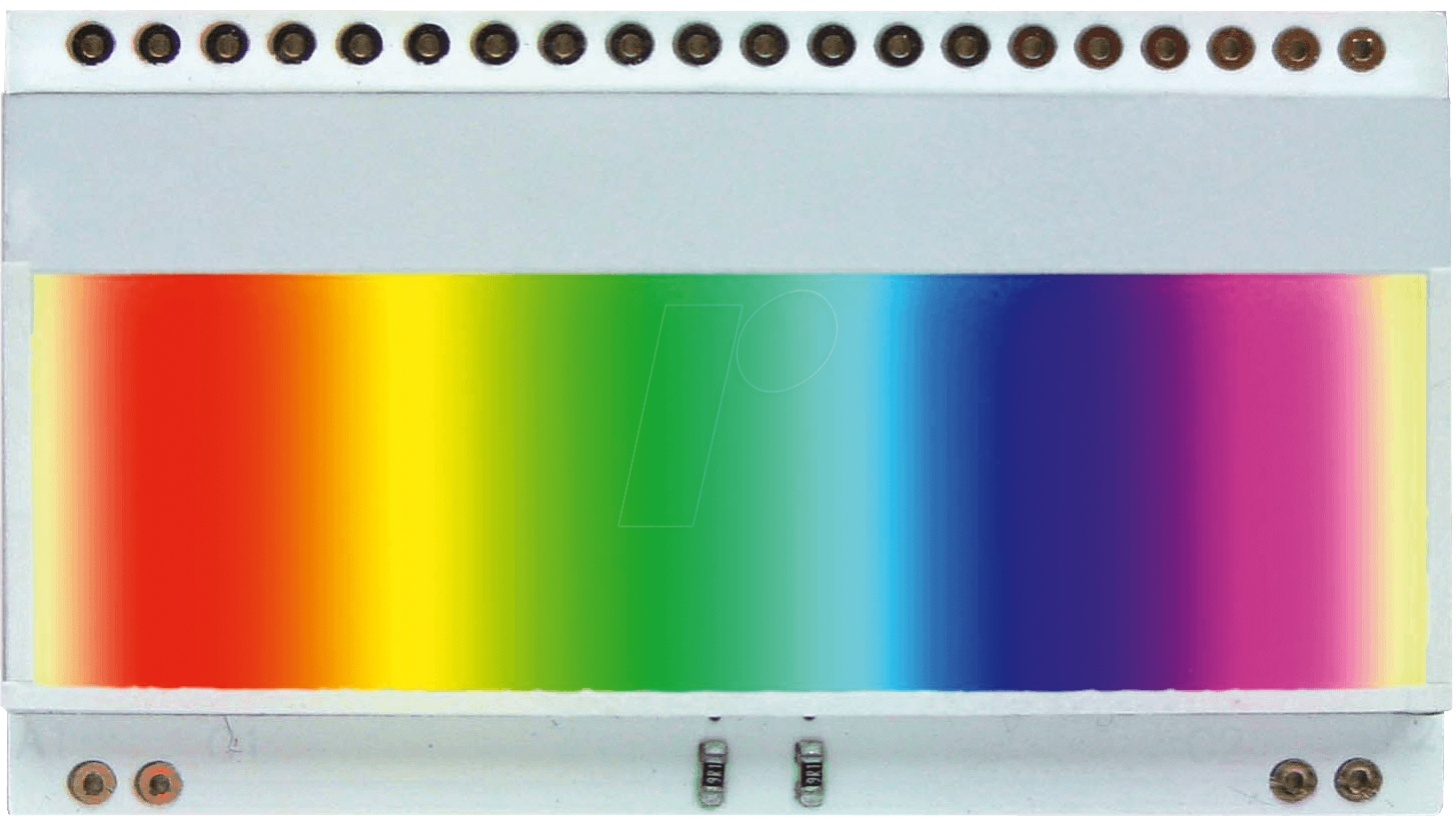

EA LED55X31-RGB – LED-Beleuchtung für EA DOGM081/132/162/163, RGB

Led-Bel. für EA DOGm… Farbe: multicolorLED-BeleuchtungenZur individuellen Hintergrundbeleuchtung sind 6 verschiedeneVarianten erhältlich: weiss, gelb/grün, blau, rot, amber und eineVollfarb-Version.Bei den monochromen Beleuchtungen stehen jeweils 2 separateLED-Pfade zur Verfügung, welche zur optimalen Anpassung an dieSystemspannung parallel oder in Serie geschaltet werden können.Dadurch sind alle Beleuchtungen alternativ mit 5V oder auch mit3,3V zu betreiben!Der Betrieb der Hintergrundbeleuchtung erfordert einen externenVorwiderstand zur Strombegrenzung. Dieser errechnet sich ausR=U/I; die Werte entnehmen Sie aus dem Datenblatt. Füreine optimale Lebensdauer empfehlen wir den Einsatz einerStromquelle.Die Lebensdauer der gelb/grünen, roten und amber-farbigenBeleuchtung beträgt 100.000 Stunden, die der weißen und blauenBeleuchtung deutlich darunter.Achtung: Betreiben Sie die Beleuchtung nie direkt an 5V/3,3V; das kann zur sofortigen Zerstörung der LED’s führen!Beachten Sie unbedingt ein Derating bei Temperaturen >25°C.Montage:Zuerst werden das Display und der jeweilige Beleuchtungskörperaufeinandergesteckt. Dann wird die gesamte Einheit einfach ineine Platine gesteckt und dort verlötet. Bitte beachten Sie, dassdie 4 Pins für die Beleuchtung auch von oben verlötet werdenmüssen.Achtung: Auf dem Display befinden sich 1-2 Schutzfolien (oben und/oder unten) und auf der Beleuchtung jeweils eine Schutzfolie.
