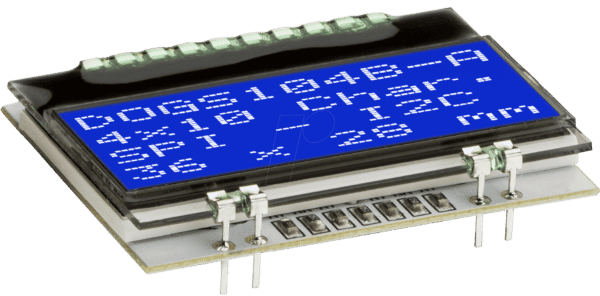

EA DOGS104B-A – LCD-Textmodul, 29,8 x 10,4 mm, blau

Schlank, gutaussehend, vielseitig: Das Grafikdisplay EA DOGS104x-ADer Display-Spezialist ELECTRONIC ASSEMBLY hat seine vielseitige Produktfamilie EA-DOGS um ein besonders “Schmankerl“ erweitert. Seine extrem kompakte Bauweise und sein niedriger Stromverbrauch machen das EA DOGS104x-A zum idealen Display für batteriebetriebene Handheldgeräte. Der Anzeigeumfang im Normalmodus beträgt 4 Zeilen a 10 Zeichen; alternativ lässt sich das Display auch mit doppelter Schrifthöhe 2 oder 3-zeilig betreiben. Die Abmessungen betragen dabei nur 36x28mm.Als weitere Besonderheit bietet das EA DOGS104x-A die Unterstützung englischer, europäischer und kyrillischer Zeichensätze in einem Display.Das EA DOGS104-A bietet zudem eine besonders hohe Flexibilität – Entwickler können zwischen einer I2C- und einer SPI-Schnittstelle umschalten.Eine weitere Besonderheit ist die Trennung zwischen Anzeige- und Beleuchtungsfunktion. Beide lassen sich durch einfaches Zusammenstecken konfigurieren. Zur Auswahl stehen verschiedene Displaytechnologien wie FSTN und STN, positive und negative Darstellung. Diese lassen sich mit drei unterschiedlichen Beleuchtungsfarben zusammenstellen. Unter den Beleuchtungen befinden sich auch eine 2-farbige Beleuchtung rot/grün und eine 3-farbige rot/grün/weiß.Aufgrund des kompakten Designs ergibt sich auch bei Verbindung mit einer Beleuchtung ein äußerst flacher Anzeigenbaustein mit max. 4,6 mm.HinweisManche Displays benötigen zwingend eine zusätzliche Hintergrundbeleuchtung, wie beispielsweise transmissive, zu welchen die negativ-mode Displays gehören. Andere wiederum können mit einer Hintergrundbeleuchtung betrieben werden, müssen sie aber nicht, wie beispielsweise transflektive Displays. Positiv-mode Displays können transmissiv oder transflektiv sein. Keine Beleuchtung benötigen die reflektiven Displays.Als Hintergrundbeleuchtung (siehe Zubehör) stehen bis zu 7 verschiedenen Farben zur Verfügung, je nach Modell. Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so eine Vielzahl von Kombinationen möglich.reflektiv = reflektive Displays werden ohne eine zusätzliche Hintergrundbeleuchtung betrieben, da diese das einfallende Licht reflektieren.transmissiv = transmissive Displays sind lichtdurchlässig und benötigen daher zwingend eine zusätzliche Hintergrundbeleuchtung.transflektiv = transflektive Displays sind sowohl reflektiv als auch transmissiv, das bedeutet, dass sie sowohl mit als auch ohne Hintergrundbeleuchtung betrieben werden können.positiv = bei positiv-mode Displays ist die Schriftfarbe immer schwarz und der Hintergrund hell (nicht beleuchtet). Hier kann der Hintergrund zusätzlich mit entsprechender Hintergrundbeleuchtung weiß oder farblich beleuchtet werden.negativ = bei negativ-mode Displays wird zwingend eine zusätzliche Hintergrundbeleuchtung benötigt, da diese für die Schriftfarbe zuständig ist. Der Hintergrund selber ist schwarz oder blau, je nach Modell. Zum besseren Verständnis können Sie sich im Bereich “Datenblätter & Downloads“ ein entsprechendes Simulator-Programm herunterladen und die Displays mit und ohne Hintergrundbeleuchtung simulieren.Technische Daten• kontrastreiche LCD-Supertwist-Anzeige• optionale LED-Hintergrundbeleuchtungen in verschiedenen Farben erhältlich (siehe Zubehör)• 4x 10 Zeichen mit 2,6 mm Schrift, umschaltbar auf 2x 10 Zeichen mit 4,55 mm• Kontroller SSD1803A für SPI (3-/4-Draht) und I²C (2-Draht) Interface• Spannungsversorgung 3,3 V Single-Supply (typ. 440 µA)• keine zusätzlichen Spannungen erforderlich• Betriebstemperaturbereich -20 … +70 °C• LED-Hintergrundbeleuchtung 3 … 45 mA / 3,3 V• keine Montage erforderlich – einfach nur in PCB einlöten• 3 unterschiedliche Zeichensätze (Englisch-Japanisch, Europäisch und Kyrillisch) im Kontroller integriert
