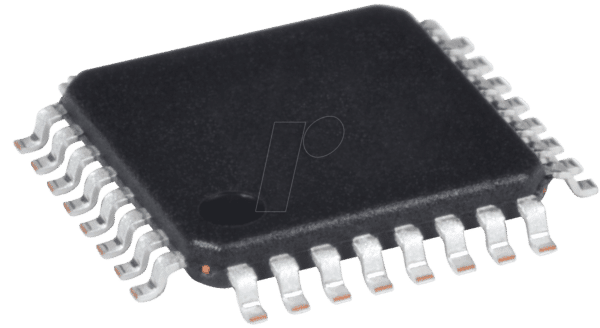

ATMEGA 328PB-AU – 8-Bit-ATMega AVR Mikrocontroller, 32 KB, 20 MHz, TQFP-32

ProduktbeschreibungDer ATmega328PB des Hochleistungs-Microchips ist ein 8-Bit AVR® RISC-basierter Mikrocontroller (MCU) mit picoPower®-Technologie. Es kombiniert 32kB ISP-Flash-Speicher mit Schreib-/Lesefähigkeiten, 1kB EEPROM, 2kB SRAM, 27 Universal-I/O-Leitungen, 32 Universal-Arbeitsregister, fünf flexible Timer/Zähler mit Vergleichsmodi, interne und externe Interrupts, zwei USARTs mit Wake-up zu Beginn der Übertragung, zwei byteorientierte 2-Draht-Seriellschnittstellen, zwei SPI-Seriellports, 8-Kanal 10-Bit-A/D-Wandler, programmierbaren Watchdog-Timer mit internem Oszillator, eine einzigartige Seriennummer und sechs softwaremäßig wählbare Stromsparmodi. Das Gerät arbeitet zwischen 1,8-5,5 Volt.Der ATmega328PB ist die erste 8-Bit-AVR-MCU mit dem QTouch® Peripheral Touch Controller (PTC), der Signale erfasst, um Berührungen an kapazitiven Sensoren zu erkennen, und sowohl Selbst- als auch Gegenkapazitätssensoren unterstützt. Der PTC wird vom Entwicklungswerkzeug QTouch Composer (QTouch Library Project Builder und QTouch Analyzer) unterstützt. Es bietet eine schnellere und weniger komplexe kapazitive Touch-Implementierung in jeder Anwendung.Der ATmega328PB unterstützt 24 Tasten im Selbstkapazitätsmodus oder bis zu 144 Tasten im Gegenkapazitätsmodus. Das Mischen und Abstimmen von wechselseitigen und selbstkapazitiven Sensoren ist möglich. Pro Elektrode wird nur ein Pin benötigt und es werden keine externen Komponenten benötigt, was zu Einsparungen bei den Stücklistenkosten im Vergleich zu Konkurrenzlösungen führt.Durch die Ausführung leistungsfähiger Anweisungen in einem einzigen Taktzyklus erreicht das Gerät Durchsätze von annähernd 1 MIPS pro MHz, die den Stromverbrauch und die Verarbeitungsgeschwindigkeit ausgleichen.Funktionale Sicherheit:Dieses Produkt wird für sicherheitskritische Anwendungen empfohlen, die sich sowohl an Industrie- als auch an Automobilprodukte richten (IEC 61508 und ISO 26262). Notwendige Unterlagen wie der FMEDA-Bericht können auf Anfrage zur Verfügung gestellt werden. Bitte wenden Sie sich für weitere Informationen an Ihr lokales Microchip-Vertriebsbüro oder Ihren Händler.Merkmale• Fortschrittliche RISC-Architektur – 131 Leistungsstarke Anweisungen – Die meisten Einzeltaktzyklen werden ausgeführt – 32 x 8 Allzweck-Arbeitsregister – Vollstatischer Betrieb – Bis zu 20 MIPS Durchsatz bei 20MHz – On-Chip 2-Zyklus-Multiplikator• Hochbelastbare, nichtflüchtige Speichersegmente mit hoher Lebensdauer – 32KBytes selbstprogrammierbarer Flash-Programmspeicher im System – 1KBytes EEPROM – 2KBytes Interner SRAM – Schreib-/Löschzyklen: 10.000 Flash/100.000 EEPROMs – Datenspeicherung: 20 Jahre bei 85°C – Optionaler Bootcodeausschnitt mit unabhängigen Verriegelungsbits • In-System-Programmierung durch On-Chip-Boot-Programm • Echter Lese-While-Schreibbetrieb – Programmiersperre für Softwaresicherheit• Merkmale der Peripherie – Peripherie-Touch-Controller (PTC) • Kapazitive Touch-Tasten, Schieberegler und Räder • 24 Self-Cap-Kanäle und 144 Mutual Cap-Kanäle – 2 8-Bit-Timer/Zähler mit separatem Prescaler und Vergleichsmodus – 3 16-Bit-Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Aufnahmemodus – Echtzeitzähler mit separatem Oszillator – 10 PWM-Kanäle – 8-Kanal 10-Bit-ADC im TQFP- und QFN/MLF-Gehäuse – 2 programmierbare serielle USARTs – 2 Master/Slave SPI Serielle Schnittstellen – 2 byteorientierte 2-Draht serielle Schnittstellen (Philips I2C kompatibel) – Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator – On-Chip Analog-Komparator – Interrupt und Wake-Up bei Pinwechsel• Besondere Merkmale des Mikrocontrollers – Power-On Reset und programmierbare Brown-Out-Erkennung – Interner 8 MHz kalibrierter Oszillator – Externe und interne Interruptquellen – Sechs Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Abschaltung, Standby und Erweiterter Standby-Modus – Uhr-Fehlererkennung und Umschaltung auf internen 8 MHz RC-Oszillator im Fehlerfall – Individuelle Seriennummer zur Darstellung einer eindeutigen ID• I/O und Pakete – 27 Programmierbare I/O-Leitungen – 32-pol. TQFP und 32-pol. QFN/MLF• Betriebsspannung: – 1.8 – 5.5V• Temperaturbereich: -40°C bis 105°C• Geschwindigkeitsstufe: – 0 – 4MHz @ 1.8 – 5.5V – 0 – 10MHz @ 2.7 – 5.5.5.V – 0 – 20MHz @ 4.5 – 5.5V• Leistungsaufnahme bei 1MHz, 1,8V, 25°C – Aktiver Modus: 0,24mA – Abschaltmodus: 0.2µA – Energiesparmodus: 1.3µA (inklusive 32kHz RTC)
