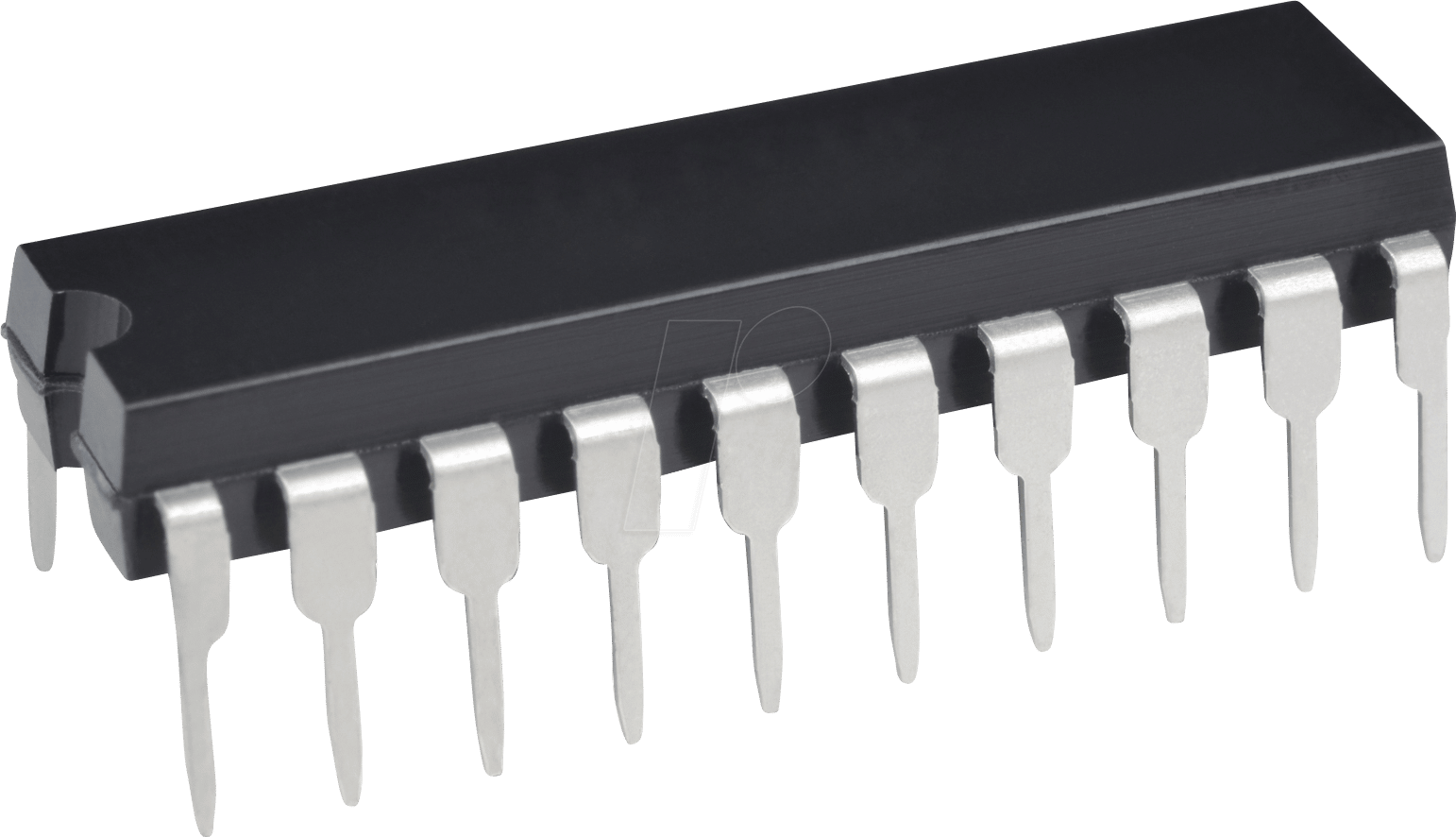

AT89S4051-24PU – 8-Bit-MCS-8051-Mikrocontroller, 4 KB, 24 MHz, DIP-20

8-Bit-Mikrocontroller mit 4K-Byte-FlashEinführung:Der AT89S2051/S4051 ist ein Niederspannungs-Hochleistungs-CMOS-8-Bit-Mikrocontroller mit 2K/4K Byte In-System Programmable (ISP) Flash-Programmspeicher. Der Baustein wird unter Verwendung der nichtflüchtigen Speichertechnologie von Atmel mit hoher Dichte hergestellt und ist mit dem Industriestandard MCS-51-Befehlssatz kompatibel. Durch die Kombination einer vielseitigen 8-Bit-CPU mit Flash auf einem monolithischen Chip ist der Atmel AT89S2051/S4051 ein leistungsfähiger Mikrocontroller, der eine hochflexible und kostengünstige Lösung für viele eingebettete Steuerungsanwendungen bietet. Darüber hinaus ist der AT89S2051/S4051 so konzipiert, dass er funktionskompatibel mit den AT89C2051/C4051-Bausteinen ist. Der AT89S2051/S4051 bietet die folgenden Standardfunktionen: 2K/4K Bytes Flash, 256 Bytes RAM, 15 E/A-Leitungen, zwei 16-Bit-Timer/Zähler, eine Vier-Level-Interrupt-Architektur mit sechs Vektoren, eine verbesserte serielle Vollduplex-Schnittstelle, ein Präzisions-Analogkomparator, On-Chip- und Taktschaltkreise. Hardware-Unterstützung für PWM mit 8-Bit-Auflösung und 8-Bit-Vorskalierer ist durch Neukonfiguration der beiden On-Chip-Timer/Counter verfügbar. Darüber hinaus ist der AT89S2051/S4051 mit statischer Logik für den Betrieb bis hinunter zur Nullfrequenz ausgelegt und unterstützt zwei per Software wählbare Energiesparmodi. Der Idle-Modus stoppt die CPU, während RAM, Timer/Zähler, serielle Schnittstelle und Interrupt System weiterhin funktionieren. Der Abschaltmodus speichert den RAM-Inhalt aber die Deaktivierung aller anderen Chipfunktionen bis zum nächsten externen Interrupt einfriert oder Hardware-Reset. Der On-Board-Flash-Programmspeicher ist über die serielle ISP-Schnittstelle zugänglich. Bestand RST aktiv zwingt den Baustein in eine serielle Programmierschnittstelle und ermöglicht den Programmspeicher zum Beschreiben oder Lesen, es sei denn, ein oder mehrere Sperrbits sind aktiviert worden.Merkmale:• Kompatibel mit MCS®51-Produkten• 2K/4K Byte systemprogrammierbarer (ISP) Flash-Programmspeicher- Serielle Schnittstelle für Programm-Download- Ausdauer: 10.000 Schreib-/Löschzyklen• 2,7V bis 5,5V Betriebsbereich• Vollständig statischer Betrieb: 0 Hz bis 24 MHz (Modi x1 und x2)• Zweistufige Programmspeichersperre• 256 x 8-Bit interner RAM• 15 Programmierbare E/A-Leitungen• Zwei 16-Bit-Timer/Zähler• Sechs Unterbrechungsquellen• Programmierbarer serieller UART-Kanal• Direkte LED-Antriebsausgänge• On-Chip-Analogkomparator mit wählbarem Interrupt• 8-Bit-PWM (Pulsweitenmodulation)• Leerlauf- und Abschaltmodi mit geringer Leistung• Brownout-Rückstellung• Erweiterte serielle UART-Schnittstelle mit Framing-Fehlererkennung und automatischer Anerkennung von Adressen• Interner Einschalt-Reset• Unterbrechungswiederherstellung aus dem Abschaltmodus• Programmierbare und schmelzbare x2-Takt-Option• Erweiterter vierstufiger Interrupt-Controller• Ausschalt-Flagge• Flexible Programmierung (Byte- und Seitenmodi) – Seitenmodus: 32 Bytes/Seite• Vom Benutzer verwendbare Signaturseite (32 Bytes)
