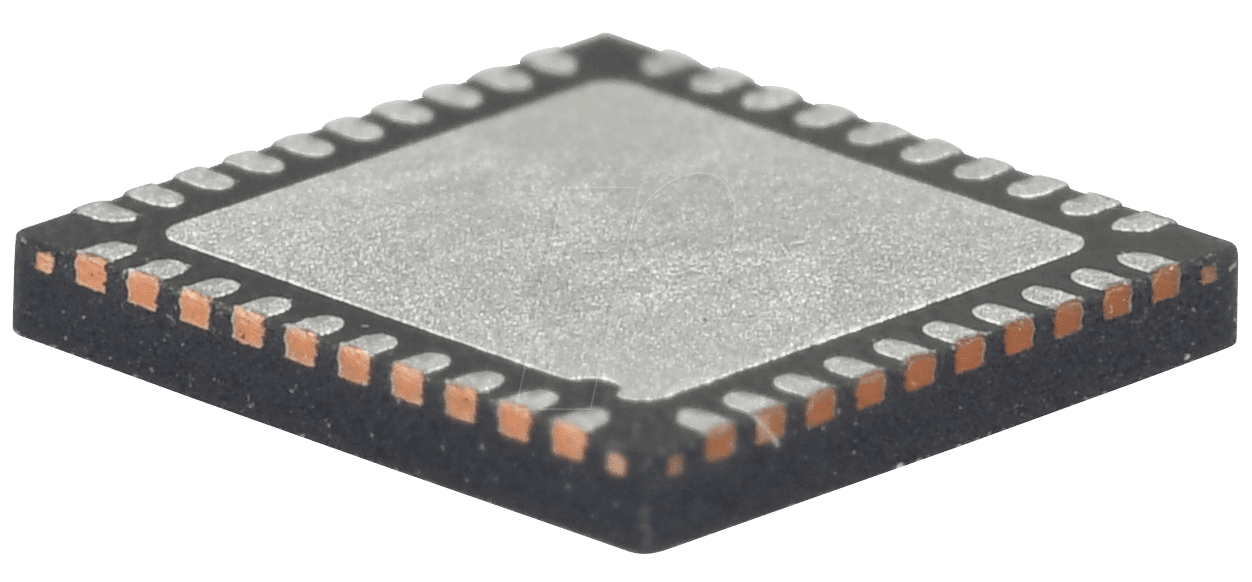

ADUC 7021 BCPZ32 – Microcontroller, 32 kByte, LFCSP-40

ALLGEMEINE BESCHREIBUNGDie ADuC7019/20/21/22/24/25/26/27/28/29 sind voll integrierte, 1 MSPS, 12-Bit Datenerfassungssysteme mit leistungsstarken Mehrkanal-ADCs, 16-Bit/32-Bit-MCUs und Flash®/EE-Speicher auf einem einzigen Chip. Der ADC besteht aus bis zu 12 single-ended Eingängen. Weitere vier Eingänge sind verfügbar, werden aber mit den vier DAC-Ausgangspins gemultiplext. Die vier DAC-Ausgänge sind nur bei bestimmten Modellen (ADuC7020, ADuC7026, ADuC7028 und ADuC7029) verfügbar. In vielen Fällen, in denen die DAC-Ausgänge nicht vorhanden sind, können diese Pins jedoch weiterhin als zusätzliche ADC-Eingänge verwendet werden, was maximal 16 ADC-Eingangskanäle ergibt. Der ADC kann im Single-Ended- oder Differenzeingangsmodus betrieben werden. Die ADC-Eingangsspannung beträgt 0 V bis VREF. Eine Referenz mit niedrigem Driftabstand, ein Temperatursensor und ein Spannungsvergleicher vervollständigen das ADC-Peripherieset. Je nach Bauteilmodell stehen bis zu vier gepufferte Spannungsausgangs-DACs auf dem Chip zur Verfügung. Der DAC-Ausgangsbereich ist auf einen von drei Spannungsbereichen programmierbar. Die Vorrichtungen arbeiten mit einem On-Chip-Oszillator und einer PLL, die einen internen Hochfrequenztakt von 41,78 MHz (UCLK) erzeugen. Dieser Takt wird durch einen programmierbaren Taktteiler geleitet, aus dem die Betriebsfrequenz des MCU-Kerntaktes erzeugt wird. Der Mikrocontroller-Kern ist ein ARM7TDMI®, 16-Bit/32-Bit-RISC-Rechner, der bis zu 41 MIPS Spitzenleistungen bietet. Acht Kilobyte SRAM und 62 Kilobyte nichtflüchtiger Flash/EE-Speicher stehen auf dem Chip zur Verfügung. Der ARM7TDMI-Kern betrachtet alle Speicher und Register als ein einziges lineares Array. Die On-Chip-Firmware der Fabrik unterstützt den seriellen In-Circuit-Download über die serielle Schnittstelle UART oder I2C; die nicht-intrusive Emulation wird auch über die JTAG-Schnittstelle unterstützt. Diese Merkmale sindintegriert in ein kostengünstiges QuickStart™ Entwicklungssystem, das diese MicroConverter®-Familie unterstützt. Die Teile arbeiten von 2,7 V bis 3,6 V und sind über einen industriellen Temperaturbereich von -40°C bis +125°C spezifiziert. Bei einem Betrieb mit 41,78 MHz beträgt die Verlustleistung typischerweise 120 mW. Die ADuC7019/20/21/22/24/25/26/26/2 /28/29 sind verfügbar in einer Vielzahl von Speichermodellen und -paketen (siehe Bestellanleitung).
