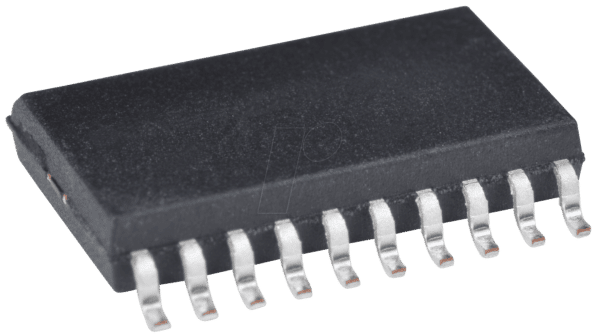

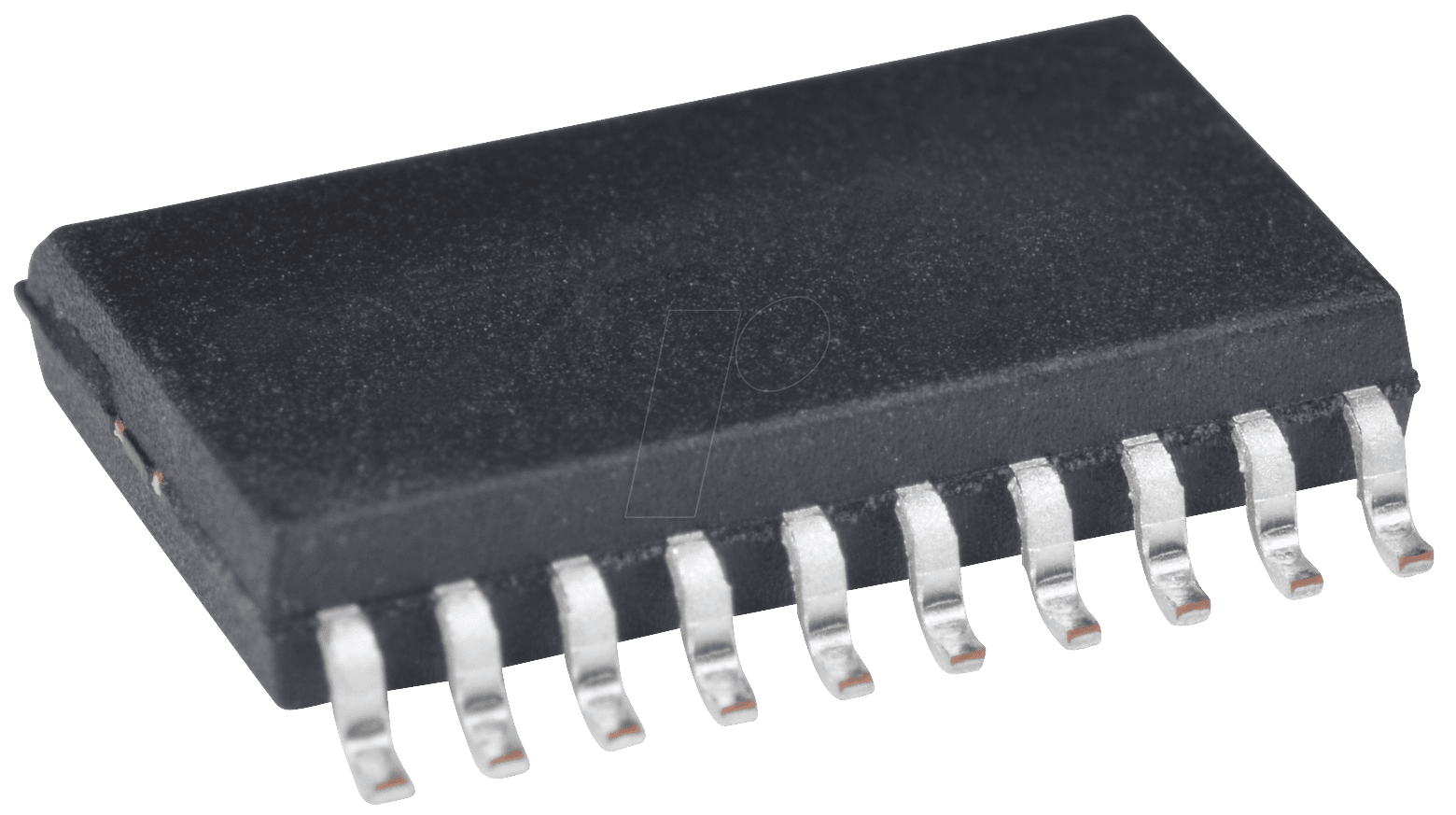

ADM 2587 EBRWZ – RS-485/RS-422-Transceiver, 500 kbps, SO-20W

ADM2582E/ADM2587ESignal- und leistungsisolierter RS-485-Transceiver mit ±15 kV ESD-SchutzBeschreibung:Die ADM2582E/ADM2587E sind voll integrierte signal- und leistungsisolierte Datentransceiver mit ±15 kV ESD-Schutz und eignen sich für die Hochgeschwindigkeitskommunikation auf Mehrpunkt-Übertragungsleitungen. Die ADM2582E/ADM2587E enthalten eine integrierte isolierte Gleichstromversorgung, die einen externen Gleichstrom-Isolationsblock überflüssig macht. Sie sind für symmetrische Übertragungsleitungen ausgelegt und entsprechen den Normen ANSI/TIA/EIA-485-A-98 und ISO 8482:1987(E). Die Geräte integrieren die iCoupler®-Technologie von Analog Devices, Inc. und vereinen einen 3-Kanal-Isolator, einen differenziellen Leitungstreiber mit drei Zuständen, einen differenziellen Eingangsempfänger und einen isoPower-Gleichstromwandler von Analog Devices in einem einzigen Gehäuse. Die Bausteine werden von einer einzigen 5-V- oder 3,3-V-Versorgung gespeist, wodurch eine vollständig integrierte signal- und leistungsisolierte RS-485-Lösung realisiert wird. Der Treiber ADM2582E/ADM2587E verfügt über eine aktive High-Freigabe. Außerdem ist eine aktive Low-Empfängerfreigabe vorhanden, die den Empfängerausgang bei Deaktivierung in einen hochohmigen Zustand versetzt. Die Bausteine verfügen über Strombegrenzungs- und thermische Abschaltfunktionen zum Schutz vor Ausgangskurzschlüssen und Situationen, in denen Buskonflikte eine übermäßige Verlustleistung verursachen können. Die Bauteile sind vollständig über den industriellen Temperaturbereich spezifiziert und in einem hochintegrierten, 20-poligen Wide-Body-SOIC-Gehäuse erhältlich. Die ADM2582E/ADM2587E enthalten die isoPower-Technologie, die Hochfrequenz-Schaltelemente zur Leistungsübertragung durch den Transformator verwendet. Beim Layout der Leiterplatte (PCB) ist besondere Sorgfalt geboten, um die Emissionsstandards zu erfüllen. Einzelheiten zu Überlegungen zum Leiterplattenlayout finden Sie in der Application Note AN-0971, Control of Radiated Emissions with isoPower Devices.Features:• Isolierter RS-485/RS-422-Transceiver, konfigurierbar als Halb- oder Vollduplex• isoPower® integrierter isolierter Gleichspannungswandler• ±15 kV ESD-Schutz an RS-485-Eingangs-/Ausgangs-Pins• Konform mit ANSI/TIA/EIA-485-A-98 und ISO 8482:1987(E)- ADM2582E Datenrate: 16 Mbit/s- ADM2587E Datenrate: 500 kbps• 5 V oder 3,3 V Betrieb• Anschluss von bis zu 256 Teilnehmern an einem Bus• Leerlauf- und kurzschlussfeste, ausfallsichere Empfängereingänge• Hohe Gleichtakt-Transienten-Immunität: >25 kV/µs• Thermischer Abschaltschutz• Sicherheit und regulatorische Zulassungen:- UL-Anerkennung: 2500 V rms für 1 Minute nach UL 1577- VDE-Konformitätsbescheinigungen – DIN EN 60747-5-2 (VDE 0884 Teil 2): 2003-01 – VIORM = 560 V Spitze• Betriebstemperaturbereich: -40°C bis +85°C• Hochintegriertes, 20-poliges, Wide-Body-SOIC-GehäuseAnwendungen:• Isolierte RS-485/RS-422-Schnittstellen• Industrielle Feldnetzwerke• Mehrpunkt-Datenübertragungssysteme
