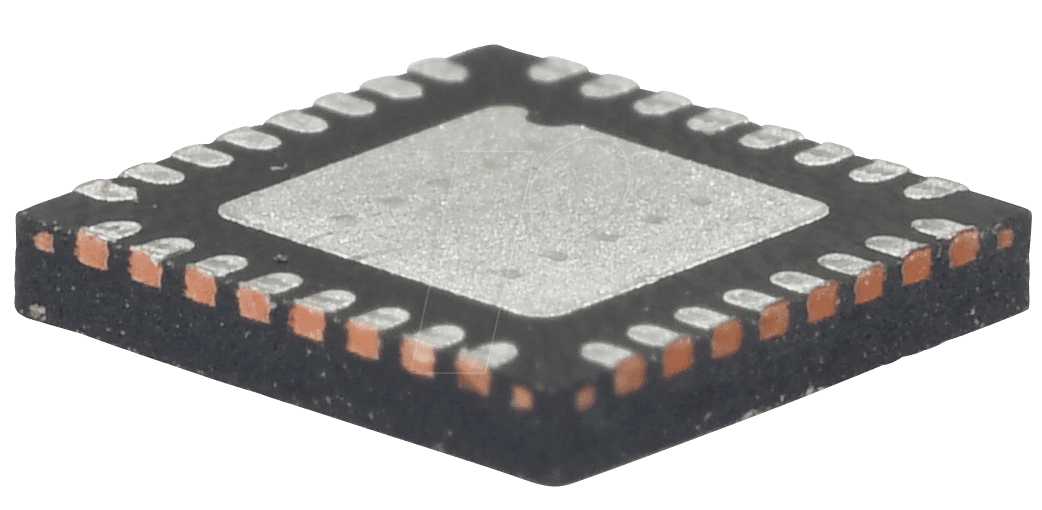

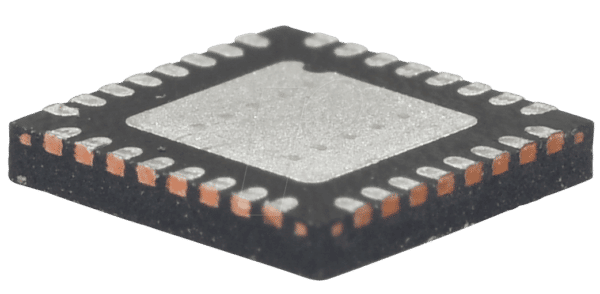

ADF 7023 – Bus-Controller, TxRx + MCU, LFCSP-32

ADF 7023 Der ADF7023 ist ein sehr geringer Stromverbrauch, hohe Leistung, hochintegrierte Transceiver 2FSK/GFSK/OOK/MSK/GMSK für den Betrieb im 862 MHz bis 928 MHz und 431 MHz ausgelegt bis 464-MHz-Frequenzband, das die weltweite Deckung lizenzfreien ISM-Banden bei 433 MHz, 868 MHz und 915 MHz. Es eignet sich für Anwendungen, die Schaltung im Rahmen des Europäischen ETSI EN300-220, die nordamerikanische FCC (Part 15), die chinesische kurzer Reichweite drahtloser regulatorischen Standards oder andere ähnliche regionale Standards zu betreiben. Datenraten von 1 kbps bis 300 kbps unterstützt werden.• Ultralow Leistung, leistungsstarker Transceiver• Frequenzbänder- 862 MHz bis 928 MHz- 431 MHz bis 464 MHz• Unterstützte Datenraten 1 kbps bis 300 kbps- 1,8 V bis 3,6 V Spannungsversorgung• Single-ended und differentielle PAs• Geringe IF-Empfänger mit programmierbaren ZF-Bandbreiten 100 kHz, 150 kHz, 200 kHz, 300 kHz• Empfänger-Empfindlichkeit (BER)- 116 dBm bei 1,0 kbps, 2FSK, GFSK- 107,5 dBm bei 38,4 kbps, 2FSK, GFSK- 102,5 dBm bei 150 kbps, GFSK, GMSK- 100 dBm bei 300 kbps, GFSK, GMS- 104 dBm bei 19,2 kbps, OOK• Sehr geringer Stromverbrauch• HF-Ausgangsleistung von -20 dBm bis 13,5 dBm (single-ended PA)• HF-Ausgangsleistung von -20 dBm bis +10 dBm (Differential PA)• schnelles Einschwingen, Automatic Frequency Control (AFC)• Digital Received Signal Strength Indication (RSSI)• Integrierte PLL Loop-Filter und Tx / Rx-Schalter• Schnelle automatische VCO Kalibrierung• Automatischer Synthesizer• On-Chip mit niedrigem Stromverbrauch, eigener 8-Bit-Prozessor• 240-Byte-Paket Puffer für TX / RX-Daten• Effiziente SPI Control Interface mit Block read / write Zugriff• Integrierter Batterie, Alarm-und Temperatursensor• Integrierte RC und 32,768 kHz Quarzoszillator• On-Chip, 8-Bit-ADC• Gehäuse: LFCSP-32ANWENDUNGEN• Smart Metering• IEEE 802.15.4g• Wireless M-Bus• Home Automation• Prozess-und Gebäudeleittechnik• Wireless Sensor Networks (WSN)• Wireless ApplikationenFEATURESUltralow power, high performance transceiverFrequency bands862 MHz to 928 MHz431 MHz to 464 MHzData rates supported1 kbps to 300 kbps2.2 V to 3.6 V power supplySingle-ended and differential PAsLow IF receiver with programmable IF bandwidths100 kHz, 150 kHz, 200 kHz, 300 kHzReceiver sensitivity (BER)116 dBm at 1.0 kbps, 2FSK, GFSK107.5 dBm at 38.4 kbps, 2FSK, GFSK102.5 dBm at 150 kbps, GFSK, GMSK100 dBm at 300 kbps, GFSK, GMSK104 dBm at 19.2 kbps, OOKVery low power consumption12.8 mA in PHY_RX mode (maximum front-end gain)24.1 mA in PHY_TX mode (10 dBm output, single-ended PA)0.75 ìA in PHY_SLEEP mode (32 kHz RC oscillator active)1.28 ìA in PHY_SLEEP mode (32 kHz XTAL oscillator active)0.33 ìA in PHY_SLEEP mode (Deep Sleep Mode 1)RF output power of .20 dBm to +13.5 dBm (single-ended PA)RF output power of .20 dBm to +10 dBm (differential PA)Patented fast settling automatic frequency control (AFC)Digital received signal strength indication (RSSI)Integrated PLL loop filter and Tx/Rx switchFast automatic VCO calibrationAutomatic synthesizer bandwidth optimizationOn-chip, low-power, custom 8-bit processorRadio controlPacket managementSmart wake modePacket management supportHighly flexible for a wide range of packet formatsInsertion/detection of preamble/sync word/CRC/addressManchester and 8b/10b data encoding and decodingData whitening
