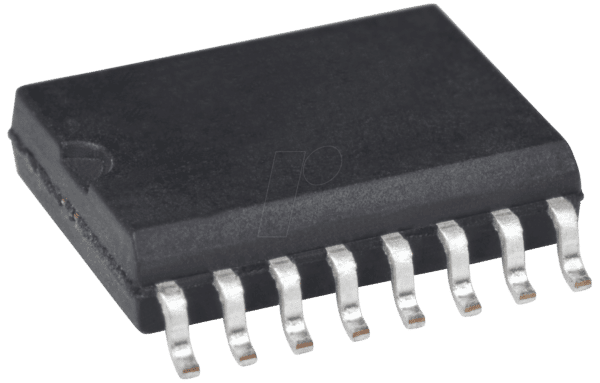

AD 694 AR – U/I-Wandler, 4 … 20 mA, 300 kHz, SOIC-16

4-20 mA Messumformer Beschreibung Der AD694 ist ein monolithischer Stromtransmitter, der Signaleingänge mit hohem Pegel akzeptiert, um eine Standard 4-20 mA-Stromschleife für die Steuerung von Ventilen, Stellgliedern und anderen in der Prozesssteuerung häufig verwendeten Geräten anzusteuern. Das Eingangssignal wird durch einen Eingangsverstärker gepuffert, der zur Skalierung des Eingangssignals oder zur Pufferung der Ausgabe eines Strommodus-DACs verwendet werden kann. Vorkalibrierte Eingangsspannungen von 0 V bis 2 V und 0 V bis 10 V werden durch einfaches Pin-Banding ausgewählt; andere Spannen können mit externen Widerständen programmiert werden. Die Nachgiebigkeit der Ausgangsstufe reicht bis innerhalb von 2 V von VS, und ihr spezielles Design erlaubt es, die Ausgangsspannung unter die im Dual-Supply-Betrieb übliche Spannung auszudehnen. Ein Alarm warnt vor einer offenen 4-20 mA-Schleife oder der Nichteinhaltung der Ausgangsstufe. Die aktive Lasertrimmung der Dünnschichtwiderstände des AD694 führt zu einem hohen Genauigkeitsgrad, ohne dass zusätzliche Justierungen und Kalibrierungen erforderlich sind. Ein externer Pass-Transistor kann zusammen mit dem AD694 zur Entlastung der Verlustleistung verwendet werden, wodurch der Temperaturbereich des Betriebs erweitert wird. Der AD694 ist der ideale Baustein für Systeme, die eine rauschunempfindliche 4-20 mA-Signalübertragung zur Betätigung von Ventilen, Stellgliedern und anderen Steuergeräten sowie zur Übertragung von Prozessparametern wie Druck, Temperatur oder Durchfluss benötigen. Er wird als Ersatz für diskrete Designs in einer Vielzahl von Anwendungen in der industriellen Prozesssteuerung, Fabrikautomatisierung und Systemüberwachung empfohlen. Der AD694 ist in hermetisch versiegeltem, 16-poligem CERDIP und Kunststoff-SOIC, spezifiziert über den industriellen Temperaturbereich von -40°C bis +85°C, und in einem 16-poligen Kunststoff-DIP, spezifiziert über den Temperaturbereich von 0°C bis +70°C, erhältlich.PRODUKTHÖCHSTE HÖHEPUNKTE 1. Der AD694 ist ein vollständiger Spannungseingang bis 4-20 mA Ausgangsstrom Sender.2. Pin-programmierbare Eingangsbereiche sind vorkalibriert auf 0 V bis 2 V und 0 V bis 10 V.3. Der Eingangsverstärker kann zur Pufferung und Skalierung der Eingangsspannung, oder als Ausgangsverstärker für Strom DACs ausgeben.4. Die Konformität der Ausgangsspannung reicht bis auf 2 V der positive Versorgung und unterhalb der gemeinsamen. Bei Betrieb mit einer 5-V-Versorgung, die Einhaltung der Ausgangsspannung reicht bis 30 V unter üblich.5. Der AD694 kann direkt an 8-, 10- und 12-Bit-Einzel liefern CMOS- und bipolare DACs.6. Der 4-mA-Nullstrom kann mit einem TTL-Steuerpin ein- und ausgeschaltet werden, so dass ein 0-20-mA-Betrieb möglich ist.7. Ein Open-Kollektor-Alarm warnt vor Schleifenausfall aufgrund offener Drähte oder Nichteinhaltung der Ausgangsstufe.8. Ein überwachter Ausgang ist zur Ansteuerung eines externen Pass-Transistors vorgesehen. Die Funktion schaltet die Verlustleistung ab, um den Betriebstemperaturbereich zu erweitern und den Eigenerwärmungsfehler zu minimieren.Parameter • 4-20 mA, 0-20 mA Ausgangsbereiche• Vorkalibrierte Eingabebereiche: 0 V bis 2 V, 0 V bis 10 V• Präzisions-Spannungsreferenz Programmierbar auf 2.000 V oder 10.000 V• Betrieb mit einfacher oder doppelter Versorgung• Großer Stromversorgungsbereich: 4,5 V bis 36 V• Breite Ausgabekompatibilität• Eingangspuffer-Verstärker• Open-Loop-Alarm• Optionaler externer Durchgangstransistor zur Reduzierung von Selbsterhitzungsfehlern• 0,002% Typ Nichtlinearität
