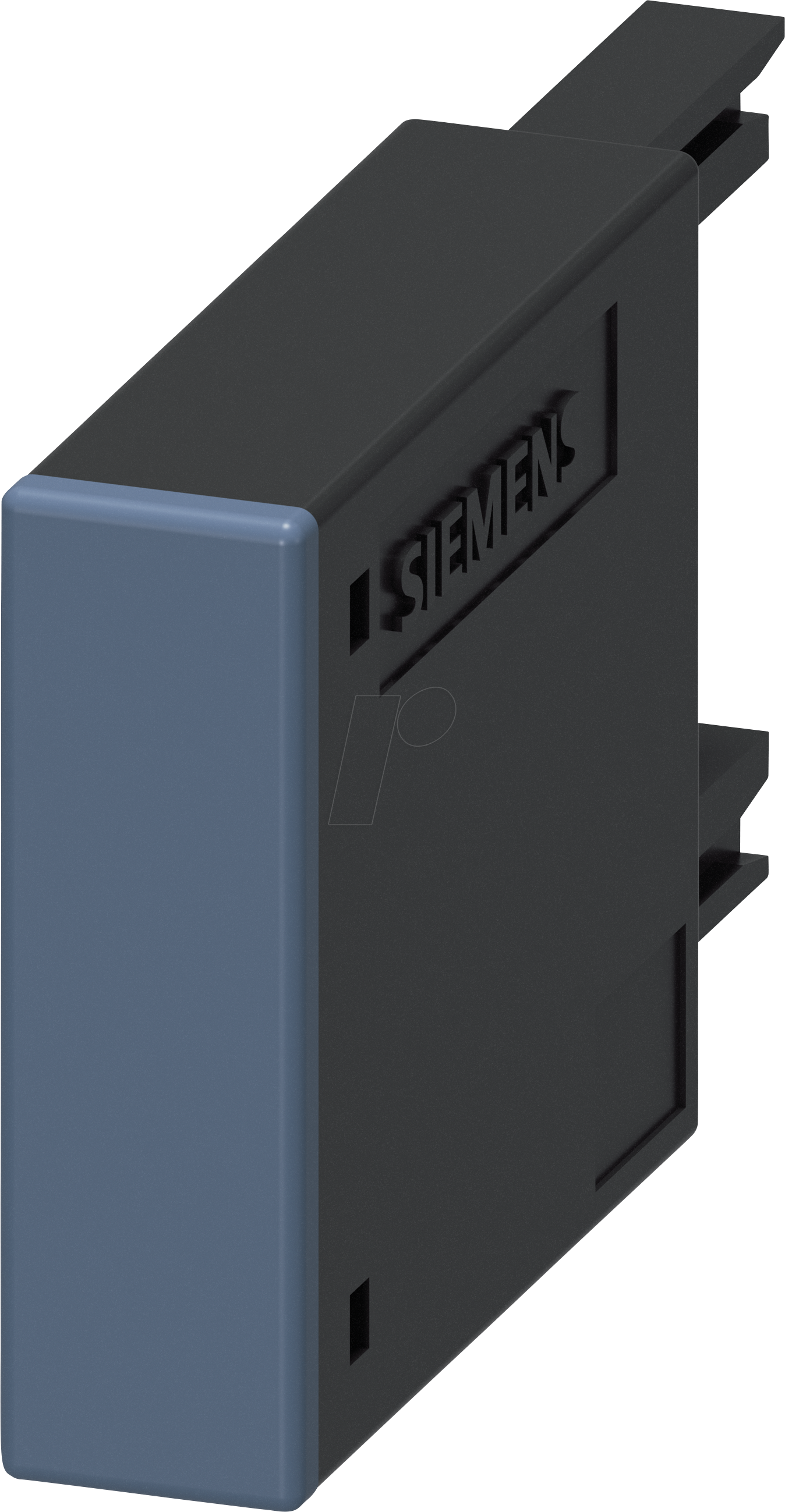

3RT2916-1BB00 – Überspannungsschutzgerät, 24-48 VAC/24-70 VDC

Überspannungsschutzgerät, Varistor, 24 … 48 V AC / 24 … 70 V DC für Hilfsschütze und Motorschütze Größe S00Alle 3RT2-Schütze und 3RH2-Schütze können mit RC-Gliedern oder Varistoren zur Dämpfung von Öffnungsstößen in der Spule nachgerüstet werden. Es können Dioden oder Diodenpakete (bestehend aus Suppressionsdioden und Zenerdioden für kurze Unterbrechungszeiten) eingesetzt werden.Die Überspannungsschutzdioden werden auf die Frontseite der Schütze der Größe S00 aufgesteckt. Neben einem aufschnappbaren Hilfsschalter ist Platz für sie vorgesehen.Bei den Schützen der Baugrößen S0 bis S3 können Varistoren, RC-Glieder oder Diodenbaugruppen frontseitig aufgesteckt werden. Ausnahmen: Bei der Baugröße S3 wird das RC-Glied frontseitig in die Aussparungen links vom Anschlussblock gesteckt.
