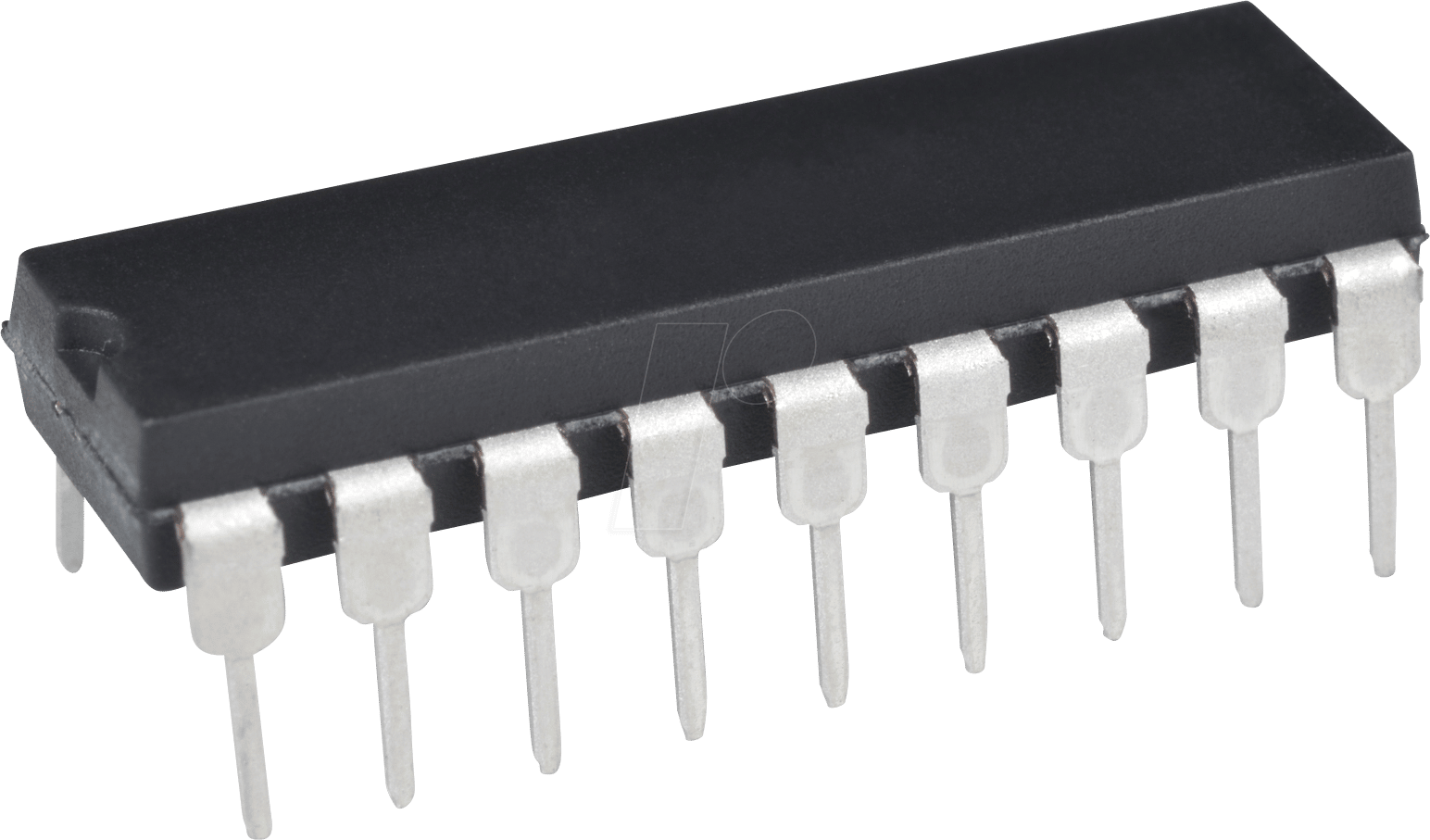

33FJ12GP201-IP – dsPIC-Mikrocontroller, 16-Bit, 3,0-3,6 V, 12 KB, 40 MHz, DIP-18

Leistungsstarke 16-Bit-Digitalsignal-ControllerdsPIC33FJ12GP201/202Leistungsstarke DSC-CPU:• Modifizierte Harvard-Architektur• C-Compiler optimierter Befehlssatz• 16 Bit breiter Datenpfad• 24 Bit breite Anweisungen• Linearer Programmspeicher mit Adressierung bis zu 4M Befehlswörter• Linearer Datenspeicher, der bis zu 64 KByte adressiert• 83 Basisanweisungen, meist ein Wort/einen Zyklus• Sechzehn 16-Bit-Allzweckregister• Zwei 40-Bit-Akkumulatoren mit Rundung und Sättigungsoptionen• Flexible und leistungsfähige Adressierungsmodi:- Indirekt- Modulo- Bit-umgekehrt• Software-Stapel• 16 x 16 gebrochene/ganzzahlige Multiplikationsoperationen• 32/16 und 16/16 teilen Operationen• Einzelzyklus multiplizieren und akkumulieren:- Akkumulator-Rückschreiben für DSP-Operationen- Dualer Datenabruf• Bis zu ±16-Bit-Verschiebungen für bis zu 40-Bit-DatenSystemverwaltung:• Flexible Taktoptionen:- Extern, Quarz, Resonator, internes RC- Vollständig integrierter phasengesteuerter Regelkreis (PLL)- Extrem jitterarme PLL• Einschalt-Timer• Oszillator-Startzeitgeber/Stabilisator• Watchdog-Timer mit eigenem RC-Oszillator• Ausfallsicherer Uhrenmonitor• Zurücksetzen durch mehrere QuellenUnterbrechungsregler:• 5-Zyklus-Latenzzeit• Bis zu 21 verfügbare Unterbrechungsquellen• Bis zu drei externe Unterbrechungen• Sieben programmierbare Prioritätsstufen• Vier Prozessor-AusnahmenCMOS-Technologie:• Flash-Technologie mit niedrigem Stromverbrauch und hoher Geschwindigkeit• Vollständig statischer Entwurf• 3,3V (±10%) Betriebsspannung• Industrielle und erweiterte Temperatur• Niedriger Stromverbrauch Digitale E/A:• Peripherie-Pin-Auswahl-Funktionalität• Bis zu 21 programmierbare digitale E/A-Pins• Aufwachen/Unterbrechen beim Wechsel für bis zu 21 Stifte• Ausgangspins können von 3,0V bis 3,6V treiben• Ausgang bis zu 5V mit Open-Drain-Konfigurationen an 5V-toleranten Pins• 4 mA-Senke an allen E/A-PinsEnergiewirtschaft:• On-Chip 2,5V-Spannungsregler• Umschalten zwischen Taktquellen in Echtzeit• Idle-, Schlaf- und Doze-Modus mit schnellem AufwachenOn-Chip-Flash und SRAM:• Flash-Programmspeicher (12 KByte)• Daten-SRAM (1024 Bytes)• Boot- und allgemeine Sicherheit für Programm-FlashTimer/Erfassung/Vergleich:• Timer/Zähler, bis zu drei 16-Bit Timer:- Kann bis zu einem 32-Bit-Timer gekoppelt werden- Ein Zeitgeber läuft als Echtzeituhr mit externem 32,768-kHz-Oszillator- Programmierbarer Vorteiler• Input Capture (bis zu vier Kanäle):- Erfassung an der oberen, unteren oder beiden Kanten- 16-Bit-Capture-Eingangsfunktionen- 4-tiefes FIFO bei jeder Aufnahme• Output-Vergleich (bis zu zwei Kanäle):- Einzel- oder Dual 16-Bit-Vergleichsmodus- Störungsfreier 16-Bit-PWM-ModusKommunikationsmodule:• 4-Draht-SPI:- Framing unterstützt E/A-Schnittstelle zu einfachen Codecs- Unterstützt 8-Bit- und 16-Bit-Daten- Unterstützt alle seriellen Taktformate und Abtastmodi• I2C™:- Volle Unterstützung des Multi-Master-Slave-Modus- 7-Bit- und 10-Bit-Adressierung- Bus-Kollisionserkennung und Arbitrierung- Integrierte Signalaufbereitung- Maskierung der Slave-Adresse• UART:- Interrupt auf Adressbit-Erkennung- Interrupt bei UART-Fehler- Aufwachen bei Start-Bit aus Schlafmodus- 4-Zeichen-TX- und -RX-FIFO-Puffer- LIN-Bus-Unterstützung- IrDA®-Kodierung und -Dekodierung in Hardware- Hochgeschwindigkeits-Baud-Modus- Hardware-Flusskontrolle mit CTS und RTSAnalog-Digital-Wandler (ADCs):• 10-Bit, 1,1 Msps oder 12-Bit, 500 Ksps Wandlung:- Zwei und vier gleichzeitige Abtastwerte (10-Bit-ADCs)- Bis zu 10 Eingangskanäle mit automatischer Abtastung- Der Start der Konvertierung kann manuell erfolgen oder synchronisiert mit einer von vier Triggerquellen- Konvertierung im Ruhemodus möglich- ±2 LSb max integrale Nichtlinearität- ±1 LSb max differentielle Nichtlinearität
