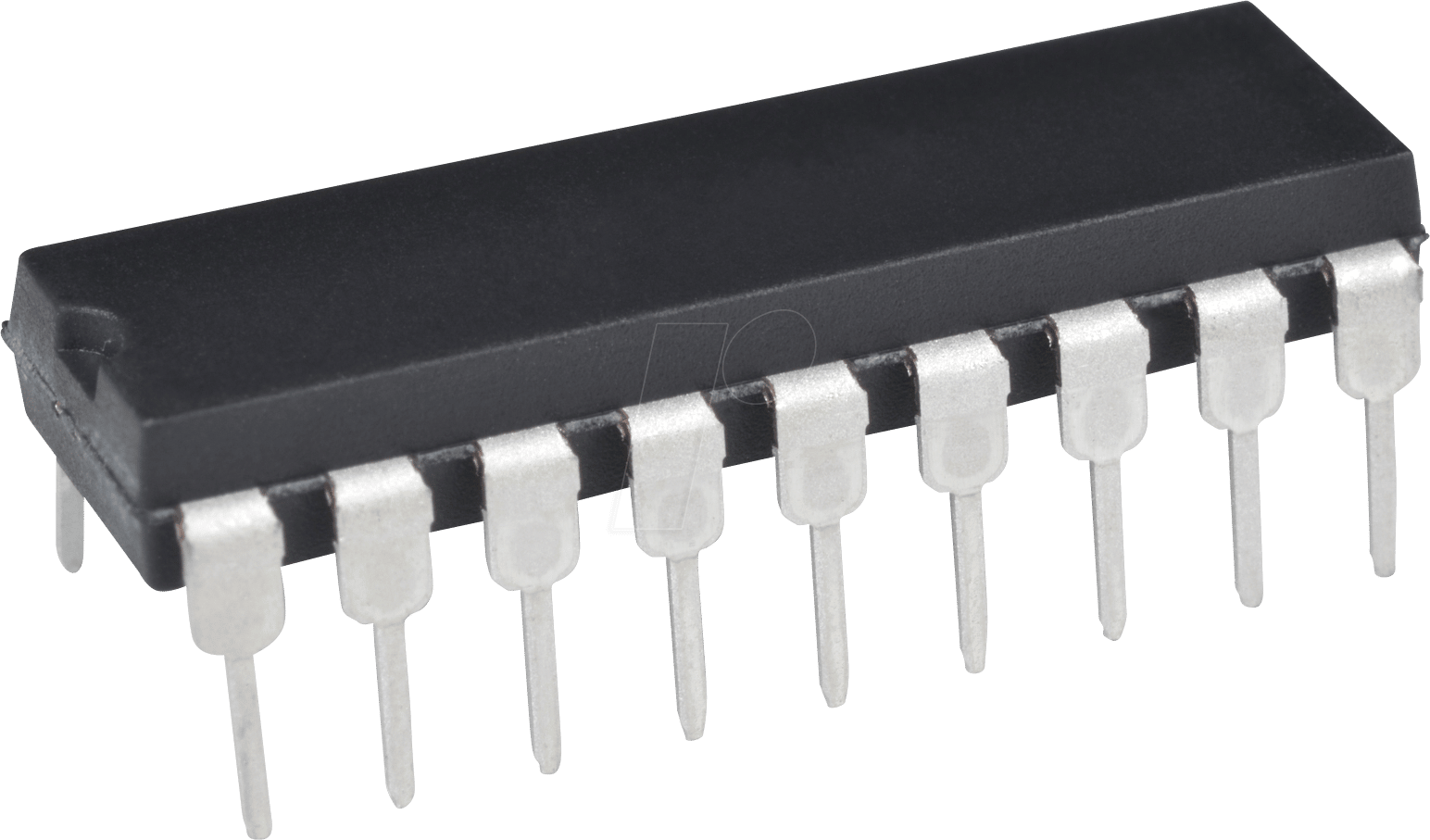

30F2011-30IP – dsPIC-Mikrocontroller, 16-Bit, 2,5-5 V, 12 KB, 120 MHz, DIP-18

Leistungsstarke 16-Bit-Digitalsignal-ControllerdsPIC30F2011/2012/3012/3013Hochleistungsfähige modifizierte RISC-CPU:• Modifizierte Harvard-Architektur• C-Compiler optimierte Befehlssatzarchitektur• Flexible Adressierungsmodi• 83 Basisanweisungen• 24 Bit breite Anweisungen, 16 Bit breiter Datenpfad• Bis zu 24 Kbytes On-Chip-Flash-Programmspeicher• Bis zu 2 KByte On-Chip-Daten-RAM• Bis zu 1 KByte nichtflüchtige Daten EEPROM• 16 x 16-Bit-Arbeitsregister-Array• Bis zu 30 MIPS-Betrieb:- Externer Takteingang von DC bis 40 MHz- 4 MHz – 10 MHz Oszillatoreingang mit aktiver PLL (4x, 8x, 16x)• Bis zu 21 Unterbrechungsquellen:- 8 vom Benutzer wählbare Prioritätsstufen- 3 externe Interrupt-Quellen- 4 Prozessor-Trap-QuellenSpezielle Mikrocontroller-Eigenschaften:• Erweiterter Flash-Programmspeicher:- 10.000 Lösch-/Schreibzyklen (min.) für ind. Temperaturbereich, 100K (typisch)• Daten-EEPROM-Speicher:- 100.000 Lösch-/Schreibzyklen (min.) für ind. Temperaturbereich, 1M (typisch)• Selbstreprogrammierbar unter Software-Steuerung• Einschalt-Rückstellung (POR), Einschalt-Timer (PWRT) und Oszillator-Startzeitgeber (OST)• Flexibler Watchdog-Timer (WDT) mit On-Chip-RC-Oszillator mit geringer Leistung für zuverlässigen Betrieb• Ausfallsicherer Betrieb des Clock Monitor:- Erkennt Taktausfall und schaltet auf einen On-Chip-RC-Oszillator mit geringem Stromverbrauch• Programmierbarer Code-Schutz• In-Circuit Serial Programming™ (ICSP™)- Wählbare Energiesparmodi:- Sleep-, Leerlauf- und alternative TaktmodiCMOS-Technologie:• Flash-Technologie mit niedrigem Stromverbrauch und hoher Geschwindigkeit• Großer Betriebsspannungsbereich (2,5V bis 5,5V)• Industrielle und erweiterte Temperaturbereiche• Niedriger Stromverbrauch DSP-Merkmale:• Dualer Datenabruf• Modulo- und Bit-Reverse-Modi• Zwei 40-Bit breite Akkumulatoren mit optionaler Sättigungslogik• 17-Bit x 17-Bit Einzelzyklus-Hardware-Bruchteil/ganzzahliger Multiplikator• Alle DSP-Instruktionen sind Einzelzyklus – Multiply-Accumulate (MAC)-Betrieb• Einzelzyklus ±16 VerschiebungPeriphere Merkmale:• Hochstrom-Sink-/Quell-E/A-Pins: 25 mA/25 mA• Drei 16-Bit-Zeitgeber/Zähler; optional können 16-Bit-Zeitgeber zu 32-Bit-Zeitgebermodulen gekoppelt werden• 16-Bit-Capture-Eingabefunktionen• 16-Bit-Vergleichs-/PWM-Ausgabefunktionen• 3-Draht-SPI-Module (unterstützt vier Frame-Modi)- I2C™ Modul unterstützt Multi-Master/Slave-Modus und 7-Bit/10-Bit-Adressierung- Bis zu zwei adressierbare UART-Module mit FIFO-PuffernAnaloge Merkmale:• 12-Bit-Analog-Digital-Wandler (ADC) mit:- 200 ksps Wandlungsrate- Bis zu 10 Eingangskanäle- Konvertierung während des Schlafs und im Leerlauf verfügbar• Programmierbare Niederspannungs-Erkennung (PLVD)• Programmierbarer Brown-out-Reset
