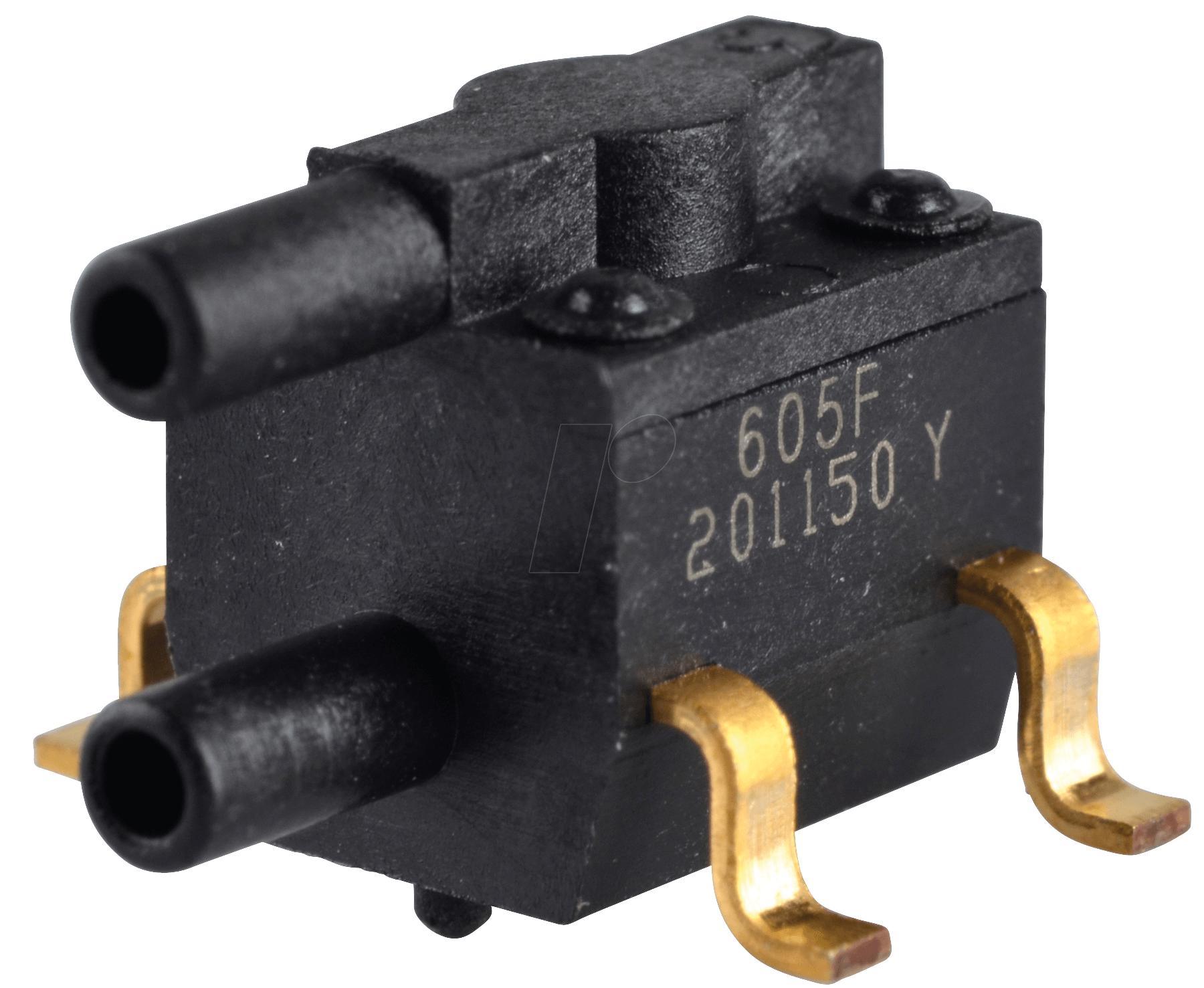

26 PC05 SMT – Differenzdrucksensor, SMD, relativ, plus-minus 5 psi

Der Drucksensor 26PC SMT (Surface Mount Technology), das erste Modell der Drucksensorfamilie 20PC SMT, ist eine kleine, kostengünstige und hochwertige Druckmessungslösung für die Verwendung mit Leiterplatten. Der auf der bewährten Verlässlichkeit und Genauigkeit des Drucksensors 26PC basierende 26PC SMT bietet eine geringere Größe und echte SMT-Funktionalität. Durch die geringere Größe wird der Platzbedarf des Sensors auf der Leiterplatte und damit die Größe der Leiterplatte verringert. Der 26PC SMT kann als erster Drucksensor zusammen mit anderen SMT-Komponenten auf der Leiterplatte verwendet werden, wodurch die Installationskosten reduziert und Nachbehandlungen beseitigt werden können.Der Sensor ist mit einer Wheatstone-Brückenkonstruktion, piezoresistiver Siliziumtechnologie und einem ratiometrischen Ausgang ausgestattet. Dies führt zu bewährter Anwendungsflexibilität, einfachem Design und einfacher Fertigung.Der Drucksensor 26PC SMT wurde zwar für die Medizintechnik entwickelt, kann aber in jeder Branche eingesetzt werden, in der ein bestückbarer Drucksensor benötigt wird.• Führungsstifte für genaue Positionierung• Geringe Gehäusegröße (weniger als halb so groß wie der 26PC) und kompaktes Profil• 3,18 mm [0,125 Zoll] Durchmesser Aufnahmemerkmal zur Verwendung in Bestückungsmaschinen• Maximale Spitze der Aufschmelztemperatur von 260 °C [500 °F]• Messung von relativ, Vakuumanzeige, Differential, Nass/Nass-Differential in einem Gehäuse erhältlich• Echte Nass/Nass-Differentialmessung• Bewährte Elastomerverbindungen der 20PC-Produktfamilie• Temperaturkompensiert• Endpunktkalibrierung• Sensor bestehend aus nur fünf Komponenten• Elastomerkonstruktion• Großer Betriebstemperaturbereich von -40 °C bis 85 °C [-40 °F bis 185 °F]Technische Daten:Messtyp: Nass/Nass-Differential/relativ/VakuumanzeigeAusgabe: AnalogSignalaufbereitung: Nicht verstärktDruckbereich: ±5 psiÜberdruck: 20 psiVersorgungsspannung: 10 V DC typ., 16 V DC max.Temperaturkompensiert: JaAusgangskalibrierung: JaAnsprechzeit: 1 ms max.Anschlussart: Gerade: 1,88 mm Durchm.Pakettyp: SMTLinearität: ± 0,50 % Bereich typ., ± 1,5 % Bereich max.Empfindlichkeit: 10 mV typ.Gesamtspanne: 47 mV min., 50 mV typ., 53 mV max.Nullpunktverschiebung: min. -2 mV, typ. 0 mV, max. 2 mVNullpunktverschiebung bei Temperaturänderungen: ± 1,0 mV max.Spannenverschiebung bei Temperaturänderungen: ± 1,0 % Bereich typ., ± 1,7 % Bereich max.Wiederholbarkeit und Hysteresefehler: ± 0,15 % Bereich typ.Eingangswiderstand: 5,5 kOhm min., 7,5 kOhm typ., 11,5 kOhm max.Ausgangswiderstand: 1,5 kOhm min., 2,5 kOhm typ., 3,0 kOhm max.Schock: Qualifizierung getestet bis 150 gVibration: MIL-STD-202 Methode 213 (150 g Halbsinus 11 ms)Betriebstemperatur: -40 … 85 °CAbgeglichener Temperaturbereich: 0 … 50 °CMedienverträglichkeit: Verwendung beschränkt auf Medien, die keine Dichtungen aus Polyetherimid, Silizium, Fluorsilikon, Silikon, EPDM und Neopren angreifen.
